| Номер в госреестре | 71169-18 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | "ТОН" |
| Изготовитель | Закрытое акционерное общество "Ультракрафт" (ЗАО "Ультракрафт"), г. Череповец |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые «ТОН» (в дальнейшем - толщиномеры) предназначены для измерения толщины изделий, изготовленных из ферромагнитных сталей, а также алюминия, бронзы, меди и их сплавов при одностороннем доступе к ним с использованием ЭМА - преобразователя серии «ULTRA».
Толщиномеры являются одноканальными приборами.
Принцип действия толщиномеров с ЭМА преобразователем основан на эхо-импульсном методе неразрушающего контроля, который использует свойства ультразвуковых колебаний, отражающихся от границы раздела сред с разными акустическими сопротивлениями. Возбуждение ультразвуковых колебаний производится за счет взаимодействия вихревых токов, наводимых на поверхности токопроводящего материала катушкой ЭМА преобразователя при подаче в нее импульса тока ультразвуковой частоты, с магнитным полем постоянного магнита этого преобразователя.
Импульс ультразвуковых колебаний распространяется по нормали к поверхности излучения, достигает противоположную поверхность изделия, отражается от нее в обратном направлении и возвращается частично к ЭМА преобразователю. Под действием этого импульса и магнитного поля ЭМА преобразователя, на поверхности изделия снова возникают вторичные вихревые токи, электромагнитное поле которых наводит в катушках ЭМА преобразователя серию импульсов.
Серия отраженных импульсов усиливается, обрабатывается аналогово-цифровыми преобразователями и отображается на экране прибора в виде А-скана и цифрового значения толщины.
Толщиномеры ультразвуковые «ТОН» выполнены в виде электронного блока с дисплеем и клавиатурой и присоединяемого к нему посредством кабеля ЭМА преобразователя. Толщиномеры комплектуются набором ЭМА преобразователей серии «ULTRA», поставляемых изготовителем в соответствии с условиями заказа (контракта) и применения толщиномера.

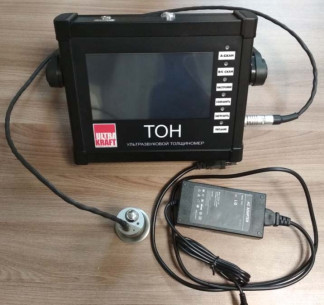

Фотография общего вида толщиномеров представлена на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Место нанесения пломбировки от несанкционированного доступа
Программное обеспечение (ПО), установленное на толщиномер выполняет следующие функции:
- управление электронным блоком толщиномера;
- изменение настроек;
- отображение результатов измерений на дисплее толщиномера.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТОН |
| Номер версии (идентификационный номер) ПО | 6.0 и выше |
| Цифровой идентификатор ПО | - |
Метрологические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений толщины*, мм: | от 1 до 200 |
| Пределы допускаемой абсолютной погрешности измерений толщины**, мм: - в диапазоне от 1,0 до 30,0 мм - в диапазоне от 30,0 до 100,0 мм - в диапазоне от 100,0 до 200,0 мм | ±(0,001Х+0,02) где Х - измеренное значение толщины, мм |
* - диапазон измерений толщины зависит от модели подключенного преобразователя, материала контролируемого изделия.
** - для измерений в диапазоне от 1,0 до 30,0 мм применяется ЭМА - преобразователь частотой 5,0 МГц.
- для измерений в диапазоне от 30,0 до 200,0 мм применяется ЭМА - преобразователь частотой 2,5 МГц.
Технические характеристики приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение |
| Амплитуда зондирующего импульса**, В | От 350 до 1000 |
| Диапазон частоты заполнения зондирующих импульсов, МГц | От 2 до 10 |
| Пределы допускаемого отклонения от номинального значения частоты заполнения зондирующего импульса, % | 10 |
| Дискретность индикации измерений толщин, мм | 0,1; 0,01; 0,001 |
| Время автономной работы, ч, не менее | 3 |
| Время для полной зарядки аккумулятора, ч, не более | 2 |
| Средний срок службы, лет, не менее | 10 |
| Габаритные размеры электронного блока (длина х ширина х высота), мм | 250x190x50 |
| Масса электронного блока с батареями питания, кг не более | 2,5 |
| Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % Атмосферное давление, кПа | От -20 до +60 До 98 От 84 до 106,7 |
** - зависит от типа ЭМА преобразователя.
наносится на титульный лист руководства по эксплуатации методом печати и на заднюю панель электронного блока толщиномера способом наклеивания этикетки.
Таблица 4
| Наименование и условное обозначение | Обозначение | Количество |
| Электронный блок, со встроенным аккумулятором | - | 1 шт. |
| ЭМА - преобразователь | - | 1 шт.* |
| Зарядное устройство | - | 1 шт. |
| Кабель переходник USB 2.0 | - | 1 шт. |
| Калибровочный образец | - | 1 шт. |
| Руководство по эксплуатации | РЭ 4276-153-66744541-17 | 1 экз. |
| Методика поверки | МП 062.Д4-17 | 1 экз. |
| * - Тип и количество устанавливается из условия обеспечения приведенных метрологических характеристик и в соответствии с заказом потребителя | ||
осуществляется по документу МП 062.Д4-17 «Толщиномеры ультразвуковые «ТОН». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 08 февраля 2018 г.
Основные средства поверки:
Комплект образцовых ультразвуковых мер КМТ176М-1 (ГРСИ № 6578-78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ТУ 4276-153-66744541-17 Технические условия. Толщиномер ультразвуковой «ТОН»
