| Номер в госреестре | 71172-18 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | МСТ |
| Изготовитель | A&D Company, Limited, Япония; Производственная площадка: ORIENTEC CORPORATION, Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные МСТ (далее - машины) предназначены для измерений создаваемой силы (нагрузки) при испытаниях образцов различных материалов на сжатие, растяжение и изгиб.
Принцип действия машин основан на преобразовании датчиком силы, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке.
Конструктивно машины состоят из силовой рамы, блока управления, привода перемещения траверсы, силоизмерительного тензорезисторного датчика (далее - датчик). На блоке управления расположена сенсорная панель, предназначенная для задания условий испытаний и дисплей для отображения информации. На задней панели машин расположены USB-разъем, разъемы для подключения тензорезисторного датчика, для подключений принтера, для подключения сетевого кабеля, предохранитель, выключатель питания.
У основания силовой рамы крепиться неподвижный столик для размещения испытуемого образца.
Машины оборудованы ограничителями хода с возможностью регулировки. При соприкосновении с ограничителями траверса останавливается автоматически.
В машине предусмотрен механизм перегрузки. Если значение силы превышает 105% максимальной нагрузки датчика, траверса останавливается автоматически.
В машине имеется аварийный выключатель, при нажатии которого питание двигателя отключается.

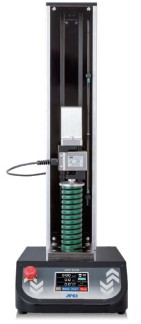

Общий вид машины представлен на рисунке 1
Верхний ограничитель траверсы
Электрический сигнал от датчика поступает в блок управления, где аналоговый сигнал преобразуется в цифровой код. Далее, измерительная информация выводится на дисплей панели управления машин.
Машины выпускаются в двух модификациях: МСТ-1150 и МСТ-2150 отличающиеся погрешностью измерения нагрузки.
Вскрытие корпуса машины не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.
Программное обеспечение (далее - ПО) машин является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на экране дисплея блока управления, в сервисном режиме «Utility».
Уровень защиты ПО от непреднамеренного или преднамеренного воздействия в соответствии с Р 50.2.077-2014 «средний».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Модификация машины | MCT-1150 | MCT-2150 |
| Идентификационное наименование ПО | MCT- Logger | MSAT-Lite |
| Номер версии (идентификационный номер) ПО, не менее | 1.01.001 | |
| Цифровой идентификатор ПО | - | |
Таблица 2- Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики | |
| МСТ-1150 | МСТ-2150 | |
| Наибольший предел создаваемой силы (нагрузки), Н | 500 | |
| Пределы допускаемой абсолютной погрешности измерений силы (нагрузки), Н: в диапазоне измерений от 10 до 500 Н включ. | ±1 | |
| в диапазоне измерений от 0,01 до 5 Н включ. | - | ±0,1 |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки), %: в диапазоне измерений от 200 Н до 500 Н | ±0,5 | |
| в диапазоне измерений от 100 Н до 200 Н включ. | - | ±1,0 |
| в диапазоне измерений от 5 Н до 100 Н включ. | - | ±2,0 |
| Диапазон задания скорости перемещения траверсы, мм/мин | от 10 до 300 | |
| Предел допускаемой относительной погрешности задания скорости перемещения траверсы (без нагрузки) , % | ±5 | |
| Дискретность задания скорости перемещения траверсы, мм/мин | 1 | |
| Диапазон хода перемещения траверсы, мм | от 0 до 400 | от 0 до 370 |
| Рабочий диапазон температуры среды, оС | от +5 до +40 | |
| Относительная влажность, % | от 20 до 80 | |
| Габаритные размеры (ШхГхВ), мм | 250x408x711 | |
| Наименование характеристики | Значение характеристики | |
| МСТ-1150 | МСТ-2150 | |
| Масса, кг | 17 | 18 |
| Электропитание: | ||
| - напряжение питания, В | От 198 до 242 | |
| - частота, Гц | 50 | |
наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе машины.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт |
| Машина МСТ | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП-204-30-2017 | 1 |
| Сетевой адаптер | - | 1 |
| Кабель питания | - | 1 |
| Предохранитель (2А) | - | 1 |
| Кабель USB | - | 1 |
Загрузочный диск с ПО MSAT-Lite поставляется с моделью MCT-2150, загрузочный диск с ПО MCT Logger поставляется с моделью MCT-1150.
осуществляется по документу МП-204-30-2017 «Машины испытательные универсальные МСТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 ноября 2017 г.
Основные средства поверки:
- динамометры эталонные переносные 2-го разряда, основная погрешность ±0,12 % по ГОСТ 8.640-2014, класс точности 0,5 по ГОСТ Р 55223-2012;
- гири класса F2 по ГОСТ OIML R 111-1-2009, номинального значения 1г, 5 г, 10 г, 20 г, 50 г, 200 г, 500 г, 1000 г, 2000 г;
- штангенциркуль с диапазоном измерений 0-400 мм, с пределами абсолютной погрешностью ±0,03 мм или штангенресмас с диапазоном измерений 0-400 мм, с пределами абсолютной погрешностью ±0,03 мм;
- секундомер механический СОСпр-2а-3-000, Госреестр № 11519-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средств измерений или в эксплуатационную документацию.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы
Техническая документация фирмы «A&D Company, Limited», Япония
