| Номер в госреестре | 71174-18 |
| Наименование СИ | Ключи динамометрические шкальные |
| Обозначение типа СИ | Gedore серии ADS, BDS, CDS, DDS, EDS, 83 |
| Изготовитель | "GEDORE Werkzeugfabrik GmbH & Co. KG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи динамометрические шкальные Gedore серии ADS, BDS, CDS, DDS, EDS, 83 (далее - ключи) предназначены для воспроизведения крутящего момента силы с нормированной погрешностью при затяжке резьбовых соединений с правой и левой резьбой.
Принцип работы ключей заключается в преобразовании усилия на рукоятке ключа, создающего крутящий момент силы, в пропорциональную приложенному крутящему моменту осевую деформацию упругого тела.
Конструктивно ключи состоят из рукоятки, корпуса со стрелочным индикатором, рычага, трещоточного узла, присоединительных квадратов с шариковыми фиксаторами.
Внутри корпуса, между корпусом и рычагом расположен упругий элемент, деформирующийся под действием приложенного крутящего момента в осевом направлении. Линейное перемещение упругого элемента, пропорциональное приложенному крутящему моменту силы преобразуется в перемещение рабочей стрелки стрелочного индикатора. Стрелочный индикатор имеет дополнительную стрелку, которая перемещается под действием рабочей стрелки и фиксирует достигнутое значение крутящего момента силы.
За исключением модели EDS, все ключи имеют храповик двустороннего действия. В моделях CDS, DDS предусмотрено амортизирующее устройство, предохраняющее механизм от повреждения при создании чрезмерных нагрузок.
Ключи выпускаются различных модификаций, которые отличаются величиной воспроизводимого крутящего момента силы, ценой деления шкалы, габаритными размерами, массой и размером присоединительного квадрата. Модификации ключей с индексом S оснащены звуковой сигнализацией о достигнутом крутящем моменте силы. Индекс F в модификации ключей указывает на наличие второй шкалы в единицах измерений фунт-силафут.
Буквенные индексы A, D, E в структуре серии обозначают размер присоединительного квадрата: A - 10,0 х 10,0 мм.; D - 6,3 х 6,3 мм.; E - 12,5 х 12,5 мм.

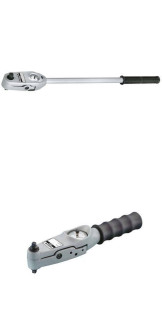

Общий вид ключей представлен на рисунке 1.
Рисунок 1 - Общий вид ключей динамометрических шкальных Gedore серии ADS, BDS, CDS, DDS, EDS и 83
Пломбирование ключей не предусмотрено, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.
отсутствует.
Таблица 1 - Метрологические характеристики
| Серия | Модификация | Диапазон воспроизведений крутящего момента силы, Н-м | Предел относительной погрешности воспроизведений крутящего момента силы, % | Дискретность отсчета, Нм |
| ADS | ADS 4 | от 0,8 до 4,0 | ±4 | 0,1 |
| ADS 4 S | от 0,8 до 4,0 | 0,1 | ||
| ADS 8 | от 1,6 до 8,0 | 0,25 | ||
| ADS 8 S | от 1,6 до 8,0 | 0,25 | ||
| ADS 12 D | от 2,4 до 12,0 | 0,5 | ||
| ADS 12 DS | от 2,4 до 12,0 | 0,5 | ||
| ADS 12 A | от 2,4 до 12,0 | 0,5 | ||
| ADS 12 AS | от 2,4 до 12,0 | 0,5 | ||
| ADS 25 | от 5 до 25 | 1 | ||
| ADS 25 S | от 5 до 25 | ±4 | 1 | |
| ADS 25 F | от 5 до 25 | 1 | ||
| ADS 25 FS | от 5 до 25 | 1 | ||
| ADS 40 | от 8 до 40 | 1 | ||
| ADS 40 S | от 8 до 40 | 1 | ||
| ADS 40 F | от 8 до 40 | 1 | ||
| ADS 40 FS | от 8 до 40 | 1 | ||
| BDS | BDS 80 A | от 16 до 80 | ±4 | 2 |
| BDS 80 AS | от 16 до 80 | 2 | ||
| BDS 80 E | от 16 до 80 | 2 | ||
| BDS 80 ES | от 16 до 80 | 2 | ||
| BDS 100 EF | от 20 до 100 | 2 | ||
| BDS 100 E | от 20 до 100 | 2 | ||
| BDS 160 | от 32 до 160 | 2,5 | ||
| BDS 160 S | от 32 до 160 | 2,5 | ||
| BDS 200 | от 40 до 200 | 5 | ||
| BDS 200 S | от 40 до 200 | 5 | ||
| CDS | CDS 400 S | от 80 до 400 | ±4 | 10 |
| DDS | DDS 800 S | от 160 до 800 | ±4 | 20 |
| EDS | EDS 1400 S | от 280 до 1400 | ±4 | 25 |
| EDS 2000 S | от 400 до 2000 | ±4 | 50 | |
| 83 | 8301-04 | от 0,8 до 4,0 | ±4 | 0,1 |
| 8301-12 | от 2,4 до 12,0 | 0,5 | ||
| 8301-25 | от 5 до 25 | 1 | ||
| 8301-40 | от 8 до 40 | 1 | ||
| 8302-08 | от 16 до 80 | 2 | ||
| 8302-20 | от 40 до 200 | 5 | ||
| 8303-40 | от 80 до 400 | 10 | ||
| 8304-80 | от 160 до 800 | 20 | ||
| 8305-14 | от 280 до 1400 | 25 | ||
| 8305-20 | от 400 до 2000 | 50 |
| Серия | Модификация | Размер присоединительного гнезда (квадрата или внутреннего прямоугольника), мм | Масса, кг, не более | Длина, мм, не более |
| ADS 4 | 6,3х6,3 | 0,52 | 244,0 | |
| ADS 4 S | 6,3х6,3 | 0,52 | 244,0 | |
| ADS 8 | 6,3х6,3 | 0,52 | 244,0 | |
| ADS 8 S | 6,3х6,3 | 0,52 | 244,0 | |
| ADS 12 D | 6,3х6,3 | 0,52 | 244,0 | |
| ADS 12 DS | 6,3х6,3 | 0,52 | 244,0 | |
| ADS 12 A | 10,0x10,0 | 0,52 | 244,0 | |
| ADS | ADS 12 AS | 10,0x10,0 | 0,52 | 244,0 |
| ADS 25 | 10,0x10,0 | 0,52 | 244,0 | |
| ADS 25 S | 10,0x10,0 | 0,52 | 244,0 | |
| ADS 25 F | 10,0x10,0 | 0,52 | 244,0 | |
| ADS 25 FS | 10,0x10,0 | 0,52 | 244,0 | |
| ADS 40 | 10,0x10,0 | 0,52 | 244,0 | |
| ADS 40 S | 10,0x10,0 | 0,52 | 244,0 | |
| ADS 40 F | 10,0x10,0 | 0,52 | 244,0 | |
| ADS 40 FS | 10,0x10,0 | 0,52 | 244,0 | |
| BDS 80 A | 10,0x10,0 | 1,35 | 435,0 | |
| BDS 80 AS | 10,0x10,0 | 1,47 | 440,0 | |
| BDS 80 E | 12,5x12,5 | 1,36 | 435,0 | |
| BDS 80 ES | 12,5x12,5 | 1,49 | 440,0 | |
| BDS | BDS 100 EF | 12,5x12,5 | 1,41 | 515,0 |
| BDS 100 E | 12,5x12,5 | 1,41 | 515,0 | |
| BDS 160 | 12,5x12,5 | 1,41 | 515,0 | |
| BDS 160 S | 12,5x12,5 | 1,54 | 520,0 | |
| BDS 200 | 12,5x12,5 | 1,41 | 515,0 | |
| BDS 200 S | 12,5x12,5 | 1,54 | 520,0 | |
| CDS | CDS 400 S | 20,0x20,0 | 3,20 | 710,0 |
| DDS | DDS 800 S | 20,0x20,0 | 4,90 | 1000,0 |
| EDS | EDS 1400 S | 25,0x25,0 | 16,70 | 2040,0 |
| EDS 2000 S | 25,0x25,0 | 16,70 | 2040,0 | |
| 8301-04 | 6,3x6,3 | 0,50 | 244,0 | |
| 8301-12 | 6,3x6,3 | 0,50 | 244,0 | |
| 8301-25 | 10,0x10,0 | 0,50 | 244,0 | |
| 8301-40 | 10,0x10,0 | 0,50 | 244,0 | |
| 83 | 8302-08 | 12,5x12,5 | 1,40 | 435,0 |
| 8302-20 | 12,5x12,5 | 1,40 | 515,0 | |
| 8303-40 | 20,0x20,0 | 3,20 | 710,0 | |
| 8304-80 | 20,0x20,0 | 4,80 | 1000,0 | |
| 8305-14 | 25,0x25,0 | 16,70 | 2040,0 | |
| 8305-20 | 25,0x25,0 | 16,70 | 2040,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наработка на отказ, циклов, не менее | 5000 |
| Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха, % | от +15 до +25 от 40 до 80 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ динамометрический шкальный | Gedore (модификация по заказу) | 1 шт. |
| Комплект принадлежностей (дополнительные адаптеры) | - | по отдельному заказу |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- установки для поверки моментных ключей и измерители крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011, относительная погрешность ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема средств измерений крутящего момента силы
Техническая документация компании GEDORE Werkzeugfabrik GmbH & Co, Германия
