Государственный реестр средств измерений

Резервуар вертикальный стальной цилиндрический РВС-3000, 71177-18

71177-18
Резервуар вертикальный стальной цилиндрический РВС-3000 предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Карточка СИ
Номер в госреестре 71177-18
Наименование СИ Резервуар вертикальный стальной цилиндрический
Обозначение типа СИ РВС-3000
Изготовитель АО "Газпромнефть-Терминал", г.Новосибирск
Год регистрации 2018
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар вертикальный стальной цилиндрический РВС-3000 предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Резервуар вертикальный стальной цилиндрический РВС-3000 представляет собой стальной сосуд цилиндрической формы с днищем и со стационарной крышей. Тип резервуара -наземный вертикальный сварной.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуар вертикальный стальной цилиндрический РВС-3000 (№ 11) расположен на Барнаульской нефтебазе АО «Газпромнефть-Терминал», г. Барнаул, ул. Карла Маркса, 124.

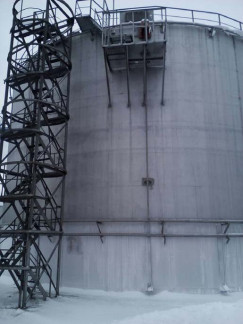

Общий вид резервуара вертикального стального цилиндрического РВС-3000 представлен на рисунке 1.

Пломбирование резервуара вертикального стального цилиндрического РВС-3000 не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1

Наименование характеристики

Значение

Номинальная вместимость, м

3000

Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %

±0,2

Средний срок службы, лет, не менее

20

Условия эксплуатации:

о/'ч

-    температура окружающего воздуха, С

-    атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2

Наименование

Количество

Резервуар вертикальный стальной цилиндрический РВС-3000

1 шт.

Паспорт

1 экз.

Градуировочная таблица

1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р30У2К (регистрационный номер 51171-12);

-    рулетка измерительная металлическая 2 класса точности Р20Н2Г (регистрационный номер 55464-13);

-    толщиномер ультразвуковой 37DL PLUS (регистрационный номер 29754-05), диапазон измерений от 3,0 до 50,0 мм;

-    нивелир технический 3Н-5Л (регистрационный номер 13534-93), СКП измерения превышений 5 мм;

-    линейка измерительная металлическая (регистрационный номер 20048-05), диапазон измерений от 0 до 500 мм;

-    штангенциркуль ТТТЦ-ТТ (регистрационный номер 25387-03), диапазон измерений от 0 до 250 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный номер ФР.1.29.2015.21897.

Нормативные документы

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Техническая документация АО «Газпромнефть-Терминал».

Зарегистрировано поверок 2
Поверителей 2
Актуальность данных 21.11.2024
