| Номер в госреестре | 71183-18 |
| Наименование СИ | Мерник металлический эталонный 1-го разряда |
| Обозначение типа СИ | SERAPHIN SERIES "J" |
| Изготовитель | "Seraphin Test Measure Co.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник металлический эталонный 1-го разряда SERAPHIN SERIES «J» предназначен для измерений объема жидкости, хранения и передачи единицы объема жидкости.
Принцип действия мерника металлического эталонного 1-го разряда SERAPHIN SERIES «J» основан на измерении объема жидкости методом налива и слива. При передаче единицы объема жидкости средствам измерений или при измерении объема жидкости измеряемую среду подают в предварительно смоченный водой мерник металлический эталонный 1-го разряда SERAPHIN SERIES «J» через горловину. После заполнения мерника металлического эталонного 1-го разряда SERAPHIN SERIES «J» до отметки номинальной вместимости, или иной вместимости по шкале, измеряемую среду сливают через сливной кран сплошной струей в средство измерений (метод налива) с последующей выдержкой на слив капель. Вместимость поверяемой меры вместимости так же определяют выливая измеряемую среду из поверяемой меры вместимости в мерник металлический эталонный 1-го разряда SERIES «J» (метод слива).
Мерник металлический эталонный 1-го разряда SERAPHIN SERIES «J» состоит из резервуара с термокарманами, измерительной горловины, ампул уровня, сливного крана.
Резервуар мерника металлического эталонного 1-го разряда SERAPHIN SERIES «J» установлен на опорах. Установка мерника металлического эталонного 1-го разряда SERAPHIN SERIES «J» в вертикальное положение осуществляется с помощью домкратов, размещенных на опорах, и ампулы уровня, установленной в верхней части резервуара мерника.

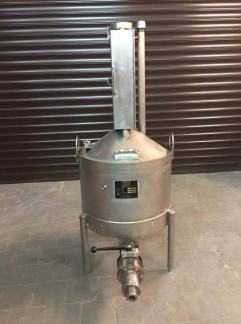

Общий вид мерника металлического эталонного 1-го разряда SERAPHIN SERIES «J» представлен на рисунке 1.
Пломбировка мерника металлического эталонного 1-го разряда SERAPHIN SERIES «J» осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенных через специальные отверстия в сливном кране и отверстия на шкале мерника. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерника металлического эталонного 1-го разряда SERAPHIN SERIES «J»
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость при температуре 15 °С, дм | 60 |
| Номинальная вместимость при температуре 20 °С, дм | 60,0149 |
| Пределы допускаемой относительной погрешности измерений объема, % | ±0,02 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| вода и другие неагрессивные | |
| Измеряемая среда | жидкости по отношению к материалам мерника |
| ° Температура измеряемой среды, С | от +10 до +30 |
| Габаритные размеры, мм, не более | |
| - высота | 1220 |
| - ширина | 490 |
| - длина | 730 |
| Масса, кг, не более | 40 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, С | от +10 до +30 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20 000 |
наносится в верхней части по центру титульного листа паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический эталонный 1-го разряда | SERAPHIN SERIES «J», зав. № 13-55605 | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу МП 0723-1-2018 «Инструкция. ГСИ. Мерник металлический эталонный 1-го разряда SERAPHIN SERIES «J». Методика поверки», утвержденному ФГУП «ВНИИР» 19.01.2018 г.
Основные средства поверки:
- весы специальные электронные Kx-T4 Line/K-Line с пределами допускаемой относительной погрешности ±0,01 %;
- колбы 1-го класса точности номинальной вместимостью 0,05; 0,25; 0,5; 1 дм3 (регистрационный номер фонде 4783-04);
- термометр лабораторный электронный ЛТ-300 с диапазоном измерений от плюс 10 до плюс 30 С (регистрационный номер фонде 61806-15)
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на пломбы в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
Техническая документация фирмы «:SERAPHIN TEST MEASURE Co.»
