Пирометры Endurance (далее - пирометры) предназначены для бесконтактных измерений температуры объектов по их собственному тепловому излучению в диапазоне температуры от + 50 до + 3000 °C в зависимости от типа пирометра в пределах зоны, определяемой углом поля зрения.
Карточка СИ
Номер в госреестре 71184-18
Наименование СИ Пирометры
Обозначение типа СИ Endurance
Изготовитель "Fluke Process Instruments GmbH", Германия
Год регистрации 2018
Срок свидетельства 21.05.2024
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Пирометры Endurance (далее - пирометры) предназначены для бесконтактных измерений температуры объектов по их собственному тепловому излучению в диапазоне температуры от + 50 до + 3000 °C в зависимости от типа пирометра в пределах зоны, определяемой углом поля зрения.

Описание

Принцип действия пирометров основан на измерении энергетической яркости части инфракрасного излучения, прошедшего через оптическую систему пирометра и поглощенного его приемником излучения, определении температуры по измеренному значению. Данные приборы, в зависимости от модификации, предусматривают индикацию текущих, средних и экстремальных значений температуры на жидкокристаллическом или светодиодном дисплее в цифровой форме.

Предусмотрена возможность двусторонней связи с персональным компьютером с использованием ПО.

Пирометры изготавливаются в 2 модификациях: Endurance ЕF и Endurance Е, различающиеся метрологическими характеристиками и конструкционными исполнениями.

Модификация Endurance ЕF имеет исполнения EF1MLTK, EF1MMTK, EF1MHTK, EF2MLTK, EF2MHTK, EF1RLTK, EF1RMTK, EF1RHTK, EF2RLTK, EF2RHTK, различающиеся метрологическими характеристиками, габаритными размерами оптического датчика и длиной волоконно-оптического кабеля и режимами измерений температуры - односпектральным и двухспектральным (исполнения EF1RLTK, EF1RMTK, EF1RHTK, EF2RLTK, EF2RHTK)

Модификация Endurance Е имеет исполнения E1MLTK, E1MHTK, E2MLTK, E2MHTK, E3MLTK, E3MHTK, E1RLTK, E1RLTK, E1RHTK, E2RLTK, различающиеся метрологическими характеристиками и методом измерений на одной длине волны или измерений на двух длинах волн (E1RLTK, E1RHTK, E2RLTK).

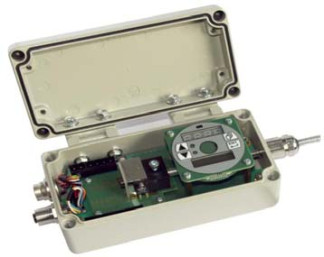

Общий вид средства измерений представлен на рисунках 1-2.

Схема пломбировки от несанкционированного доступа не предусмотрена.

Программное обеспечение

Пирометры Endurance функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации, а также просматривать техническую информацию о приборе.

Также имеется автономное ПО «Endurance Software» для персонального компьютера, которое позволяет наблюдать измерение температуры в виде таблицы или графика, сохранять измеренных данные для последующей обработки, осуществлять настройку функций встроенного ПО и определить версию встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

встроенное

автономное

Идентификационное наименование ПО

соответствует модификации прибора

Endurance Software

Номер версии

(идентификационный номер) ПО, не ниже

2.02.00

0.27.0

Таблица 2 - Метрологические характеристики модификации Endurance E

Наименование

характеристики

Значение

Исполнение

E1MLTK

E1MHTK

E2MLTK

E2MHTK

E3MLTK

E3MHTK

E1RLTK1)

E1RHTK

E2RLTK

Диапазон измерений температуры, °С

от +400 до +1740

от +540 до +3000

от +250 до +1100

от +450 до +2250

от +50 до +1000

от +150 до +1800

от +550 до +1800

от +1000 до + 30002)

от +250 до +1200

Пределы допускаемой абсолютной погрешности, °С, где Тизм - показания пирометра, °С

±(0,02-Тизм + 2) от +400 до +450 °С включ.;

±(0,003-Тизм + 1) св. +450 до +1740°С

±(0,02-Тизм + 2) от +540 до +650 °С включ.;

±(0,003-Тизм + 1) св. +650 до +3000 °С

±(0,003-Тизм + 2)

±(0,003-Тизм + 1)

±2 от +50 до +100°С включ.;

±(0,003-Тизм + 1) св. +100 до +1000 °С

±(0,003-Тизм + 1)

±(0,005- Тизм +2)

Показатель

визирования

1:160

1:300

1:160

1:300

1:100

1:300

1:100

1:150

1:75

Примечания: 1) При работе в двухспектральном режиме диапазон температуры от +600 до +1800 °С; 2) Диапазон показаний до 3200 °С

Таблица 3 - Метрологические характеристики модификации Endurance EF

Наименование

характеристики

Значение

Исполнение

EF1MLTK

EF1MMTK

EF1MHTK

EF2MLTK

EF2MHTK

EF1RLTK

EF1RMTK

EF1RHTK

EF2RLTK

EF2RHTK

Диапазон измерений температуры, °С

от +475 до +900

от +800 до +1900

от +1200 до +3000

от +250 до +800

от +400 до +1700

от +500 до +1100

от +700 до +1500

от +1000 до +30001)

от +275 до + 1000

от +350 до +1300

Пределы допускаемой абсолютной погрешности, °С, где Тизм - показания пирометра, °С

±(0,003- Тизм + 2)

Показатель визирования

1:20

1:100

1:100

1:20

1:40

1:20

1:40

1:65

1:20

1:40

Примечание: 1) Диапазон показаний до 3200 °С

Наименование характеристики

Значение

Напряжение питания постоянным током, В

от 21,6 до 26,4

Габаритные размеры, мм, не более

для модификации E (ДхВхШ)

201х67х60

для модификаций EF

- блок электроники (ДхВхШ)

160х60х89,6

- оптический датчик исполнения EF1MLTK, EF1MMTK,

EF1MHTK, EF2MLTK, EF2MHTK

диаметр х длина

19х62

- оптический датчик исполнений EF1RLTK, EF2RLTK,

EF2RHTK

диаметр х длина

19х69

- оптический датчик исполнений EF1RMTK, EF1RHTK

диаметр х длина

19х79

Масса, г, не более

для модификации E

1220

для модификаций EF

- блок электроники

710

- оптический датчик

100

Условия эксплуатации

- диапазон температуры окружающего воздуха, для блоков

электроники модификаций EF, °С

от 0 до +50

- диапазон температуры окружающего воздуха, для

пт О ТТ/Л -|-А^

модификаций E (кроме исполнения E2RLTK), °С

ui w ди

- диапазон температуры окружающего воздуха, для исполнения

от 0 до +60

E2RLTK, °С

- диапазон влажности окружающего воздуха, без конденсата, %

от 10 до 95

Условия транспортирования и хранения

- диапазон температуры окружающего воздуха, °С

от -20 до +70

- диапазон влажности окружающего воздуха, без конденсата, %

от 10 до 95

Средний срок службы, лет

7

Средняя наработка на отказ, ч

65000

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографическим способом и на корпус прибора в виде наклейки.

Комплектность

Таблица 5 - Комплектность пирометра Enc

urance

Наименование

Обозначение

Количество

Пирометр Endurance

Endurance

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Программное обеспечение *

Endurance Software

1 кд

Методика поверки

МП 2412 -0049- 2018

1 экз.

* - по заказу

Поверка

осуществляется по документу МП 2412-0049-2018 «Пирометры Endurance. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 января 2018 г.

Основные средства поверки:

Рабочие эталоны 1 разряда единицы температуры - эталонные излучатели «черное тело» в соответствии с ГОСТ 8.558-2009.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 28243-96 Пирометры. Общие технические требования Техническая документация «Fluke Process Instruments GmbH», Германия.
