| Номер в госреестре | 71185-18 |
| Наименование СИ | Системы автоматизированного ультразвукового контроля |
| Обозначение типа СИ | АВГУР-Т |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственный центр неразрушающего контроля "ЭХО+" (ООО "НПЦ "ЭХО+"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированного ультразвукового контроля АВГУР-Т (далее по тексту -системы) предназначены для измерений глубины залегания дефектов в сварных соединениях, основном материале оборудования, деталей, трубопроводов и прочих изделий из металлов и сплавов.
Принцип действия систем основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме УЗК, отраженных от дефектов и границ материалов.
В системе реализованы режимы двухкоординатного сканирования и однокоординатного сканирования, в том числе TOFD-режим и экспресс-режим с использованием волноводного эффекта распространения упругих волн.
В зависимости от применяемых методик контроля и алгоритмов обработки данных выявление и определение геометрических размеров несплошностей выполняется или непосредственно по A, B, C, D сканам ультразвуковых эхосигналов или по трехмерным изображениям несплошностей, полученным в процессе обработки ультразвуковых эхосигналов. Для получения изображений несплошностей используется когерентная и другие виды обработки эхо-сигналов.
Система состоит из следующих основных частей: управляющего компьютера (ноутбука), блоков системных, программного обеспечения, блока выносного, сканирующих устройств, системы подачи контактной жидкости, комплекта кабелей, преобразователей, ЗИП и принадлежностей. По запросу заказчика системы могут поставляться в различной комплектации.
В системы могут входить/входят блоки системные трех типов:
- блоки системные БСВ.А5.2Ц^+Блок ультразвуковой БУЗ.TOFD), БС.А5.2U (+ Блок ультразвуковой БУЗ.TOFD), БС4-А5.2ПК-U - дефектоскопы, работающие с мультиплексированием сигналов от преобразователей;
- блок системный ДУМ.СК26 - многоканальный дефектоскоп с числом каналов
от 2 до 32;
- блок системный БС.БРД-ЦТ - специализированный четырехканальный дефектоскоп для обнаружения дефектов в пластинах и оболочках при использовании волноводного эффекта распространения упругих волн (экспресс-режим).
Системы оснащаются устройствами сканирования, обеспечивающими перемещение преобразователей относительно поверхности объекта контроля. Устройством сканирования может быть как сканер, способный передвигать преобразователи по объекту контроля, так и специальный стенд для контроля однотипных изделий. На устройстве сканирования может быть установлен предусилитель и мультиплексор.
Блоки системные управляют сканирующим устройством и/или получают сигналы от датчика пути, при проведении сканирования. Принятые ультразвуковые сигналы записываются с привязкой к положению сканирующего устройства относительно поверхности объекта контроля.
Конструктивное исполнение сканирующего устройства зависит от особенностей объекта контроля и предполагаемого метода контроля.
- По количеству координат сканирования сканирующие устройства могут
исполняться: однокоординатными или двухкоординатными.
- По наличию мультиплексирования сканирующие устройства могут исполняться: с мультиплексированием аналоговых сигналов от преобразователей или без мультиплексирования аналоговых сигналов.
- По наличию предусилителя после преобразователей сканирующие устройства могут исполняться: с предусилителями или без предусилителей.
- По способу управления сканирующие устройства могут исполняться: с управлением от блока системного или с независимым управлением (в том числе сканеры, перемещаемые вручную).
- По способу получения сигналов о положении сканирующие устройства могут исполняться: с датчиками положения или с шаговыми двигателями с определением положения сканера по поданным командам.
Система может эксплуатироваться с контактными или иммерсионными, прямыми, наклонными или комбинированными, совмещенными или раздельно-совмещенными пьезоэлектрическими преобразователями (ПЭП).

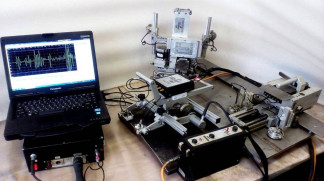

Фотография общего вида систем приведена на рисунках 1-4.
Схема пломбировки от несанкционированного доступа представлена на рисунке 5.
Программное обеспечение выполняет функции управления системами, обработки результатов измерений, создания и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Программа регистрации данных АУЗК «АВГУР-Т» | Поверка |
| Номер версии (идентификационный номер) ПО | 148.204 и выше | 148.204 и выше |
| Цифровой идентификатор ПО | - | - |
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон номинальных значений амплитуды импульсов генератора импульсов возбуждения (ГИВ) на нагрузке 50 Ом, В: - блоки системные БСВ.А5.2и, БС.А5.2и, БС4-А5.2ПК-С, БС.БРД-иТ - блок системный ДУМ.СК26 | от 25 до 200 от 25 до 100 |
| Допускаемое отклонение установки амплитуды импульсов ГИВ от номинальных значений на нагрузке 50 Ом, % | ±10 |
| Диапазон номинальных значений длительности импульсов ГИВ на нагрузке 50 Ом (периода меандра), мкс | от 0,1 до 1 |
| Допускаемое отклонение установки длительности импульсов ГИВ от номинальных значений, % | ±15 |
| Длительность фронта нарастания импульсов ГИВ, нс, не более | 25 |
| Диапазон измерений временных интервалов, мкс - блоки системные БСВ.А5.2и, БС.А5.2и, БС4-А5.2ПК-С, БС.БРД-иТ - блок системный ДУМ.СК26 | от 0,05 до 800,00 от 0,05 до 160,00 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс | ±0,05 |
| Полоса пропускания приемного тракта систем по уровню - 3 дБ, МГц - блоки системные БСВ.А5.2и, БС.А5.2и, БС4-А5.2ПК-С, БС.БРД-иТ - блок системный ДУМ.СК26 | от 0,6 до 12,5 от 0,6 до 16,0 |
| Абсолютная чувствительность, дБ, не менее (максимальная условная чувствительность) при использовании ПЭП: -прямых раздельно-совмещенных -наклонных совмещенных и TOFD-режим | 35 60 |
| Погрешность установки усиления в диапазоне регулировки: - от -5 до 65 дБ, дБ, не более - от -9 до 36 дБ (для блока ультразвукового БУЗ.TOFD) -от -13 до 55 дБ (для блока системного ДУМ.СК26) | ±0,5 |
| Линейность амплитудной характеристики по вертикали, %, не более | ±1,5 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов 02 мм в мере №3Р на глубинах 53 мм и 51 мм в диапазоне рабочих частот 2,5-5 МГц, мм | ±1 |
| Наименования характеристик | Значения | |
| Отклонение определения продольной координаты дефектов 02 мм в мере №3Р на расстоянии от 1 грани 85 мм и 110 мм в диапазоне рабочих частот 2,5-5 МГц, мм | ±3 | |
| Диапазон скоростей распространения УЗК, м/с | от 1000 до 10000 | |
| Рабочая частота пьезоэлектрических преобразователей, входящие в состав систем, МГц: - при работе с блоками системными БСВ.А5.2и, БС.А5.2и, БС4-А5.2ПК-С и БРД-Ш - при работе с блоком системным ДУМ.СК26 | от 1,0 до 7,5 от 1 до 10 | |
| Габаритные размеры и масса, не более: - Блок системный БСВ.А5.2и - Блок системный БС4-А5.2ПК-и - Блок системный БС.А5.2и - Блок системный БС.БРД-ЦТ - Блок системный ДУМ.СК26 - Блок ультразвуковой БУЗ.TOFD - Блок выносной БВ6.А5.2 - Сканер ручной СКУ-МП.П.Л.Р.ДП2 - Сканер СК.426Т4.А5.2 - Сканер СК.219Т.А5.2 - Сканер СК.560.А5.2 - Сканирующее устройство СУ.БРД-УТ - Сканер TOFD Mag Auto - Блок управления сканером БУСК 5Q - Датчик пути | (ДХШ*В), мм | кг |
| 300x220x90 | 3,0 | |
| 400x220x300 | 12,0 | |
| 300x220x90 | 1,5 | |
| 540x400x210 | 15,0 | |
| 260x270x90 | 2,5 | |
| 150x145x60 | 0,5 | |
| 250x160x145 | 2,6 | |
| 430x200x150 | 7,0 | |
| 330x150x200 | 10,0 | |
| 330x150x 200 | 8,0 | |
| 330x150x 200 | 9,0 | |
| 220x130x 90 | 3,0 | |
| 320x190x110 | 6,0 | |
| 200x120x50 | 3,5 | |
| 150x80x50 | 0,4 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±0,5 | |
| Климатические условия для составных частей системы, предназначенных для эксплуатации на открытом воздухе: - значение диапазона температуры окружающего воздуха, °С - верхнее значение абсолютной влажности, % | от -30 до +50 95 при 35 °С и более низких температурах, без конденсации влаги | |
| Климатические условия для блоков системных: - значение диапазона температуры окружающего воздуха, °С - верхнее значение абсолютной влажности, % | от +1 до +40 80 при температуре 25 °С | |
| Средний срок службы, лет, не менее | 10 | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Обозначение | Наименование | Количество |
| 183.00.00.00.00 | Система автоматизированного ультразвукового контроля АВГУР-Т в составе: | - |
| А52.22.00.00.00 | Блок системный БСВ.А5.2и | 1 |
| А52.14.00.00.00 | Блок системный БС4-А5.2ПК-и | 1 |
| А52.18.00.00.00 | Блок системный БС.А5.2и | 1 |
| Обозначение | Наименование | Количество |
| 181.01.00.00.00 | Блок системный БС.БРД-ЦТ | 1 |
| Д16К01.00.00.00 | Блок системный ДУМ.СК26 | 1 |
| TOFD 01.01.11.00 | Блок ультразвуковой БУЗ.TOFD | 1 |
| 105.13.00.00.00 | Блок выносной БВ6.А5.2 | 1 |
| TOFD 01.01.00.00 | Кабель KCK.TOFD | 1 |
| TOFD.10.01.131.00 | Кабель датчика пути | 1 |
| А52.30.02.00.00 | Кабель К1-4.А5.2 | 1 |
| 105.04.00.00.00 | Кабель К2-4.А5.2 | 1 |
| А52.30.04.00.00 | Кабель К4-5.А5.2 | 1 |
| А52.21.03.00.00 | Кабель ETHERNET (на катушке) | 1 |
| А62.10.114.00.00-03 | Сканер ручной X-TOFD | 1 |
| А52.50.05.00.00 | Сканер СК.426Т4.А5.2 | 1 |
| А52.50.02.00.00 | Сканер СК.219Т.А5.2 | 1 |
| А52.50.04.00.00 | Сканер СК.560.А5.2 | 1 |
| 150.00.00.00.00 | Сканирующее устройство СУ.БРД-УТ | 1 |
| TOFD.10.01.15.00 | Сканер TOFD Mag Auto | 1 |
| TOFD.10.01.13.00 | Датчик пути | 1 |
| - | Управляющий компьютер (защищенный ноутбук) | |
| А52.30.08.00.00 | Комплект кабелей SMA-SMA РТ | 1 |
| - | Комплект кабелей SMA-LEMO | 1 |
| - | Комплект ПЭП | 1 |
| - | Комплект призм TOFD | 1 |
| - | Комплект ЗИП | 1 |
| - | CD (компакт диск) с копией программного обеспечения Системы | 1 |
| Инструмент | ||
| 105.11.01.00.00 | Ключ SMA | 2 |
| - | Рулетка 3 м | 1 |
| - | Линейка металлическая 500 мм | 1 |
| Принадлежности | ||
| - | Удлинитель на 3 гнезда ЕВРО 3 м | 1 |
| - | Зарядное устройство для БС.БРД-ЦТ | 1 |
| - | Переходник BNCJ/SMAP | 1 |
| - | Нагрузка 50 Ом | 1 |
| - | Модуль согласования | 1 |
| Упаковка | ||
| 183.12.00.00.00 | Ящик 1 | 1 |
| 183.12.00.00.00 | Ящик 2 | 1 |
| 183.12.00.00.00 | Упаковка управляющего компьютера | 1 |
| 183.12.00.00.00 | Ящик 3 | 1 |
| Эксплуатационная документация | ||
| 183.00Ж00.00ФО | Формуляр | 1 |
| - | Паспорта ПЭП | - |
| - | Паспорта призм TOFD | - |
| 183.00.00.00.00 РЭ | Руководство по эксплуатации | 1 |
| - | Руководство пользователя ПО | 2 |
| МП 050.Д4-17 | Методика поверки | 1 |
Поверка
осуществляется по документу МП 050.Д4-17 «ГСИ. Системы автоматизированного ультразвукового контроля АВГУР-Т. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 01 июня 2017 года.
Основные средства поверки:
- Осциллограф цифровой TDS2012B (рег. № 32618-06)
- Генератор сигналов сложной формы AFG3022 (рег. № 32620-06)
- Комплект мер ультразвуковых ККО-3, мера №3Р, мера №3 (рег. № 63388-16) Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверки.
приведены в эксплуатационном документе.
Технические условия «Система автоматизированного ультразвукового контроля АВГУР-Т» 183.00.00.00.00ТУ
ГОСТ Р 55725-2013 Контроль неразрушающий. Преобразователи ультразвуковые пьезоэлектрические. Общие технические требования
