Весы автомобильные Витязь-ВР, 71186-18

Назначение

Весы автомобильные Витязь-ВР предназначены для измерений массы в статическом режиме взвешивания.

Описание

Принцип действия весов автомобильных Витязь-ВР (далее весов) основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков передаются на вторичный преобразователь (индикатор в соответствии с Т 2.2.2 ГОСТ OIML R 76-1-2011 при комплектации весов аналоговыми тензодатчиками и терминал в соответствии с Т 2.2.5 ГОСТ OIML R 76-1-2011 при комплектации весов цифровыми тензодатчиками) (далее прибор весоизмерительный), и результат взвешивания в единицах массы отображается на дисплее последнего.

Весы автомобильные Витязь-ВР состоят из грузоприемного устройства (ГПУ), имеющего одну или несколько грузоприемных платформ (ГП), опирающихся на датчики весоизмерительные тензорезисторные (далее датчики) и прибора весоизмерительного.

Весы комплектуются следующими типами (моделями) датчиков, отличающиеся конструктивным исполнением и видом выходного сигнала.

Таблица 1 - Виды применяемых датчиков

Весы комплектуются следующими типами приборов весоизмерительных, отличающихся входными измерительными сигналами.

Весы автомобильные Витязь-ВР выпускаются в модификациях, отличающимися значениями максимальной и минимальной нагрузки, действительной ценой деления, поверочным интервалом и числом поверочных интервалов, а также исполнением ГПУ (обычное исполнение: ГП закреплены между собой в цельное грузоприемное устройство; облегченное исполнение: ГПУ состоит из двух не закрепленных между собой ГП). В любом варианте ГПУ монтируется на заранее подготовленный железобетонный фундамент или другое, заранее подготовленное, недеформируемое (свайное, асфальтобетонное, металлическое, щебеночное) основание.

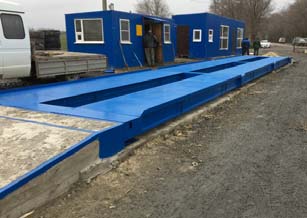

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 2-8.

МИ

FT-11, FT-12, FT-13, FT-15 (Алюминиевый корпус)

1    FT-11D, FT-12D (Алюминиевый корпус)

(1 - разрушаемая наклейка, 2 - свинцовая пломба)

FT-13D, FT-15D (Алюминиевый корпус)

■Э^-'-У-У.‘ЛУЛУ^Д

FT-11, FT-12, FT-13, FT-15 (тип корпуса панельный) (1 - разрушаемая наклейка, 2 - свинцовая пломба)

FT-16

FT-11, FT-12, FT-13, FT-15, FT-11D, FT-12D, FT-13D, FT-15D (корпус из нержавеющей стали)

(1 - разрушаемая наклейка, 2 - свинцовая пломба)

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

FT-16D

(1 - разрушаемая наклейка, 2 - свинцовая пломба)

Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

FT-16D

1

(1-разрушаемая наклейка, 2-свинцовая пломба)

Место нанесения разрушаемой наклейки

Пломбировка крепежного винта на задней панели корпуса приборов модификаций WE2107, WE2108

Пломбировка переключателя режимов настройки и юстировки на передней панели корпуса приборов модификации WE2107, WE2108

зап*

3 ~

нвм

S№ GflOfiS FCT ЮБОК J_ Jm I 4

ZERO ", Г "TARE J] fGROSSWf : Г PRINT

MUil (iHOyr    1 ttH—bsnt,T сням*-uwa V S£ Typ .

Место нанесения разрушаемой наклейки Пломбировка переключателя режимов    Пломбировка переключателя режимов

настройки и юстировки на передней панели настройки и юстировки на передней панели корпуса приборов модификации WE2111    корпуса приборов модификации WE2110

Место нанесения разрушаемой наклейки Пломбировка переключателя режимов    Пломбировка крепежного винта на задней

настройки и юстировки на передней панели панели корпуса приборов модификаций корпуса приборов модификации DIS2116,    DIS2116, DWS2103

DWS2103

Рисунок 8 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Весы имеют следующее обозначение Витязь-ВР-[1]-[2]-[3]-[4], где Витязь-ВР - общее обозначение типа весов;

[1]    - вид исполнения:

М - весы облегченного исполнения (при отсутствии маркировки - весы обычного

исполнения);

[2]    - максимальная нагрузка, т.;

[3]    - длина ГПУ, м;

[4]    - количество платформ ГПУ.

Вид оформления при заказе: Витязь-ВР-80/40-18-3

Расшифровка: весы автомобильные Витязь-ВР, обычное исполнение, Max1/Max2 = 40/80 т, длина ГПУ - 18 м, количество платформ грузоприемного устройства - 3 шт.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    работа в качестве индикатора для одно- или многоинтервальных весов (Т 3.2.6);

-    устройство первоначальной установки на нуль (T.2.7.2.4);

-    полуавтоматическое устройство установки на нуль (T.2.7.2.2);

-    устройство слежения за нулем (T.2.7.3);

-    автоматическое устройство установки на нуль (Т 2.7.2.3);

-    устройство уравновешивания тары (устройство выборки массы тары) (T.2.7.4.1);

-    устройство взвешивания тары (T.2.7.4.2);

-    устройство предварительного задания массы тары (Т.2.7.5);

-    переключение между показаниями массы брутто (Т 5.2.1) и нетто (Т 5.2.2). Маркировка весов выполнена в виде таблички, закрепленной на грузоприемном

устройстве, на которой нанесены следующие данные:

-    торговая марка изготовителя или его полное наименование;

-    наименование и (или) условное обозначение весов;

-    заводской (серийный) номер весов по системе нумерации предприятия-изготовителя;

-    метрологические обозначения:

-    класс точности весов, обозначенный римской цифрой в овале;

-    значение максимальной нагрузки в виде: Max ... или Max1/Max2 ...;

-    значение минимальной нагрузки в виде: Min .;

-    значение поверочного интервала весов в виде: е = ... или e1/e2;

-    значение действительной цены деления шкалы весов в виде: d= ... или d1/d2;

-    предельную нагрузку в виде: Lim = .;

-    год и месяц выпуска (дата выпуска);

-    обозначение настоящих технических условий;

-    знак утверждения типа средства измерений;

Программное обеспечение

Программное обеспечение (далее - ПО) весов, необходимое для реализации процедуры взвешивания в статическом режиме является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Для предотвращения воздействий и защиты законодательно контролируемых параметров во встроенном ПО служат скрытая кнопка (переключатель) для доступа к меню калибровки или (и) административный пароль.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий». Идентификационные данные ПО приведены в таблицах 3-5.

Таблица 3 - Идентификационные данные программного обеспечения

Таблица 4 - Идентификационные данные программного обеспечения

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011    средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала весов (е) и числа поверочных интервалов (n) приведены в таблицах 6-8.

Таблица 6 - Метрологические характеристики

Таблица 7 - Метрологические характеристики

Таблица 8 - Метрологические характеристики

Обозначения весов, количество платформ грузоприемного устройства (ГПУ) (N), количество тензорезисторных датчиков (количество датчиков), размеры грузоприемных платформ (ГП), масса каждой платформы ГПУ указаны в таблицах 9-11.

Таблица 9 - Основные технические характеристики

Таблица 10 - Основные технические характеристики

Таблица 11 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на боковой стенке ГПУ, фотохимическим методом и на титульный лист руководства по эксплуатации методом типографской печати.

Комплектность

Таблица 12 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА «Методика поверки весов»).

Основные средства поверки: гири класса точности М1 или М1.2 по ГОСТ OIML R 111-1-2009. Идентификационные данные, а также процедура идентификации программного обеспечения, приведены в паспорте на весы.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 2-4.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»

ТУ 4274-002-38427882-2017 «Весы автомобильные Витязь-ВР. Технические условия»
