Государственный реестр средств измерений

Резервуары стальные вертикальные цилиндрические РВС-5000, 71188-18

71188-18
Резервуары стальные вертикальные цилиндрические РВС-5000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 71188-18
Наименование СИ Резервуары стальные вертикальные цилиндрические
Обозначение типа СИ РВС-5000
Изготовитель Куйбышевский завод резервуарных металлоконструкций, г.Куйбышев (Самара)
Год регистрации 2018
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные вертикальные цилиндрические РВС-5000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные вертикальные цилиндрические РВС-5000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Резервуары стальные вертикальные цилиндрические РВС-5000 №№ 1, 2, 3, 4, 5, 6 расположены: Российская Федерация, Московская область, городской округ Химки, Международный аэропорт Шереметьево, ЗАО «ТЗК Шереметьево», склад ГСМ ЦЗС.

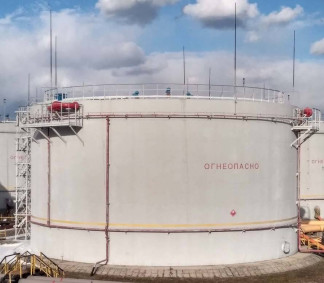

Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000 представлен на рисунке 1.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование СИ

Номинальная вместимость, м3

Пределы допускаемой относительной погрешности вместимости резервуара, %

РВС-5000 № 1

5000

±0,1

РВС-5000 № 2

5000

±0,1

РВС-5000 № 3

5000

±0,1

РВС-5000 № 4

5000

±0,1

РВС-5000 № 5

5000

±0,1

РВС-5000 № 6

5000

±0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

о/'ч

-    температура окружающего воздуха, С

-    атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-5000

6 шт.

Паспорт

-

6 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 м по ГОСТ 7502-98;

-    рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 м по ГОСТ 7502-98;

-    толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);

-    штангенциркуль ТТТЦ-Т-150-0,1 (регистрационный № 260-97);

-    термометр ртутный стеклянный лабораторный ТЛ-6М (регистрационный № 298-92);

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 3248-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24007-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06690.

МИ 3252-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24107-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06689.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Зарегистрировано поверок 7
Поверителей 1
Актуальность данных 11.11.2024
71188-18
Номер в ГРСИ РФ:
71188-18
Производитель / заявитель:
Куйбышевский завод резервуарных металлоконструкций, г.Куйбышев (Самара)
Год регистрации:
2018
