| Номер в госреестре | 71190-18 |
| Наименование СИ | Танки стальные прямоугольные нефтеналивной баржи |
| Обозначение типа СИ | МН-2526 |
| Изготовитель | ОАО "Киренская РЭБ флота", г.Киренск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Танки стальные прямоугольные нефтеналивной баржи МН-2526 (далее - танки) предназначены для хранения и перевозки нефти и нефтепродуктов, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем.
Танки представляет собой стальной сосуд прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором. Продольные и поперечные переборки образуют пояса танка.
Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность притока или вывода жидкости произвольным образом.
Танки оборудованы носовым и кормовым замерными устройствами в виде измерительных труб с измерительными втулками, имеющих бронзовые пробки. Танки имеют газоотводную систему, состоящую из гозоотводноного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана; системы водопенотушения и системы орошения.
Речная нефтеналивная баржа МН - 2526 с прямоугольными танками № 1-1, 1-2, 2-1, 2-2, 3-1, 3-2, 4-1, 4-2 расположена на причале Общества с ограниченной ответственностью «Верхнеленское речное пароходство» г. Усть-Кут.

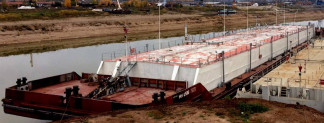

Общий вид нефтеналивной баржи МН-2526 представлен на рисунке 1. Схематичное расположение резервуаров на палубе нефтеналивной баржи МН-2526 представлено на рисунке 2.
| Танк 1-2 | Танк 2-2 | Танк 3-2 | Танк 4-2 |
| Танк 1-1 | Танк 2-1 | Танк 3-1 | Танк 4-1 |
Рисунок 2 - Схематичное расположение резервуаров на палубе нефтеналивной баржи МН-2526 Пломбирование танков стальных прямоугольных не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики танков
| Наименование характеристики | Значение | |||
| Номер по технологической схеме | Танк № 1-1 | Танк № 1-2 | Танк № 2-1 | Танк № 2-2 |
| Номинальная вместимость, м3 | 425 | 386 | 424 | 393 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,2 | ±0,2 | ±0,2 | ±0,2 |
| Продолжение таблицы 1 | ||||
| Наименование характеристики | Значение | |||
| Номер по технологической схеме | Танк № 3-1 | Танк № 3-2 | Танк № 4-1 | Танк № 4-2 |
| Номинальная вместимость, м3 | 422 | 384 | 399 | 365 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,2 | ±0,2 | ±0,2 | ±0,2 |
Таблица 2 - Основные технические характеристики танков
| Наименование характеристики | Значение | |||
| Номер по технологической схеме | Танк № 1-1 | Танк №1-2 | Танк № 2-1 | Танк № 2-2 |
| Габаритные размеры, мм, | ||||
| длина | 19745 | 19725 | 19800 | 19830 |
| ширина | 6870 | 6220 | 6830 | 6300 |
| высота | 3255 | 3270 | 3260 | 3260 |
| Средний срок эксплуатации (не менее), лет | 25 | |||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от +5 до +35 от 84,0 до 106,7 | |||
| Наименование характеристики | Значение | |||
| Номер по технологической схеме | Танк № 3-1 | Танк № 3-2 | Танк № 4-1 | Танк № 4-2 |
| Габаритные размеры, мм, | ||||
| длина | 19700 | 19625 | 18595 | 18540 |
| ширина | 6800 | 6240 | 6840 | 6255 |
| высота | 3240 | 3250 | 3280 | 3275 |
| Средний срок службы, лет, не менее | 25 | |||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от +5 до +35 от 84,0 до 106,7 | |||
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Нефтеналивная баржа | МН-2526 | 1 шт. |
| Танки стальные прямоугольные | №№ 1-1; 1-2; 2-1; 2-2; 3-1; 3-2; 4-1; 4-2 | 8 шт. |
| Паспорта на танки стальные прямоу гольные | 8 экз. | |
| Градуировочная таблица | 8 экз. |
осуществляется по документу МИ 2874-2004 «Резервуары (танки) стальные прямоугольные речных наливных судов (танкеров и барж). Методика поверки геометрическим методом». Основные средства поверки:
- измеритель комбинированный Testo 410-1 (регистрационный номер 52193-12);
- рулетка измерительная металлическая с грузом 3-го класса точности Р30Н2Г (регистрационный номер 46391-11);
- линейка измерительная металлическая (регистрационный номер 66266-16);
- штангенциркуль ШЦ - III - 250 - 0,05 (регистрационный номер 64144-16);
- дальномер лазерный Leica DISTO D 5 (регистрационный номер 41142-09);
- толщиномер ультразвуковой ТТ100 (регистрационный номер 19411-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых танков с требуемой точностью.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма, в свидетельстве о поверке - в виде наклейки.
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерения объема жидкости
МИ 2874-2004 Резервуары (танки) стальные прямоугольные речных наливных судов (танкеров и барж). Методика поверки геометрическим методом.
Техническая документация открытого акционерного общества «Киренская ремонтноэксплуатационная база флота».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
