| Номер в госреестре | 71194-18 |
| Наименование СИ | Комплексы информационно-измерительные |
| Обозначение типа СИ | Ригсенс |
| Изготовитель | "National Oilwell Varco LP, d.b.a.: M/D Totco", США |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы информационно-измерительные «Ригсенс» (далее - комплексы), предназначены для многоканального измерения аналоговых выходных сигналов от первичных измерительных преобразователей (не входящих в состав комплексов) c унифицированными сигналами в виде напряжения и силы постоянного тока от 0 до 20 мА, от 4 до 20 мА, от 0 до 5 В, от 0 до 10 В с целью контроля в реальном масштабе времени параметров технологического процесса; ввода/вывода дискретных (цифровых) сигналов для выполнения функций сигнализации; сбора данных, накопления, регистрации и хранения информации о состоянии технологических параметров.
Комплексы информационно-измерительные «Ригсенс» представляют собой измерительновычислительные и управляющие комплексы.
Принцип действия измерительных каналов (далее - ИК) аналогового ввода комплексов заключается в следующем:

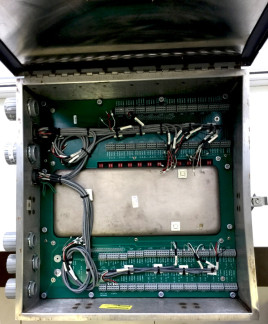

- аналоговые сигналы от первичных измерительных преобразователей в виде напряжения и силы постоянного тока через искрозащитные барьеры поступают на аналоговую плату устройства сбора данных DAQ (далее - УСД);
- аналоговые сигналы преобразуются в цифровые коды аналогово-цифровым преобразователем;
- цифровые коды поступают на цифровую плату УСД, обрабатываются в процессоре с помощью программ, находящихся в блоках памяти EPROM, и преобразуются в значения параметров технологического процесса;
- обработанная информация поступает на коммуникационную плату (SIF - Спектрум Интерфейс, COMM, беспроводная SIF - Спектрум Интерфейс), преобразуется и передается по протоколам (T-POT, RS232, RS485) беспроводным или проводным способами на информационные ЖК-панели Spectrum, ЖК-дисплеи или ПК.
Комплексы являются проектно-компонуемыми изделиями и состоят из следующих составных частей:
- УСД с аналоговыми каналами ввода измерительной информации и дискретными (цифровыми) каналами ввода/вывода служебных сигналов, включающего плату системы электронного измерения глубины (EDMS) с блоком батарей (поставляется опционально);
- рабочей станции оператора, укомплектованной промышленным ПК;
- ЖК-панели Spectrum и/или ЖК-дисплея;
- системы звуковой сигнализации.
Комплексы позволяют осуществлять каскадное подключение до четырех УСД, каждый из которых имеет свой идентификационный номер. При этом один из УСД назначается основным, другие - подчиненными.
УСД комплексов контролирует до 23 аналоговых измерительных каналов и 14 дискретных (цифровых) каналов. Последние выполняют функции сигнализации, и не используются в процессе измерений.
УСД может выпускаться без барьеров искрозащиты и гальванического разделения аналоговых сигналов.
Комплексы обеспечивают выполнение следующих функций:
- ввод аналоговых и дискретных (цифровых) сигналов;
- преобразование аналоговых сигналов в цифровой код с последующим преобразованием в значения параметров технологического процесса и передачей данных значений по протоколам на внешние устройства отображения;
- сбор, накопление, регистрацию и хранение информации;
- вывод информации на принтер;
- предупредительную и аварийную сигнализацию при выходе технологических параметров за установленные границы и при обнаружении неисправностей оборудования.
Информация о параметрах технологического процесса в виде диаграмм, построенных в зависимости от времени, отчёты, создаваемые автоматической системой RMS, ведомости использования оборудования, ведомости персонала, архив хронологической информации представляются на мониторах рабочей станции оператора, ЖК-панелях Spectrum и/или ЖК-дисплеях.
Комплексы используются в составе установок для бурения скважин. Состав комплексов определяется заказом в соответствии с параметрами технологического процесса.
Пломбирование комплексов не предусмотрено.
Программное обеспечение (ПО) комплексов состоит из двух частей: встроенного программного обеспечения (ВПО) и внешнего ПО (ПО «RigSense», ПО «CalConf») устанавливаемого на персональный компьютер.
ВПО (Микропрограмма) реализовано аппаратно и является метрологически значимой частью ПО. Метрологические характеристики комплексов нормированы с учетом влияния ВПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство комплексов предприятием - изготовителем и недоступна для потребителя в процессе эксплуатации.
Внешнее ПО «RigSense» предназначено для установки на промышленный ПК и наблюдения за процессом измерений визуально. При этом имеется возможность сохранения данных значений на жестком диске ПК комплексов «Ригсенс» с последующей их обработкой и подготовкой отчетов.
Внешнее ПО «CalConf» предназначено для установки на персональный компьютер и конфигурирования и настройки параметров комплексов «Ригсенс» (выбор количества используемых измерительных каналов, диапазоны измерения сигналов, типы подключаемых первичных измерительных преобразователей и др.).
Изменение конфигурации (настроечных параметров) комплексов разрешено производить пользователям, имеющим соответствующий уровень доступа.
Внешнее ПО автономное, устанавливается на компьютер с установочного файла с защитой от несанкционированной модификации программных микрокодов, обновления и иных преднамеренных изменений ВПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ВПО
| Идентификационное наименование ПО | DAQ |
| Номер версии (идентификационный номер ПО), не ниже | 5.04 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Основные метрологические и технические характеристики приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики комплексов информационно-измерительных «Ригсенс»
| Диапазоны входных аналоговых сигналов ИК комплексов | Пределы допускаемой приведенной погрешности ИК комплексов, % |
| Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,5 |
| Напряжение постоянного тока: от 0 до 5 В от 0 до 10 В | ±0,5 |
| Примечания: За нормирующее значение при определении допускаемой приведенной погрешности ИК комплексов принимается полный диапазон измерений. | |
Таблица 3 - Технические характеристики комплексов информационно-измерительных «Ригсенс»
| Наименование | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги) при температуре +25 °С, %, не более | от - 20 до + 60 90 |
| Напряжение питания от сети переменного тока, В | от 90 до 250 частотой 50 Гц |
| Потребляемая мощность устройства сбора данных (УСД), ВА, не более | 500 |
| Габаритные размеры устройства сбора данных (УСД), (ДхШхВ), мм, не более | 955x607x325 |
| Масса устройства сбора данных (УСД), кг, не более | 34 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Комплекс информационно-измерительный «Ригсенс» (в зависимости от конфигурации заказа) | 1 шт. |
| Программное обеспечение «CalConf» | 1 экз. |
| Программное обеспечение «RigSense» | 1 экз. |
| Руководство по эксплуатации на русском языке | 1 экз. |
| Методика поверки МП-ТМС-001/17 | 1 экз. |
осуществляется по документу МП-ТМС-001/17 «Комплексы информационно-измерительные «Ригсенс». Методика поверки», утверждённому ООО «ТМС РУС» «14» декабря 2017 г.
Таблица 5 - Основные средства поверки
| Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде |
| Калибратор многофункциональный Calibro 142 | 39949-15 |
| Магазин сопротивлений Р4831 | 6332-77 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.
