Государственный реестр средств измерений

Копры маятниковые ТСМК, 71195-18

71195-18
Копры маятниковые ТСМК (далее - копры) предназначены для измерения энергии разрушения образцов металлов, сплавов и пластмасс при испытании на ударный изгиб и (или) ударное растяжение.
Карточка СИ
Номер в госреестре 71195-18
Наименование СИ Копры маятниковые
Обозначение типа СИ ТСМК
Изготовитель Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы"), г. Иваново
Год регистрации 2018
Срок свидетельства 21.05.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Копры маятниковые ТСМК (далее - копры) предназначены для измерения энергии разрушения образцов металлов, сплавов и пластмасс при испытании на ударный изгиб и (или) ударное растяжение.

Описание

Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударе бойком маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность между значениями потенциальной энергии маятника до удара и после разрушения образца. Значение потенциальной энергии определяется массой, длиной маятника и углом зарядки.

Конструктивно копры состоят из: основания, на котором установлена вертикальная стойка с осью в подшипниках, маятника, закрепленного на этой оси, устройства позиционирования образца (наковальня), устройствами подъёма, фиксации и пуска маятника, аналогового и (или) цифрового отсчетного устройства, пульта оператора (в модификациях с цифровым отсчётным устройством).

В копрах с цифровым отсчетным устройством ось вращения маятника связана с датчиком угловых перемещений, который определяет угол зарядки и угол взлёта маятника после разрушения образца. Информация, получаемая с датчика угловых перемещений, отображается на пульте оператора.

Требуемое значение потенциальной энергии производится путём установки соответствующего маятника либо установки на маятник съемных накладок (из комплекта поставки копра).

Пульт оператора представляет собой микропроцессорный прибор, который предназначен для управления режимами работы, проведения настройки, калибровки, установки методов испытаний и их параметров, отображения результатов измерений с возможностью вывода данных на внешние устройства. Пульт оператора выполнен в виде блока с сенсорным дисплеем, может быть внешним или встроенным в корпус копра и имеющим порты для подключения внешних устройств.

Подъём и пуск маятника может осуществляться вручную (для маятников с запасом потенциальной энергии до 50 Дж) или с помощью автоматического устройства - электромеханического или пневматического.

Копры могут оснащаться устройством торможения маятника, устройством изменения угла зарядки маятника, ограждением рабочей зоны с системой блокировки пуска маятника при открытых дверях. Копры могут быть оснащены встроенным в боёк маятника датчиком силы, для регистрации силы, действующей на образец при ударе.

Копры могут комплектоваться дополнительными приспособлениями и оборудованием: устройствами для автоматической подачи и центровки образцов, устройством удаления из рабочей зоны испытанных образцов, температурными камерами, персональным компьютером.

Копры маятниковые ТСМК выпускаются в 6 модификациях, отличающихся максимальным запасом потенциальной энергии копра, габаритными размерами и массой. Модификации и схема обозначения копров представлена на рисунке 1.

Общий вид копров маятниковых ТСМК представлен на рисунках 2-10.

ТСМК - ХХХ - Х - Х

Подъём маятника:

1 - ручной

2 - электромеханический

3 - пневматический

Тип отсчетного устройства:

1 - аналоговое;

2 - цифровое;

3 - аналоговое и цифровое

Наибольший запас потенциальной энергии копра

5, 50, 150, 300, 450, 750 Дж

Рисунок 1 - Схема обозначения модификаций и исполнений копров ТСМК

Пример обозначения копров при заказе:

-    с наибольшим запасом потенциальной энергии копра 300 Дж;

-    с аналоговым и цифровым отсчетным устройством;

-    с электромеханическим подъёмом маятника;

Копёр маятниковый ТСМК-300-3-2 УХЛ 4.2 ТУ 26.51.62-029-99369822-2017

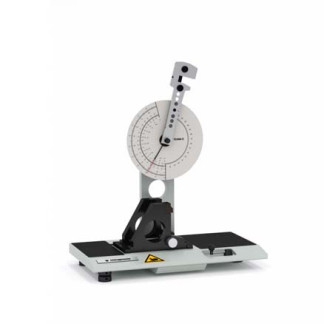

Рисунок - 3 Общий вид копров ТСМК-5-2-1

Рисунок 11 - Схема пломбировки пульта оператора копров ТСМК-5(50)-Х-Х и от несанкционированного доступа

■5<>

X

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для управления режимами работы копров, обработки, хранения, отображения результатов измерений на дисплее и передачи измеренных значений на внешние устройства.

Конструктивно копры имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства, путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

P 1.02A

Номер версии (идентификационный номер) ПО

1.02А.ХХ*

Цифровой идентификатор ПО

0x76 а!

Другие идентификационные данные

алгоритм CRC16

Примечание - параметр отмеченный *: P_1.02А - метрологически значимая часть ПО, ХХ - метрологически не значимая часть ПО.

Метрологически не значимая часть ПО является сервисной частью, её объём и конфигурация оговариваются при заказе.

Таблица 2 - Метрологические характеристики копров ТСМК-5-Х-Х

Наименование

характеристики

Значение

Наибольший запас потенциальной энергии копра, Дж

5,0

*Номинальное значение потенциальной энергии маятника, Дж

0,5

1,0

2,0

2,5

2,75

4,0

5,0

Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %

±0,5

Диапазон измерения энергии, Дж

от 0,05 до 0,40

от 0,10 до 0,80

от 0,20 до 1,60

от 0,25 до 2,00

от 0,275 до 2,200

от 0,40 до 3,20

от 0,50 до 4,00

Пределы допускаемой абсолютной погрешности измерения энергии, Дж

±0,005

±0,010

±0,020

±0,025

±0,0275

±0,040

±0,050

Потеря энергии при свободном качании маятника за половину полного колебания, не более, %

в методе Шарпи

2,0

1,0

-

0,5

в методе Изода

-

2,0

1,0

0,5

в методе ударного растяжения

-

-

1,0

-

-

0,5

-

Примечание - * в зависимости от комплекта поставки

Наименование

характеристики

Значение

Наибольший запас потенциальной энергии копра, Дж

50

*Номинальное значение потенциальной энергии маятника, Дж

0,5

1,0

2,0

2,5

2,75

4,0

5,0

5,5

7,5

11,0

15,0

22,0

25,0

50,0

Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %

±0,5

Диапазон измерения энергии, Дж

от 0,05 до 0,40

от 0,10 до 0,80

от 0,20 до 1,60

от 0,25 до 2,00

от 0,275 до 2,200

от 0,40 до 3,20

от 0,50 до 4,00

от 0,55 до 4,40

от 0,75 до 6,00

от 1,10 до 8,80

от 1,50 до 12,00

от 2,20 до 17,60

от 2,50 до 20,00

от 5,00 до 40,00

Пределы

допускаемой

абсолютной

погрешности

измерения

энергии, Дж

±0,005

±0,010

±0,020

±0,025

±0,0275

±0,040

±0,050

±0,055

±0,075

±0,110

±0,150

±0,220

±0,250

±0,500

Наименование

характеристики

Значение

Наибольший запас потенциальной энергии копра, Дж

50

*Номинальное значение потенциальной энергии маятника, Дж

0,5

1,0

2,0

2,5

2,75

4,0

5,0

5,5

7,5

11,0

15,0

22,0

25,0

50,0

Потеря энергии при свободном качании маятника за половину полного колебания, не более, %

метод Шарпи

2,0

1,0

-

0,5

-

0,5

-

0,5

-

0,5

метод Изода

-

2,0

1,0

0,5

метод ударного растяжения

-

-

1,0

-

-

0,5

-

-

0,5

-

0,5

-

0,5

Примечание - * в зависимости от комплекта поставки

Таблица 4 - Метрологические характеристики копров ТСМК-150-Х-Х

Наименование характеристики

Значение

Наибольший запас потенциальной энергии копра, Дж

150

*Номинальное значение потенциальной энергии маятника, Дж

50,0

100,0

150,0

Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %

±0,5

Диапазон измерения энергии, Дж

от 5 до 40

от 10 до 80

от 15 до 120

Пределы допускаемой абсолютной погрешности измерения энергии, Дж

±0,5

±1,0

±1,5

Потеря энергии при свободном качании маятника за половину полного колебания, не более, %

0,5

Примечание - * в зависимости от комплекта поставки

Наименование характеристики

Значение

Наибольший запас потенциальной энергии копра, Дж

300

*Номинальное значение потенциальной энергии маятника, Дж

100

150

200

250

300

Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %

±0,5

Диапазон измерения энергии, Дж

от 10 до 80

от 15 до 120

от 20 до 160

от 25 до 200

от 30 до 240

Пределы допускаемой абсолютной погрешности измерения энергии, Дж

±1,0

±1,5

±2,0

±2,5

±3,0

Потеря энергии при свободном качании маятника за половину полного колебания, не более, %

0,5

Примечание - * в зависимости от комплекта поставки

Таблица 6 - Метрологические характеристики копров ТСМК-450-Х-Х

Наименование характеристики

Значение

Наибольший запас потенциальной энергии копра, Дж

450

*Номинальное значение потенциальной энергии маятника, Дж

100

150

200

250

300

450

Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %

±0,5

Диапазон измерения энергии, Дж

от 10 до 80

от 15 до 120

от 20 до 160

от 25 до 200

от 30 до 240

от 45 до 360

Пределы допускаемой абсолютной погрешности измерения энергии, Дж

±1,0

±1,5

±2,0

±2,5

±3,0

±4,5

Потеря энергии при свободном качании маятника за половину полного колебания, не более, %

0,5

Примечание - * в зависимости от комплекта поставки

Таблица 7 - Метрологические характеристики копров ТСМК-750-Х-Х

Наименование характеристики

Значение

Наибольший запас потенциальной энергии копра, Дж

750

*Номинальное значение потенциальной энергии маятника, Дж

300

450

600

750

Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %

±0,5

Диапазон измерения энергии, Дж

от 30 до 240

от 45 до 360

от 60 до 480

от 75 до 600

Пределы допускаемой абсолютной погрешности измерения энергии, Дж

±3,0

±4,5

±6,0

±7,5

Потеря энергии при свободном качании маятника за половину полного колебания, не более, %

0,5

Примечание - * в зависимости от комплекта поставки

Модификация

копров

Номинальное значение потенциальной энергии маятника, Дж

Диапазон воспроизводимых скоростей движения маятника в момент удара, м/с

Скорость движения маятника в момент удара, м/с

металлы

пластмассы

ТСМК-5-Х-Х

0,5; 1,0; 2,0; 2,5; 4,0; 5,0

от 1,5 до 3,0

3,00±0,25

2,90±0,05

ТСМК-50-Х-Х

0,5; 1,0; 2,0; 2,5; 4,0; 5,0

3,00±0,25

2,90±0,05

7,5; 15,0; 25,0

от 1,5 до 4,0

4,00±0,25

3,80±0,05

50,0

от 1,5 до 5,0

4,00±0,25

5,0±0,5

ТСМК-150-Х-Х

50,0

4,00±0,25

5,0±0,5

3,80±0,05

100; 150

от 2,6 до 5,0

5,0±0,5

5,0±0,5

ТСМК-300-Х-Х

100,0; 150,0; 200,0; 250,0; 300,0

5,0±0,5

5,0±0,5

ТСМК-450-Х-Х

100,0; 150,0; 200,0; 250,0; 300,0; 450,0

5,0±0,5

5,0±0,5

ТСМК-750-Х-Х

300,0; 450,0; 600,0; 750,0

5,0±0,5

5,0±0,5

Таблица 9 - Скорость движения маятника в момент удара в методе Изода

Модификация

копров

Номинальное значение потенциальной энергии маятника, Дж

Диапазон воспроизводимых скоростей движения маятника в момент удара, м/с

Скорость движения маятника в момент удара, м/с

ТСМК-5-Х-Х

1,0; 2,0; 2,5; 2,75; 4,0; 5,0

от 1,5 до 3,5

3,50±0,35

ТСМК-50-Х-Х

1,0; 2,0; 2,5; 2,75; 4,0; 5,0; 5,5; 7,5; 11,0; 15,0; 22,0; 25,0; 50,0

Таблица 10 - Скорость движения маятника в момент удара в методе ударного растяжения

Модификация

копров

Номинальное значение потенциальной энергии маятника, Дж

Диапазон воспроизводимых скоростей движения маятника в момент удара, м/с

Скорость движения маятника в момент удара, м/с

ТСМК-5-Х-Х

2,0; 4,0

от 1,5 до 2,9

2,90±0,29

ТСМК-50-Х-Х

2,0; 4,0

2,90±0,29

7,5; 15,0; 25,0; 50,0

от 1,5 до 3,8

3,80±0,38

Наименование

характеристики

Модификация

ТСМК-5-Х-Х

ТСМК-50-Х-Х

ТСМК-

150-Х-

Х

ТСМК-

300-Х-

Х

ТСМК-

450-Х-

Х

ТСМК-

750-Х-

Х

Отклонение от расстояния в свету между упорами наковальни l (метод Шарпи), мм, не более

+0,2

Разность между расстоянием от оси качания маятника до отметки на середине бойка и от оси качания маятника до середины образца (метод Шарпи), мм, не более

1

Отклонение от касания бойка маятника с образцом (метод Шарпи), мм, не более

±0,1

Отклонение от касания бойка маятника с образцом (метод Изода), мм, не более,

0,5

Отклонение от симметричности расположения упоров наковальни относительно бойка маятника (метод Шарпи), мм, не более

0,5

Угол клина бойка маятника (метод Шарпи), °

30±1

Отклонение от параллельности боковых поверхностей маятника относительно плоскости его качания на длине 1000 мм (метод Шарпи),мм, не более

1

Наименование

характеристики

Модификация

ТСМК-5-Х-Х

ТСМК-50-Х-Х

ТСМК-

150-Х-

Х

ТСМК-

300-Х-

Х

ТСМК-

450-Х-

Х

ТСМК-

750-Х-

Х

Отклонения от перпендикулярности боковых поверхностей маятника относительно вертикальной поверхности упоров и горизонтальной поверхности опор наковальни на длине 100 мм (метод Шарпи), мм, не более

0,3

Расстояния Lnp от оси качания маятника до центра удара в зависимости от расстояния L от оси качания до середины образца, м, не более

0,995-L±0,005-L, где L - расстояние от оси качания до середины образца, м

Осевой люфт оси качания маятника, мм, натяг не допускается

0,2

Габаритные размеры, мм, не более: копер:

-    ширина

-    глубина

-    высота

700

450

850

1000

650

1120

1900

900

1900

1900

1000

1900

пульт оператора

-    ширина

-    глубина

-    высота

300

110

280

-

Масса, кг, не более:

-    копер

-    пульт оператора

100

3

275

3

1200

1300

Потребляемая мощность, кВт, не более

0,25

0,75

1,50

Условия

эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от +10 до +35 от 40 до 80 от 84 до 106

Наименование

характеристики

Модификация

ТСМК-5-Х-Х

ТСМК-50-Х-Х

ТСМК-

150-Х-

Х

ТСМК-

300-Х-

Х

ТСМК-

450-Х-

Х

ТСМК-

750-Х-

Х

Параметры электрического питания

-    напряжение питающей сети, В

-    частота питающей сети, Гц

от 207 до 253 от 49 до 51

Вероятность безотказной работы за 1000 часов

0,92

Полный средний срок службы, лет, не менее

14

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на табличку, прикрепляемую к корпусу копров, методом офсетной печати.

Комплектность

Таблица 12 - Комплектность средства измерений

Наименование

Обозначение

Количество

Копер маятниковый

ТСМК

1

Комплект маятников либо комплект накладок на маятник

1*

Комплект принадлежностей

1

Контрольный маятник (модификации ТСМК-5-Х-Х, ТСМК-50-Х-Х)

1*

Стол (для модификации ТСМК-50-Х-Х)

1

Копры маятниковые ТСМК. Руководство по эксплуатации

900.000.000 РЭ

1

Копры маятниковые ТСМК-5(50). Инструкция оператору

Копры маятниковые ТСМК-150(300: 450;750). Инструкция оператору

900.000.000-01    ИО

900.000.000-02    ИО

1

Копёр маятниковый ТСМК. Паспорт

900-ХХХ.000.000 ПС

1

Методика поверки

МП-ТМС-004/18

1

* - по согласованию с заказчиком

Поверка

осуществляется по документу МП-ТМС-004/18 «ГСИ. Копры маятниковые ТСМК. Методика поверки», утверждённому ООО «ТМС РУС» «07» февраля 2018 г.

Основные средства поверки:

-    динамометры 2 разряда по ГОСТ 8.640-2011, диапазон измерений от 10 до 1000 Н, ПГ ±0,12 %

и/или

-    весы лабораторные электронные КТ «высокий» по ГОСТ OIML R 76-1-2011 Min 0,05 кг, Max 60 кг;

-    квадрант оптический КО-60, (рег. № 26905-04);

-    секундомер электронный «Интеграл С-01», (рег. № 44154-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых копров с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методах измерений

приведены в документах:

ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

ГОСТ 4647-2015 Пластмассы. Метод определения ударной вязкости по Шарпи ГОСТ 19109-84 Пластмассы. Метод определения ударной вязкости по Изоду

Нормативные документы

ГОСТ 10708-82 Копры маятниковые. Технические условия

71195-18
Номер в ГРСИ РФ:
71195-18
Производитель / заявитель:
Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы"), г. Иваново
Год регистрации:
2018
Cрок действия реестра:
21.05.2029
Похожие СИ
84389-22
84389-22
2022
Общество с ограниченной ответственностью "Метротест" (ООО "Метротест"), г. Нефтекамск, Республика Башкортостан
Срок действия реестра: 14.01.2027
85271-22
85271-22
2022
Общество с ограниченной ответственностью "Завод испытательных приборов" (ООО "ЗИП"), г. Иваново
Срок действия реестра: 15.04.2027
85450-22
85450-22
2022
Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА"), Республика Башкортостан, г. Нефтекамск
Срок действия реестра: 04.05.2027
85678-22
85678-22
2022
"ZwickRoell GmbH & Co. KG", Германия
Срок действия реестра: 26.05.2027
83544-21
83544-21
2021
Общество с ограниченной ответственностью "Эталон-Профит" (ООО "Эталон-Профит"), г. Иваново
78265-20
78265-20
2020
"ZwickRoell GmbH & Co. KG", Германия
Срок действия реестра: 06.05.2025
80875-20
80875-20
2020
Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ"), Республика Башкортостан, г. Нефтекамск
Срок действия реестра: 31.12.2025
73268-18
73268-18
2018
"Instron - division of ITW Limited", США
Срок действия реестра: 30.11.2024
70759-18
70759-18
2018
Общество с ограниченной ответственностью "Метротест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск
Срок действия реестра: 28.03.2028
70241-18
70241-18
2018
"Zwick GmbH & Co. KG", Германия
Срок действия реестра: 26.01.2023
