| Номер в госреестре | 71198-18 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | ОАО "Нефтебаза "Красный Яр", пос.Красный Яр |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-2000 предназначен для измерений объёма нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 2000 м3.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Цилиндрические стенки резервуара включают в себя восемь цельносварных поясов полистовой сборки.
Резервуар стальной вертикальный цилиндрический РВС-2000 (заводской номер резервуара 91) расположен на территории ЦППН-1 УПСВ-4 «Советское» месторождение Томской области ОАО «Томскнефть» ВНК.

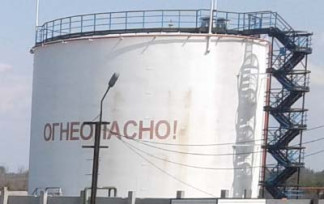

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара
Пломбирование резервуара стального вертикального цилиндрического РВС-2000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности измерений вместимости (геометрический метод), % | ±0,20 |
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-2000 | 1 шт. |
| Паспорт стального вертикального цилиндрического резервуара | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43611-10), метрологические характеристики: диапазон измерений от 0 до 20000 мм, класс точности 2;
- рулетка измерительная металлическая 2-го класса точности Р20Н2К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46391-11;
- толщиномер ультразвуковой УТ-301 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29134-05);
- штангенциркуль 156 ШЦ-Ш-400-0,02 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 11333-88;
- линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 96-70);
- нивелир с компенсатором DSZ3 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-2000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
