Манометры показывающие GM14, 71201-18

Манометры показывающие GM14 (далее по тексту - манометры) предназначены для измерений избыточного давления бурового раствора, неагрессивных и агрессивных жидкостей.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	71201-18
Наименование СИ	Манометры показывающие
Обозначение типа СИ	GM14
Изготовитель	Компания "National Oilwell DHT, L.P. dba MD TOTCO", США
Год регистрации	2018
Срок свидетельства	21.05.2024
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента - трубчатой пружины (трубки Бурдона).

Один конец пружины соединен с штуцером-держателем, пружина при изменении давления деформируется и перемещение её свободного конца с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки манометра, пропорциональное измеряемому давлению. Шкалы давления приборов могут быть отградуированными в МПа, кПа, бар или кгс/см2.

Давление контролируемой среды передается на трубку Бурдона с помощью гидравлической жидкости. Контролируемая среда и гидравлическая жидкость разделены посредством диафрагмы. При этом гидравлическая жидкость поступает на трубку Бурдона через демпфер, сглаживающий пульсации давления.

Пломбировка корпуса манометров не предусмотрена.

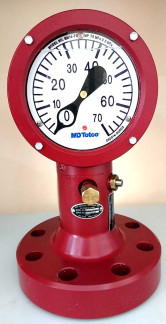

Внешний вид манометров приведен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Верхний предел измерений из ряда - МПа - кПа - бар - кгс/см2	20; 35; 40; 70; 105 21000; 35000; 40000; 42000; 70000 210; 350; 400; 420; 700; 1000; 1050 70; 200; 350; 400; 420; 700; 1000; 1050
Нижний предел измерений, МПа	0
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений	±0,5
Предельная допустимая перегрузка манометров избыточным давлением, % от верхнего предела измерений (ВПИ)	10
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений	±0,4
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106,7

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	20
Габаритные размеры, мм, не более
- высота	330
- ширина	200
- длина	200
Условия эксплуатации:
- температура окружающей среды, °С	от -45 до +65
- относительная влажность, %	от 30 до 80
	до 100 (при температуре +30 °С и ниже)
- атмосферное давление, кПа	от 84 до 106,7
Средний срок службы, лет	10
Средняя наработка на отказ, ч	50000

Знак утверждения типа

наносится на циферблат манометров фотохимическим методом и на титульный лист руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Манометр	в соответствии с заказом	1 шт.
Руководство по эксплуатации	-	1 экз. на партию

Поверка

осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки». Основные средства поверки:

Калибратор Метран 501-ПКД-Р (регистрационный номер 22307-09).

Манометры грузопоршневые МП (регистрационный номер 58794-14, 52189-16). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую или заднюю поверхность корпуса в случае нанесения в виде наклейки, и (или) на стекло прибора в виде оттиска каучукового клейма, и (или) на свидетельство о поверке.
