Государственный реестр средств измерений

Трансформаторы тока ТФЗМ-110Б-II У1, 71206-18

71206-18
Трансформаторы тока ТФЗМ-110Б-П У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 71206-18
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФЗМ-110Б-II У1
Изготовитель ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье
Год регистрации 2018
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТФЗМ-110Б-П У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.

Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформаторов и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформаторов и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

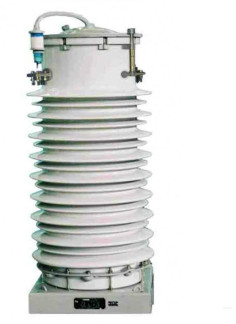

Общий вид трансформаторов с обозначением места пломбирования от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов представлены в таблице 1.

Таблица 1 - Метрологические и технические характеристики трансформаторов

Характеристика

Значение

Номинальный первичный ток !1ном., А

1500

Номинальный вторичный ток 12ном., А

1

Номинальное напряжение ином., кВ

110

Наибольшее рабочее напряжение, кВ

126

Количество вторичных обмоток для измерений

1

Класс точности вторичной обмотки для измерений по ГОСТ 7746-2015

0,5

Номинальная вторичная нагрузка S2HoM с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА

20

Номинальная частота переменного тока, Гц

50

Номинальный коэффициент безопасности КБном вторичных обмоток для измерений, не более

5

Габаритные размеры, (длинахширинахвысота), мм, не более

860х850х1750

Масса, кг, не более

840

Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89

У1

Средняя наработка на отказ, ч

40000000

Средний срок службы, лет

25

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.

Комплектность

Комплектность трансформаторов представлена в таблице 2.

Таблица 2 - Комплектность трансформаторов

Наименование изделия

Количество

Трансформатор тока ТФЗМ-110Б-П У1, зав. №№ 11363, 11368, 11378

3 шт.

Паспорт

3 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);

-    магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, и (или) в паспорт, и (или) на корпус трансформаторов.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
