| Номер в госреестре | 71209-18 |
| Наименование СИ | Комплекты антенн |
| Обозначение типа СИ | РММ AS-05 |
| Изготовитель | "Narda Safety Test Solutions S.r.l.", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты антенн РММ AS-05 (далее - комплекты антенн) предназначены (совместно с измерительными приборами (анализаторами спектра, приемниками измерительными, вольтметрами селективными и т.д.)) для измерений напряженности электрической составляющей и плотности потока энергии переменного электромагнитного поля в диапазоне частот от 30 МГц до 18 ГГц.
Принцип действия комплектов антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенн, в переменное напряжение, передающееся через широкополосное согласующее устройство в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Конструктивно комплект антенн состоит из биконической антенны ВС-01, логопериодической антенны LP-04, рупорной антенны DR-01.
Конструктивно биконическая антенна ВС-01 состоит из двух конических вибраторов, согласующего трансформатора и выходного коаксиального разъема типа N с номинальным входным сопротивлением 50 Ом. В основу работы антенны положен принцип преобразования наведенной на вибраторах электродвижущей силы в соответствующее ей напряжение на выходе антенны. Трансформатор служит для симметрирования и согласования биконического вибратора с несимметричной линией передачи, подключаемой к измерительному прибору.
Конструктивно логопериодическая антенна LP-04 представляет собой логопериодическую решетку диполей с переменнофазным питанием, возбуждаемую несимметричной линией. Двухпроводная линия запитывается через коаксиальный разъем типа N с номинальным входным сопротивлением 50 Ом. На другом конце двухпроводной линии размещена резисторная нагрузка. Система вибраторов, длины которых изменяются по логарифмическому закону, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов. Резисторная нагрузка улучшает согласование и равномерность частотной характеристики антенны.

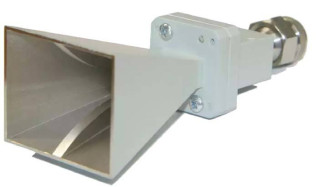

Конструктивно рупорная антенна DR-01 представляет собой плавно расширяющийся двухгребневой волноводный переход с излучающим раскрывом прямоугольного сечения, выполненный как одно целое с диапазонным волноводно-коаксиальным переходом. Плоскость поляризации антенны проходит через ось рупора параллельно узким сторонам апертуры.
Общий вид комплекта антенн, место пломбировки от несанкционированного доступа, места нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунках 1-3.
утверждения типа»
место пломбировки от несанкционированного доступа
место нанесения знака место пломбировки от место для нанесения
поверки несанкционированного наклейки «Знак
доступа утверждения типа»
Рисунок 3 - Общий вид логопериодической антенны LP-04
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц: - биконическая антенна ВС-01 - логопериодическая антенна LP-04 - рупорная антенна DR-01 | от 30 до 200 от 200 до 6000 от 6000 до 18000 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1): - биконическая антенна ВС-01 - логопериодическая антенна LP-04 - рупорная антенна DR-01 | от 6 до 18 от 8 до 42 от 35 до 42 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ±2,0 |
| Коэффициент стоячей волны по напряжению: - логопериодическая антенна LP-04 - рупорная антенна DR-01 | 2,0 2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение выходного сопротивления антенны, Ом | 50 |
| Масса, кг, не более: - биконическая антенна ВС-01 - логопериодическая антенна LP-04 - рупорная антенна DR-01 | ,0 ,5 ,25 ^ ^ о" |
| Габаритные размеры (длинахширинахвысота), мм, не более: - биконическая антенна ВС-01 - логопериодическая антенна LP-04 - рупорная антенна DR-01 | 650x650x1370 780x100x750 55x44x137 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более атмосферное давление, кПа | от +15 до +25 90 от 80 до 106,7 |
наносится типографским способом на титульный лист эксплуатационной документации и на комплект антенн РММ AS-05 методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Комплект антенн (в составе от 1 до 3 шт.): - биконическая антенна | ВС-01 | 1 |
| - логопериодическая антенна | LP-04 | 1 |
| - рупорная антенна | DR-01 | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
осуществляется по документу МП 71209-18 «Инструкция. Комплекты антенн РММ AS-05. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 10.11.2017 г. Основные средства поверки:
- генератор сигналов высокочастотный SMR-40 (рег. №35617-07);
- рабочий эталон второго разряда единицы напряженности электромагнитного поля диапазоне частот от 300 Гц до 1000 МГц по ГОСТ Р 8.805-2012 (КОСИ НЭМП «:Панировка-ЭМ»);
- антенна измерительная П6-23М (рег. №3830-73);
- анализатор спектра Е4440А (рег. № 26411-04);
- измеритель КСВН и ослаблений Р2-135 (рег. № 34753-13);
- измеритель КСВН и ослаблений Р2-137 (рег. № 44619-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплектов антенн с требуемой точностью.
Знак поверки наносится на корпус каждой антенны методом наклейки и в свидетельство
о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплектам антенн РММ AS-05
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
