| Номер в госреестре | 71214-18 |
| Наименование СИ | Датчики частоты вращения оптические |
| Обозначение типа СИ | POG 9 G DN 2048 I |
| Изготовитель | "Baumer Hubner GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики частоты вращения оптические POG 9 G DN 2048 I (далее - датчики) предназначены для измерения частоты вращения валов различных агрегатов.
Принцип действия датчиков основан на измерении частоты следования импульсов, вырабатываемых оптопарой и вращающимся растровым диском (далее - растр).
Конструкция датчиков включает в себя жёстко закреплённый на валу диск с оптическим растром (чередование прозрачных и непрозрачных штрихов). При вращении входного вала датчика, соединённого с контролируемым объектом, освещаемый с одной стороны источником света растр, вращается относительно неподвижного фотоприёмного устройства, находящегося с другой стороны растра, и прерывает световой поток, который регистрируется фотоприёмным устройством.
Выходной дискретный сигнал датчика (последовательность импульсов напряжения) пропорционален числу полос растра и скорости вращении входного вала датчика. Датчики частоты вращения оптические POG 9 G DN 2048 I имеют число полос растра равное 2048.
Датчики выпускаются в односегментном и двухсегментном исполнении, отличающихся тем, что в двухсегментном исполнении на валу закреплены два диска с оптическим растром, и соответственно, двухсегментное исполнение имеет два выходных сигнала пропорциональных частоте вращения.

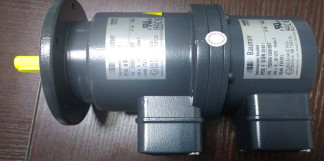

Общий вид датчиков частоты вращения оптических POG 9 G DN 2048 I и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
| Наименование характеристики | Значение |
| Диапазон измерения частоты вращения, об/мин | от 5 до 1200 |
| Пределы допускаемой основной относительной погрешности измерения частоты вращения, % | ±1 |
| Напряжение питания (пост.), В | от 9 до 30 |
| Нормальные условия измерений: - температура окружающей среды, °С | 20±5 |
| Пределы допускаемой дополнительной относительной погрешности измерения частоты вращения, вызванной изменением температуры окружающей среды от нормальных условий (от +15 до +25 °С) в диапазоне рабочих температур, %/°С | ±0,02 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от -30 до +100 |
| Габаритные размеры (диаметр х длина), мм, не более | 85x203 |
| Масса, кг, не более | 2 |
наносится на титульный лист паспорта методом печати. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Датчик частоты вращения оптический | POG 9 G DN 2048 I | 1 шт. |
| Паспорт | 1 экз. | |
| Методика поверки | МП 204/3-21-2017 | 1 экз. |
осуществляется по документу МП 204/3-21-2017 «Датчики частоты вращения оптические POG 9 G DN 2048 I. Методика поверки», утвержденному ФГУП «ВНИИМС» «25» декабря 2017 г.
Основные средства поверки: стенд СП31 (Госреестр СИ № 61681-15); частотомер электронно-счетный ЧЗ-38 (Госреестр № 3433-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
Техническая документация фирмы Baumer Hubner GmbH, Германия
| Зарегистрировано поверок | 30 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
