| Номер в госреестре | 71220-18 |
| Наименование СИ | Термопреобразователи сопротивления взрывозащищенные |
| Обозначение типа СИ | ТСМ 011, ТСП 011 |
| Изготовитель | Закрытое акционерное общество Специализированное конструкторское бюро "Термоприбор" (ЗАО СКБ "Термоприбор"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2028 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления взрывозащищенные ТСМ 011, ТСП 011 (далее по тексту - ТС) предназначены для измерений температуры наружной поверхности труб наземных и подземных трубопроводов и температуры грунта во взрывоопасных зонах классов В-1а, В-1г в соответствии с гл. 3 ПУЭ, в которых могут образовываться взрывоопасные смеси категорий IIA, IIB, ПС групп Т1, ..., Т6 по ТР ТС 012/2011.
Принцип работы ТС основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту - ЧЭ) и величиной изменения температуры.
ТС выполнены во взрывозащищенном исполнении.
Взрывозащищенность ТС в соответствии с ТР ТС 012/2011 обеспечивается видами взрывозащиты либо «взрывонепроницаемая оболочка «d» (далее по тексту - ТС-Exd), либо «искробезопасная электрическая цепь «i» (далее по тексту - ТС-Exi), либо «взрывонепроницаемая оболочка «d» плюс «искробезопасная электрическая цепь «i» (далее по тексту - ТС-Exdi).
ТС состоят из ЧЭ, защитного корпуса, соединительного кабеля и клеммной головки.
В ТС могут быть установлены медные или платиновые ЧЭ.
ЧЭ представляет собой герметизированный измерительный модуль, установленный в защитном корпусе. В защитном корпусе может быть установлено от одного до трех ЧЭ. В измерительном модуле размещён один терморезистивный элемент (далее по тексту - ТРЭ). ТРЭ для ТСМ 011 изготовлен из медного микропровода, а ТРЭ для ТСП 011 - из платинового микропровода или на основе напыленной платиновой плёнки.
Монтажные проводники ЧЭ, расположенные в соединительном кабеле, соединены с зажимами клеммной колодки, установленной в головке.
Соединительный кабель выполнен на основе многожильных медных проводов во фторопластовой изоляции, которые защищены внешними оболочками из:
- нержавеющей трубы и металлорукава в полихлорвиниловой изоляции,
- гибкого рукава (сильфона) в оплетке из нержавеющей проволоки.
Защитный корпус выполнен из нержавеющей стали и представляет собой цилиндр (корпус типа «К1») или параллелепипед (корпус типа «К2») с плоским дном или дном, имеющим радиус кривизны, соответствующий диаметру поверхности, на которую защитный корпус устанавливается на объекте измерений.
Клеммная головка выполнена из литьевого алюминиевого сплава или нержавеющей стали и состоит из корпуса, съемной крышки и вводного устройства для кабеля потребителя. Кабельный ввод клеммной головки обеспечивает возможность подключения ТС к линии потребителя кабелем, кабелем в броне, кабелем в металлорукаве или кабелем в броне и металлорукаве.
В клеммной головке установлена клеммная колодка, которая имеет зажимы для подсоединения монтажных проводников ЧЭ и жил кабеля потребителя.
ТС имеют следующие модели: ТСМ 011, ТСМ 011.01, ТСМ 011.02, ТСМ 011.03, ТСМ 011.100, ТСМ 011.101, ТСМ 011.102, ТСМ 011.103, ТСП 011, ТСП 011.01, ТСП 011.100, ТСП 011.101, различающиеся по типу установленных в них ЧЭ, а также исполнением корпуса и видом взрывозащиты.
Модели ТС имеют исполнения, отличающиеся друг от друга по номинальной статической характеристике (далее по тексту - НСХ) преобразования, по диапазону измерений температуры, по количеству ЧЭ, по конструкции защитного корпуса, по диаметру установочной поверхности, по материалу и длине соединительного кабеля.

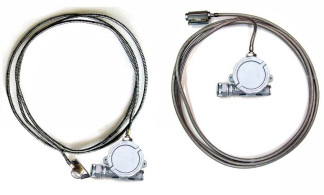

Рисунок 1 - Термопреобразователи сопротивления взрывозащищенные ТСМ 011, ТСП 011 Пломбирование ТС не предусмотрено.
отсутствует.
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -50 до +120; от -50 до +150; от -60 до +120; от -60 до +150 |
| Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009 (1) | 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000 |
| Температурный коэффициент ТС, а по ГОСТ 6651-2009, °С"1 | 0,00428; 0,00391; 0,00385 |
| Класс допуска по ГОСТ 6651-2009 | А, В, С |
| Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры), °С - ТСМ 011 класса A с диапазоном измерений температуры от -50 до +120 °С - ТСП 011 класса А с диапазоном измерений температуры от -50 до +150 °С - ТС класса B с диапазоном измерений температуры от -60 до +150 °С - ТС класса C с диапазоном измерений температуры от -60 до +150 °С | ±(0,15+0,002-|ф ±(0,15+0,002-|ф ±(0,3+0,005-|ф ±(0,6+0,01-И) |
| Количество ЧЭ, шт. | 1, 2 или 3 |
| Наименование характеристики | Значение характеристики |
| Схема соединения внутренних проводов ТС | четырехпроводная |
| Сопротивление электрической изоляции между измерительной цепью и корпусом, МОм, не менее - при температуре от +15 до +25 °С и относительной влажности от 30 до 80 % - при температуре +40 °С и относительной влажности 100 % - при верхнем значении температуры рабочего диапазона измерений температуры | 100 0,5 5,0 |
| Время термической реакции т0,63, определенное при коэффициенте теплоотдачи практически равном бесконечности, с, не более | 60 |
| Диаметр установочной поверхности защитного корпуса, мм | от 60 до 1420 |
| Длина соединительного кабеля, мм | от 500 до 15000 |
| Масса, г, (с комплектом монтажных частей), не более | 7900 |
| Средняя наработка на отказ, ч, не менее | 175 200 |
| Средний срок службы, лет, не менее | 20 |
| Группа исполнения по виброустойчивости по ГОСТ Р 52931-2008 | V3 |
| Вид климатического исполнения ТС по ГОСТ 15150-69 | О1 |
| Группа исполнения ТС по ГОСТ Р 52931-2008 (в диапазоне температур окружающего воздуха от -60 до +80 °С) | Д2 |
| Степень защиты ТС от воздействия воды, твердых тел (пыли) по ГОСТ 14254-2015 | IP68 |
| Примечание (1) - По заказу потребителя допускается изготовление ТС с условным обозначением НСХ преобразования 2000М | |
Вид взрывозащиты по ТР ТС 012/2011 - «взрывонепроницаемая оболочка «d», или «искробезопасная электрическая цепь «i», или «взрывонепроницаемая оболочка «d» плюс «искробезопасная электрическая цепь «i».
ТС по ТР ТС 012/2011 имеют особовзрывобезопасный или взрывобезопасный уровень взрывозащиты и маркировку взрывозащиты в соответствии с действующим сертификатом соответствия требованиям ТР ТС 012/2011.
наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к ТС.
Таблица 2
| Наименование | Обозначение | Количество | Примечание |
| ТС | - | 1 шт | модель и исполнение в соответствии с заказом |
| Паспорт | ВБАЛ 2.821.011 ПС | 1 экз. | - |
| Руководство по эксплуатации | ВБАЛ 2.821.011 РЭ | 1 экз. | поставка в одном экземпляре с первой партией ТС |
| Габаритный чертеж (ГЧ) | - | 1 экз. |
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочие эталоны 2-го, 3-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления платиновые вибропрочные эталонные ПТСВ (Регистрационный № 32777-06);
Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300-08); Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ТУ ВБАЛ 2.821.011 ТУ. Термопреобразователи сопротивления взрывозащищенные ТСМ 011, ТСП 011, ТСМУ 011, ТСПУ 011. Технические условия.
