| Номер в госреестре | 71222-18 |
| Наименование СИ | Твердомеры Бринелля |
| Обозначение типа СИ | EASY 3000 |
| Изготовитель | EASYDUR SRL ,Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Бринелля EASY 3000 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры состоят из устройства приложения нагрузки, измерительного блока, съемного стола, панели управления и камеры.
Объект контроля устанавливается на рабочую поверхность стола или твердомера (при отсутствии стола).
Встроенная панель управления используется для ввода исходных параметров, старта цикла приложения нагрузки, а также с целью отображения, хранения и статистической обработки результатов измерений.
Определение размеров отпечатка для расчета твердости по шкалам Бринелля выполняется с помощью камеры, входящей в комплектность твердомера.

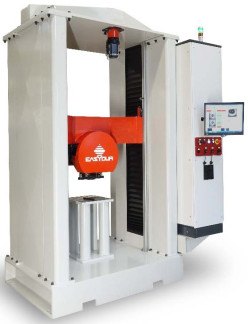

Общий вид твердомеров представлен на рисунке 1.
Программное обеспечение (ПО) твердомеров - встроенное. ПО используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UniverseED |
| Номер версии (идентификационный номер) ПО | 2017.07.17.1155 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Испытательные нагрузки для шкал Бринелля, Н | 612,9; 1226; 1839; 2452; 4903; 7355; 9807; 14710; 29120 | ||
| Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Бринелля, % | ±1,0 | ||
| Диапазоны измерений твердости по шкалам Бринелля | от 8 до 450 ИВ от 95 до 650 HBW | ||
| Пределы допускаемой относительной погрешности измерений твердости по шкалам Бринелля, % | ±3 | ||
| Характеристики камеры: - общее увеличение - диапазон измерений, мм - пределы допускаемой абсолютной погрешности, мм | х0,87 | х1,75 | х3,5 |
| от 0 до 8 | от 0 до 4 | от 0 до 2 | |
| ±0,01 | ±0,005 | ±0,005 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: | |
| - напряжение, В | 380±38 |
| - частота, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 10000 |
| Габаритные размеры твердомеров Бринелля EASY 3000, мм, | |
| не более: | |
| - высота | 2820 |
| - ширина | 2110 |
| - глубина | 1540 |
| Габаритные размеры рабочего пространства стола, мм, не более: | |
| - ширина | 400 |
| - длина | 400 |
| Габаритные размеры рабочего пространства твердомера, мм, | |
| не более: | |
| - ширина | 1100 |
| - длина | 1100 |
| Масса, кг, не более | 3500 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от + 10 до + 50 |
| - относительная влажность воздуха, %, не более | 85 |
| Срок службы, лет, не менее | 10 |
наносится на боковую поверхность корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист инструкции по эксплуатации типографским или иным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Твердомер Бринелля EASY 3000 в составе: | EASY 3000 | 1 шт. |
| - устройство приложения нагрузки | ||
| - измерительный блок | ||
| - панель управления | ||
| - съемный стол | ||
| - камера | ||
| Инструкция по эксплуатации EASY 3000 | 1 экз. | |
| Описание типа | 1 экз. |
осуществляется по документу ГОСТ 8.398-80 «Государственная система обеспечения единства измерений. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки». Основные средства поверки:
- эталонные меры твердости по шкалам Бринелля 2-го разряда по ГОСТ 9031-75;
- эталон единицы силы 2-го разряда по ГОСТ 8.640-2014 (динамометры электронные, предел измерений до 30 кН, пределы допускаемой относительной погрешности ±0,24 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.
Нормативные документы, устанавливающие требования к твердомерам Бринелля EASY 3000
ГОСТ 8.062-85 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля;
ГОСТ 8.398-80 ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки;
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
