| Номер в госреестре | 71224-18 |
| Наименование СИ | Деселерометры электронные переносные |
| Обозначение типа СИ | ДЭП-5А |
| Изготовитель | Общество с ограниченной ответственностью "ТехноАвиаПарк" (ООО "ТехноАвиаПарк"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Деселерометры электронные переносные ДЭП-5А (далее по тексту - деселерометры ДЭП-5А) предназначены для измерения линейного ускорения и определения коэффициента сцепления колеса транспортного средства с поверхностью в момент торможения при полной блокировке колёс.
Принцип действия деселерометра ДЭП-5А основан на измерении линейного ускорения, действующего в момент торможения транспортного средства, и пересчёте измеренного ускорения в значение коэффициента сцепления.
Деселерометр состоит из выносного акселерометра и блока обработки и регистрации. Блок обработки и регистрации собран в ударопрочном защищённом контейнере из ABS-пластика.
В состав блока обработки и регистрации входят:
- панель управления с органами управления;
- цветной 5-ти дюймовый дисплей;
- приёмник сигналов GPS;
- термопринтер;
- GSM - модем (опция);
- вычислительное устройство;
- аккумуляторная батарея 12 В.
Выносной акселерометр представляет собой отдельный модуль, включающий в себя двухосевой акселерометр, схему преобразования и передачи сигнала, аккумуляторные батареи. Выносной акселерометр соединён с блоком обработки и регистрации по беспроводной связи на частоте 2,4 ГГц.

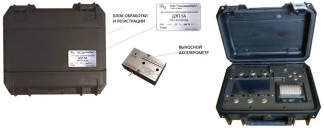

В качестве дополнительных опций деселерометр комплектуется USB накопителем. Общий вид деселерометра ДЭП-5А представлен на рисунке 1.
Для защиты от несанкционированного доступа выполнено опломбирование головок винтов устройств, входящих в состав деселерометра ДЭП-5А Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2-3.
ООО Tcuoksdnpr
тли «л».Ий № • ЛГг.. CIJ
ПЛОМБА
МЕСТО НАНЕСЕНИЯ ЗНАКА ПОВЕРКИ
В деселерометре ДЭП-5А используется встроенное программное обеспечение (далее - ПО). ПО состоит из двух частей - модуля ПО выносного акселерометра и модуля ПО блока обработки и регистрации.
ПО недоступно для изменения вне заводских условий без использования специального оборудования производителя. Для защиты от несанкционированного доступа к ПО используется пломбирование блоков, механически блокирующее возможность доступа к ячейкам и модулям изделия.
ПО выносного акселерометра предназначено для:
- приёма и обработки информации с выносного акселерометра.
ПО блока обработки и регистрации предназначено для:
- выполнения расчёта коэффициента сцепления;
- выполнения пересчета измеренного коэффициента сцепления в нормативный;
- представления результатов измерений и расчетов в виде протокола на экране дисплея, бумажном или электронном носителях;
- рассылке протокола потребителям по каналам GSM связи.
Уровень защиты встроенного ПО «Средний» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные метрологически значимой части ПО указаны в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения деселерометра ДЭП-5А
| Идентификационные признаки | Значения | |
| ПО блока обработки и регистрации | ПО выносного акселерометра | |
| Идентификационное наименование ПО | ANT_SAM3 | ANT_MEGA8 |
| Номер версии ПО (идентификационный номер) | не ниже 0.1.1 | не ниже 0.1.1 |
| Цифровой идентификатор ПО | 4649352d7bce5a7af4098cf781 7a1e08cfb3cf4b1) | f9e32af9115b9212d48b6b940 3e963c6fc0d4c561) |
| Алгоритм вычисления идентификатора ПО | SHA1 | SHA1 |
Примечание: 1 - значение контрольных сумм приведено для версии ПО 0.1.1
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейного ускорения, м/с | от 0 до 9,81 |
| Пределы допускаемой приведённой погрешности измерений линейного ускорения, % | ±1 |
| Диапазон измерений коэффициента сцепления | от 0 до 1 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента сцепления | ±0,01 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение питания постоянного тока, В | от 10 до 13 |
| Потребляемая мощность, В А, не более -блок обработки и регистрации | 8 |
| -выносной акселерометр | 0,5 |
| Габаритные размеры, мм, не более - блок обработки и регистрации | |
| - длина | 273 |
| - ширина | 250 |
| - высота | 125 |
| - выносной акселерометр | |
| - длина | 100 |
| - ширина | 35 |
| - высота | 70 |
| Масса, кг, не более | |
| - блок обработки и регистрации | 4,5 |
| - выносной акселерометр | 0,15 |
| Время работы от встроенного блока питания, ч, не менее | 2,5 |
| Наименование характеристики | Значение |
| Условия эксплуатации - темпера окружающей среды, С - относительная влажность воздуха при температуре 25 0С, %, не более - атмосферное давление, гПа | от -20 до +45 98 700 до 1070 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 3.1 |
| Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 | IP54 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 5000 |
наносится на лицевую панель блока обработки и регистрации методом сеткографии и на титульный лист паспорта деселерометра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование оборудования | Обозначение | Количество |
| Блок обработки и регистрации | ТВСГ.402139.050 | 1 шт. |
| Выносной акселерометр | ТВСГ.408119.001 | 1 шт. |
| USB накопитель (опция*) | - | 1 шт. |
| Зарядное устройство 12В/2А | - | 1 шт. |
| Кронштейн универсальный | - | 1 шт. |
| Кабель подключения к автомобильной сети 12В | - | 1 шт. |
| Кабель зарядки аккумулятора выносного акселерометра | - | 1 шт. |
| Переходник для подключения USB накопителя (опция 1) | - | 1 шт. |
| Деселерометр ДЭП-5А. Руководство по эксплуатации Деселерометр ДЭП-5А. Паспорт | ТВСГ.402139.050 РЭ ТВСГ.402139.050 ПС | 1 экз. 1 экз. |
| Деселерометры ДЭП-5А. Методика поверки | МП 253-003-2018 | 1 экз. на партию |
| Примечание: 1) - комплектность поставки оговаривается при заказе | ||
осуществляется по документу МП 253-003-2018 «Деселерометры ДЭП-5А. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева 10.02.2018 г.
Основные средства поверки:
Рабочий эталон 2 разряда по ГОСТ 8.577 - 2002 «ГСИ. Государственная поверочная схема для средств измерений линейных ускорений и плоского угла при угловом перемещении твёрдого тела».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на панель управления блока обработки и регистрации.
приведены в эксплуатационном документе.
ГОСТ 8.577 - 2002 «ГСИ. Государственная поверочная схема для средств измерений линейных ускорений и плоского угла при угловом перемещении твёрдого тела» ТВСГ.402139.050ТУ «Деселерометры ДЭП-5А. Технические условия»
