| Номер в госреестре | 71229-18 |
| Наименование СИ | Толщиномеры |
| Обозначение типа СИ | NS |
| Изготовитель | "Shinkawa Sensor Technology, Inc.", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры модели NS (далее - толщиномеры) предназначены для измерений толщины изделий.
Принцип действия толщиномеров основан на вихретоковом методе неразрушающего контроля. Вихретоковый метод заключается в создании в катушках вихретокового преобразователя электромагнитного поля и возбуждении вихревых токов в электропроводящем металлическом основании. Электромагнитное поле вихретоковых токов воздействует на катушки вихретокового преобразователя, наводя в них электродвижущую силу. По измеренному напряжению блок обработки информации рассчитывает толщину непроводящего изделия.
Толщиномеры состоят из вихретокового преобразователя NS-020A, блока обработки информации VN-020A-20 и кабеля NW-100A. Для отображения результатов измерений к блоку обработки информации VN-020A-20 подключается дисплейный модуль.

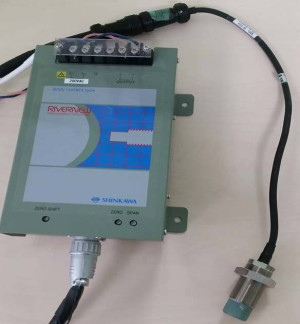

Общий вид толщиномера и дисплейного модуля представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Толщиномеры имеют встроенное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, настройки и передачи данных.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | A301-01 AGC uGPC |
| Номер версии (идентификационный номер) ПО | BMCIS-GAP(AGC) 2016 00806 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины изделий, мкм | от 20 до 2000 |
| Пределы допускаемой абсолютной погрешности измерений толщины изделий, мкм | ±10 |
| Наименование характеристики | Значение |
| Рабочий зазор, мкм | от 800 до 2800 |
| Выходной сигнал, В | от 0 до 2 |
| Напряжение переменного тока, В | 220±22 |
| Частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 3 |
| Габаритные размеры, мм, не более: | |
| преобразователь вихретоковый NS-020A: | |
| - диаметр | 25 |
| - длина | 500 |
| блок обработки информации VN-020A-20: | |
| - высота | 75 |
| - ширина | 130 |
| - длина | 215 |
| Длина кабеля NW-100A, м, не менее | 6 |
| Масса, кг, не более: | |
| - преобазователь вихретоковый NS-020A | 0,3 |
| - блок обработки информации VN-020A-20 | 2,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от +15 до +25 95 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 20000 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность поставки средства измерений
| Наименование | Обозначение | Кол-во |
| Преобразователь вихретоковый | NS-020A | 1 шт. |
| Блок обработки информации | VN-020A-20 | 1 шт. |
| Кабель | NW-100A | 1 шт. |
| Дисплейный модуль | 482-V2-5-DP | 11) 1 ' шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 2512-0002-2017 | 1 экз. |
| ^Определяется договором поставки | ||
осуществляется по документу МП 2512-0002-2017 «ГСИ. Толщиномеры модели NS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 июля 2017 г.
Основные средства поверки:
Меры толщины покрытий МТ (регистрационный № 50316-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус блока обработки информации и/или на свидетельство
о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «Shinkawa Sensor Technology, Inc.», Япония
