| Номер в госреестре | 71231-18 |
| Наименование СИ | Преобразователи термоэлектрические поверхностные |
| Обозначение типа СИ | 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ |
| Изготовитель | "Thermo Engineering S.r.l.", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические поверхностные серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры поверхности твердых тел.
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП состоят из измерительной вставки с одним или двумя чувствительными элементами, защитной оболочки, керамической клеммной платформы или клеммной соединительной головки (или без головки - с присоединительными выводами или разъемами) и металлической пластины, приваренной к защитной оболочке измерительного наконечника. Термопреобразователи имеют разборные и неразборные конструктивные исполнения. В качестве чувствительных элементов (ЧЭ) применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования по ГОСТ Р 8.585-2001.
Преобразователи термоэлектрические поверхностные серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ отличаются друг от друга метрологическими характеристиками и конструктивным исполнением. ТП имеют следующие исполнения: 111ТЕ07, 111ТЕ08, 111ТЕ09, 112ТЕ06, 112ТЕ07, 112ТЕ08, 113ТЕ03, 113ТЕ04, 113ТЕ06, 114ТЕ03, 114ТЕ04, 114ТЕ06, 215ТЕ04, 215ТЕ05, 215ТЕ07, 215ТЕ10.
Исполнения ТП разделены на четыре группы по конструктивному сходству.
К группе 1 относятся ТП исполнений 111ТЕ07, 111ТЕ08, 111ТЕ09, 112ТЕ06, 112ТЕ07, 112ТЕ08. Данные термопреобразователи конструктивно выполнены из измерительной вставки и защитного чехла в виде завальцованной с одного конца трубки, соединенной с керамической клеммной головкой. К защитному чехлу измерительного наконечника приварена металлическая пластина. ТП могут использоваться с защитной арматурой (по заказу).
В группу 2 входят ТП исполнений 113ТЕ03, 114ТЕ03, 215ТЕ10, которые состоят из несменной измерительной вставки, защитного чехла - завальцованной с одного конца трубки, соединенной с небольшой клеммной соединительной головкой. К защитному чехлу измерительного наконечника приварена металлическая пластина. Данные исполнения ТП дополнены присоединительным кабелем и могут поставляться в комплекте с защитной арматурой (по заказу).
В группу 3 входят ТП исполнений 113ТЕ04, 113ТЕ06, 114ТЕ04, 114ТЕ06, 215ТЕ05, которые состоят из несменной измерительной вставки, защитного чехла и присоединительного кабеля. К защитному чехлу измерительного наконечника приварена металлическая пластина. Дополнительно могут иметь резьбу для технологического соединения и пружину у основания провода, для предотвращения загиба или повреждения кабеля ТП.
В группу 4 входят ТП исполнений 215ТЕ04, 215ТЕ07, которые состоят из измерительной вставки, защитного чехла и присоединительного кабеля с удлинительными проводами. К защитному чехлу измерительного наконечника приварена металлическая пластина. Конструкция ТП дополнительно предусматривает защитный стержень у основания провода, для предотвращения загиба или повреждения кабеля, а так же штуцер для монтажа ТП (по заказу).
Для обеспечения плотного контакта измерительной вставки с дном защитного чехла конструкцией ТП предусматривается наличие скользящего компрессионного штуцера для ТП исполнений 113ТЕ03, 114ТЕ03, 215ТЕ10, 113ТЕ04, 113ТЕ06, 114ТЕ04, 114ТЕ06, 215ТЕ05, 215ТЕ04, 217ТЕ07.
Конструкция соединительных головок ТП исполнений 111ТЕ07, 111ТЕ08, 111ТЕ09, 112ТЕ06, 112ТЕ07, 112ТЕ08 предусматривает возможность использовать измерительные преобразователи утвержденных типов (по заказу).
Для всех исполнений ТП измерительная вставка изготавливается из гибкого, вибростой-кого кабеля с минеральной изоляцией проводов. Материал защитного чехла измерительной вставки - нержавеющая сталь 310, 316, 321 или никелевый сплав Inconel 600 и другие материалы по заказу.
Материал защитной арматуры и фланца - сталь AISI316/316L, A350 LF2, ASTM A105, Монель 400, сплав 625, сплав 825, AISI310, AISI321, AISI347H, AISI410, AISI446, Дуплекс F51, Супердуплекс F55, Hayness HR160, АРМКО-железо и другие материалы по заказу.
Преобразователи термоэлектрические серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ изготавливаются во взрывозащищенных исполнениях.
Фотографии общего вида ТП приведены на рисунках 1-5.
i

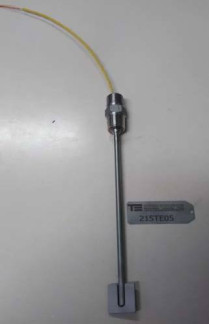

Рисунок 10 - ТП исполнения 113TE04, 114TE04, 215TE05
Рисунок 11 - ТП исполнения 113TE06, 114TE06
I
Рисунок 12 - ТП исполнения 215TE07 Рисунок 13 - ТП исполнения 215TE04
Пломбирование термопреобразователей не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики преобразователей термоэлектрических
| Условное обозначение НСХ | Класс допуска | Диапазон измерений температуры, °С | Пределы допускаемых отклонений ТЭДС ЧЭ ТП от НСХ, °С (*) | Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (*) (**) |
| 1 | от -40 до +375 | ±1,5 | ±3,5 | |
| К | св. +375 до +1100 | ±0,0044 | ±(2+0,004 t) | |
| 2 | от -40 до +333 | ±2,5 | ±4,5 | |
| св. +333 до +1100 | ±0,0075 t | ±(2+0,0075 t) |
| Условное обозначение НСХ | Класс допуска | Диапазон измерений температуры, °С | Пределы допускаемых отклонений ТЭДС ЧЭ ТП от НСХ, °С (*) | Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С « (**} |
| J | 1 | от -40 до +375 св. +375 до +750 | ±1,5 ±0,004 t | ±3,5 ±(2+0,0044) |
| 2 | от -40 до +333 св. +333 до +900 | ±2,5 ±0,0075 t | ±4,5 ±(2+0,0075 t) | |
| T | 1 | от -40 до +125 св. +125 до +350 | ±0,5 ±0,004 t | ±2,5 ±(2+0,004 t) |
| 2 | от -40 до +135 св. +135 до +400 | ±1,0 ±0,0075 t | ±3,0 ±(2+0,0075 t) | |
| N | 1 | от -40 до +375 св. +375 до +1100 | ±1.5 ±0,004 t | ±3,5 ±(2+0,004 t) |
| 2 | от -40 до +333 св. +333 до +1100 | ±2.5 ±0,0075 t | ±4,5 ±(2+0,0075 t) | |
| E | 1 | от -40 до +375 св. +375 до +800 | ±1,5 ±0,004 t | ±3,5 ±(2+0,004 t) |
| 2 | от -40 до +333 св. +333 до +900 | ±2,5 ±0,0075 t | ±4,5 ±(2+0,0075 t) | |
| Примечания: (*) ^ ’ - где t - значение измеряемой температуры, °С; (**) ^ v ' - при измерении температуры поверхности твердых тел с применением специальной теплопроводящей пасты. | ||||
Таблица 2 - Основные технические характеристики преобразователей термоэлектрических поверхностных серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ_
| Наименование характеристики | Исполнения ТП | |||
| 111ТЕ07 111ТЕ08 111ТЕ09 112ТЕ06 112ТЕ07 112ТЕ08 | 113ТЕ03 114ТЕ03 215ТЕ10 | 113ТЕ04 113ТЕ06 114ТЕ04 114ТЕ06 215ТЕ05 | 215ТЕ04 215ТЕ07 | |
| Время термической реакции, с, не более: - Т0,63 - Т0,90 | 6 10 | |||
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 % (при 100 В постоянного тока), МОм, не менее | 100 | |||
| Длина монтажной части, мм | от 5 до 10000 (и более -по специальному заказу) | от 50 до 5000 (и более - по специальному заказу) | от 50 до 20000 (и более -по специальному заказу) | |
| Диаметр измерительной вставки, мм | от 3 до 12 (и более -по специальному заказу) | от 3 до 12 (и более - по специальному заказу) | от 3 до 12 (и более -по специальному заказу) | |
| Наименование характеристики | Исполнения ТП | |||
| 111ТЕ07 111ТЕ08 111ТЕ09 112ТЕ06 112ТЕ07 112ТЕ08 | 113ТЕ03 114ТЕ03 215ТЕ10 | 113ТЕ04 113ТЕ06 114ТЕ04 114ТЕ06 215ТЕ05 | 215ТЕ04 215ТЕ07 | |
| Масса, кг, не более | 10,0 | 10,0 | 5,0 | |
| Средний срок службы, лет, не менее | 10 | |||
| Средняя наработка на отказ, ч | 43000 | |||
| Рабочие условия эксплуатации: - температура окружающей среды, С - относительная влажность воздуха, %, не более | от -60 до +180 95 | от -60 до +120(1) 95 | от -50 до +120 95 | |
| Степень защиты от влаги и пыли по ГОСТ 14254-2015 (МЭК 60529) | IP65/ IP66/ IP68 (в зависимости от типа соединительной головки) | IP65 (для исполнений 215TEхх) IP66 (для исполнений 113TEхх и 114TEхх) | ||
| (1) - Указаны предельные значения, конкретный диапазон, не превышающий данные предельные значения, в зависимости от конструктивного исполнения указан в паспорте и приводится на шильдике ТС. | ||||
| Таблица 3 - Маркировка взрывозащищенного исполнения ТП | ||
| Взрывозащищенное исполнение ТП | Маркировка взрывозащиты по ГОСТ 31610.0-2014 (МЭК 60079-0:2011), ГОСТ 31610.26-2012/ МЭК 60079-26:2006 | Маркировка защиты от воспламенения по горючей пыли по ГОСТ 31610.0-2014 (МЭК 60079-0:2011) |
| 215ТЕ(04, 05, 07, 10) ExnA/Extc | 2Ex nA IIC T6/T5/T4 GcX | Ex tc IIIC T85°C/T100°C/T135°C Dc X |
| 215ТЕ(04, 05, 07, 10)/Exia | 0Ex ia IIC T6/T5/T4 Ga X | Ex ia IIIC T85°C/T100°C/T135°C Da X |
| 11^(07, 08, 09) /Exd/Exdb/Exta/tb | 1Ex d IIC T6/T5/T4/T3 Gb, 1Ex db IIC T6/T5/T4/T3, Ga/Gb Ex d IIC T6/T5/T4/T3 | Ex tb IIIC T85°C/T100°C/T135°C/ T200°C Db, Ex ta/tb IIC T85°C/ T100°C/ T135°C/T200°C Da/Db X |
| 112TЕ(06, 07, 08) /Exia | 0Ex ia IIC T6/T5/T4/T3 Ga X, Ga/Gb Ex ia IIC T6/T5/T4/T3 X | Ex ia IIIC T85°C/T100°C/T135°C/T200°C Da X, Ex ia IIIC T85°C/ T100°C/ T135°C/ T200°C Da/Db X |
| ЮТЕ(03, 04, 06) /Exma | 0Ex ma IIC T6/T5/T4 Ga X | Ex ma IIIC T85°C/T100°C/T135°C Da X |
| 114TЕ(03, 04, 06) /Exia | 0Ex ia IIC T6/T5/T4 Ga X | Ex ia IIIC T85°C/T100°C/T135°C Da X |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом и/или на шильдик ТП.
Таблица 4
| Наименование и обозначение | Количество | Примечание |
| Преобразователь термоэлектрический поверхностный | 1 шт. | исполнение в соответствии с заказом |
| Паспорт (на русском языке) | 1 экз. | - |
| Методика поверки МП 207-011-2018 | 1 экз. | на партию (при поставке в один адрес) |
осуществляется по документу МП 207-011-2018 «Преобразователи термоэлектрические поверхностные серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ. Методика поверки», утверждённому ФГУП «ВНИИМС» 27.02.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13)
Калибраторы температуры поверхностные КТП (Регистрационный № 53247-13). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя «Thermo Engineering S.r.l.», Италия.
