| Номер в госреестре | 71232-18 |
| Наименование СИ | Тахеометры электронные под товарным знаком TOPCON серии GM и товарным знаком SOKKIA серий iM, CX-60 |
| Изготовитель | "TOPCON CORPORATION", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные под товарным знаком TOPCON серии GM и товарным знаком SOKKIA серий iM, CX-60 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых, строительных и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных или плёночных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны лазерного излучения дальномера - 690 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Выпускаемые модификации тахеометров различаются внешним видом, применяемым программным обеспечением, погрешностью измерений углов и расстояний.
Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометров расположена панель управления с жидкокристаллическим дисплеем и кнопками управления, а также наводящий винт вертикального круга. На задней панели тахеометров расположен входной зрачок оптического центрира и панель управления с жидкокристаллическим дисплеем и кнопками управления. На боковых панелях тахеометров расположены наводящий винт горизонтального крута, отсек под аккумуляторную батарею, а также USB порт для подключения внешнего устройства накопления данных и разъем D-sub для подключения к ПК.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Общий вид тахеометров представлен на рисунках 1, 2, 3.

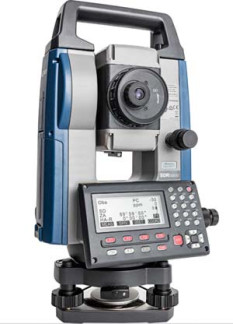

Рисунок 1 - Общий вид тахеометров элек- Рисунок 2 - Общий вид тахеометров электронных под товарным знаком SOKKIA тронных под товарным знаком SOKKIA серии iM серии CX-60
Рисунок 3 - Общий вид тахеометров электронных под товарным знаком TOPCON серии GM
Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Тахеометры электронные под товарным знаком TOPCON серии GM и товарным знаком SOKKIA серии iM имеют встроенное программное обеспечение (далее - ВПО) «MCPU». Тахеометры электронные под товарным знаком SOKKIA серии CX-60 имеют ВПО «DCPU». ВПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | MCPU | DCPU |
| Номер версии (идентификационный номер ПО), не ниже | 1-1.00EN 07 | 1-2.57E 13 |
| Цифровой идентификатор ПО | 16564fea | 404ee50c |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | |
Таблица 2 - Метрологические характеристики тахеометров серий GM, iM
| Наименование характеристики | Значение | |||||
| Модификация | GM-101 iM-101 iM-101L | GM-102 iM-102 iM-102L | GM-103 iM-103 iM-103L | GM-105 iM-105 iM-105L | GM-52 iM-52 | GM-55 iM-55 |
| Диапазон компенсации компенсатора, ', не менее | ±6 | |||||
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ” | ±1 | |||||
| Дискретность отсчитывания измерений: - углов, ” - расстояний, мм | 0,5/1 | 1/5 0,1/1 | ||||
| Диапазон измерений: - углов, ° - расстояний, м, не менее: - отражательный режим на 1 призму - отражательный режим на отражательную плёнку (90*90) мм - диффузный режим | от 0 до 360 от 1,3 до 6000,0 от 1,3 до 500,0 от 0,3 до 1000,01) | от 0 до 360 от 1,3 до 4000,0 от 1,3 до 500,0 от 0,3 до 500,01) | ||||
| Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ” | ±2 | ±4 | ±6 | ±10 | ±4 | ±10 |
| Допускаемая средняя квадратическая погрешность измерений углов, ” | 1 | 2 | 3 | 5 | 2 | 5 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим на 1 призму - отражательный режим на отражательную плёнку (90*90) мм - диффузный режим: - от 0,3 до 200,0 м включ. - св. 200 до 350 м включ. - св. 350 до 1000 м включ. | ±2-(1,5+2,0-10'6-D) ±2-(2+2-10'6-D) ±2-(2+2-10'6-D) ±2-(5+10-10'6-D) ±2-(10+10-10'6-D), где D - измеряемое расстояние, мм | |||||
| Наименование характеристики | Значение | |||||
| Модификация | GM-101 iM-101 iM-101L | GM-102 iM-102 iM-102L | GM-103 iM-103 iM-103L | GM-105 iM-105 iM-105L | GM-52 iM-52 | GM-55 iM-55 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим на 1 призму - отражательный режим на отражательную плёнку (90*90) мм - диффузный режим: - от 0,3 до 200,0 м включ. - св. 200 до 350 м включ. - св. 350 до 1000 м включ. | 1,5+2,0-10'6-D 2+2-10'6-D 2+2-10'6-D 5+10-10'6-D 10+10-10'6-D, где D - измеряемое расстояние, мм | |||||
| ^ - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 0,90 по ГОСТ 8.557-2007 | ||||||
| Наименование характеристики | Значение | |
| Модификация | CX-62 CX-62L | CX-65 CX-65L |
| Диапазон компенсации компенсатора, ', не менее | ±6 | |
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ” | ±1 | |
| Дискретность отсчитывания измерений: - углов, ” - расстояний, мм | 1/5 1/10 | |
| Диапазон измерений: - углов, ° - расстояний, м, не менее: - отражательный режим на 1 призму - отражательный режим на отражательную плёнку (90^90) мм - диффузный режим | от 0 до 360 от 1,3 до 4000,0 от 1,3 до 500,0 от 0,3 до 350,01) | |
| Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ” | ±4 | ±10 |
| Допускаемая средняя квадратическая погрешность измерений углов, ” | 2 | 5 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим на 1 призму - отражательный режим на отражательную плёнку (90x90) мм - диффузный режим: - от 0,3 до 200 м включ. - св. 200 до 350 м включ. | ±2-(2+2,0-10'6-D) ±2-(3+2-10'6-D) ±2-(3+2-10'6-D) ±2-(5+10-10'6-D) где D - измеряемое расстояние, мм | |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим на 1 призму - отражательный режим на отражательную плёнку (90x90) мм - диффузный режим: - от 0,3 до 200 м включ. - св. 200 до 350 м включ. | 2+2-10'6-D 3+2-10'6-D 3+2-10'6-D 5+10-10'6-D где D - измеряемое расстояние, мм | |
| 1) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 0,90 по ГОСТ 8.557-2007 | ||
| Наименование характеристики | Значение |
| Увеличение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 45 |
| Угловое поле зрения зрительной трубы, не менее | 1°30' |
| Наименьшее расстояние визирования, м, не менее | 1,3 |
| Цена деления круглого установочного уровня, '/2 мм | 10 |
| Параметры электропитания внутреннего аккумулятора: - напряжение питания постоянного тока, В - ёмкость, Ач | 7,2 5,241)/2,432) |
| Диапазон рабочих температур, °С | от -35 до +501) от -20 до +602) |
| Габаритные размеры (Д*Ш*В), мм, не более | 183*174х3483) 183*181*3484) |
| Масса, кг, не более | 5,3 |
| 1) - для модификаций GM-101, GM-102, GM-103, GM-105, iM-101L, iM-102L, iM-103L, iM-105L 2) - для модификаций GM-52, GM-55, iM-52, iM-55, iM-101, iM-102, iM-103, iM-105 3) - для комплектации с одним дисплеем 4) - для комплектации с двумя дисплеями | |
Таблица 5 - Технические характеристики тахеометров серии CX-60
| Наименование характеристики | Значение |
| Увеличение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 45 |
| Угловое поле зрения зрительной трубы, не менее | 1°30' |
| Наименьшее расстояние визирования, м, не менее | 1,3 |
| Цена деления круглого установочного уровня, '/2 мм | 10 |
| Параметры электропитания внутреннего аккумулятора: - напряжение питания постоянного тока, В - ёмкость, Ач | 7,2 2,43 1) |
| Диапазон рабочих температур, °С | от -35 до +501) от -20 до +602) |
| Габаритные размеры (Д*Ш*В), мм, не более | 191*174х3483) 191*181х3484) |
| Масса, кг, не более | 5,4 |
| 1) - для модификаций CX-62L, CX-65L 2) - для модификаций CX-62, CX-65 3) - для комплектации с одним дисплеем 4) - для комплектации с двумя дисплеями | |
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Тахеометр электронный | - | 1 |
| Аккумуляторная батарея | - | 2 |
| Набор инструментов для юстировки | - | 1 |
| Транспортировочный кейс | - | 1 |
| Плечевые ремни | - | 1 |
| Бленда | - | 1 |
| Крышка объектива | - | 1 |
| Зарядное устройство | - | 1 |
| СD-диск с ПО | - | 1 |
| Методика поверки | МП АПМ 63-17 | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
осуществляется по документу МП АПМ 63-17 «Тахеометры электронные под товарным знаком TOPCON серии GM и товарным знаком SOKKIA серий iM, CX-60. Методика поверки», утверждённому ООО «Автопрогресс-М» «8» декабря 2017 г.
Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- эталон 1 разряда (фазовый светодальномер) по ГОСТ Р 8.750-2011;
- линейные базисы по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «TOPCON CORPORATION», Япония
| Зарегистрировано поверок | 11312 |
| Поверителей | 56 |
| Актуальность данных | 17.11.2024 |
