| Номер в госреестре | 71234-18 |
| Наименование СИ | Измерители сопротивления обмоток |
| Обозначение типа СИ | WR50 и WR14 |
| Изготовитель | "Raytech GmbH", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители сопротивления обмоток WR50 и WR14 (далее по тексту - измерители) предназначены для измерений электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях.
Принцип действия измерителей основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него силы постоянного тока неизменного значения от внутреннего источника тока и вычислении значения электрического сопротивления постоянному току по закону Ома. Входной аналоговый сигнал преобразуется с помощью аналого-цифрового преобразователя (далее по тексту - АЦП), обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние электрического сопротивления соединительных проводников.
Измерители используются для проверки обмоток трансформаторов, электродвигателей и других электрических машин в производственных и полевых условиях.
Измерители имеют три канала измерения. Измерительный ток последовательно пропускается через объекты измерения всех каналов.
Измерители имеют автоматические системы внутреннего охлаждения, калибровки и самодиагностики и не требуют настройки.
Процесс управления всеми функциями измерителей осуществляется через систему меню с помощью сенсорного жидкокристаллического дисплея (далее по тексту - ЖК-дисплей).
Измеритель состоят из следующих основных узлов:
- стабилизированный источник постоянного испытательного тока на несколько фиксированных значений;
- устройство точного измерения напряжения постоянного тока;
- цветной сенсорный ЖК-дисплей с подсветкой;
- микропроцессор;
- устройство разрядки;
- источник питания.
Результаты до 10 000 измерений могут быть сохранены в памяти измерителей, удалены, помечены уникальными именами, откорректированы, выведены на печать встроенным принтером, через USB-порт записаны на внешний носитель.
Для привязки результатов измерений ко времени их выполнения измерители имеют системные часы, для записи кривых охлаждения - таймер.
Измерители имеют режим температурной коррекции электрического сопротивления, включаемый оператором. В режиме температурной коррекции результаты измерений электрических сопротивлений образцов приводятся к температуре, выбираемой оператором. Коррекция проводится по хранимым в памяти измерителей значениям температурных коэффициентов электрических сопротивлений стандартных образцов (меди и алюминия) или введенных оператором. Значения температуры вводятся вручную или автоматически измеряются непосредственно измерителем при подключении внешних измерительных преобразователей температуры (до трех штук) с помощью гибкого кабеля. Наличие внешних измерительных преобразователей температуры определяется измерителями автоматически. Оба результата измерения (без коррекции и с коррекцией) сохраняются в памяти измерителей.
Измерители имеют предупредительную световую и звуковую сигнализации режима работы и автоматическое выключение при перегреве.
Для связи с компьютером используется интерфейс RS-232.
Конструктивно измерители выполнены в пластиковом противоударном, виброзащищенном, водонепроницаемом корпусе, снабженном крышкой с автоматическим клапаном для уравнивания давления внутри и снаружи измерителей. Фронтальная панель выполнена из анодированного металла.
На фронтальной панели размещены разъемы для подключения объекта измерений, внешнего зуммера или мигалки для оповещения об опасности, внешних датчиков температуры, устройств USB («HOST» и «DEVICE»), компьютера (разъем RS-232), кабеля питания, лампы сигнализации о подаче тока на объект измерений и безопасном режиме, кнопка аварийного останова, клемма заземления, ЖК-дисплей, термопринтер, отверстия вентиляции. Питание измерителей осуществляется от сети переменного тока.
Для предотвращения несанкционированного доступа измерители имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.
Измерители выпускаются в следующих модификациях: WR14, WR50-12 и WR50-13, отличающихся силой постоянного тока при измерении электрического сопротивления постоянному току и количеством каналов.

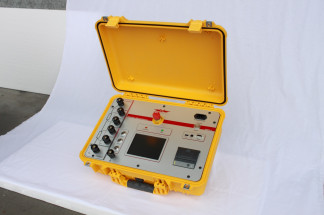

Общий вид измерителей с указанием мест пломбирования и нанесения знака поверки представлен на рисунке 1.
б) модификации WR50-12/13 Рисунок 1 - Общий вид измерителей с указанием мест пломбирования
и нанесения знака поверки
Измерители имеют встроенное программное обеспечение (далее по тексту - ПО). Характеристики встроенного ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования измерителей и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не доступна для пользователя.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер ПО), не ниже | - |
| Цифровой идентификатор ПО | - |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики измерителей приведены в таблицах 2, 3.
| Сила постоянного тока при измерении электрического сопротивления постоянному току | Верхнее значение предела измерений электрического сопротивления постоянному току | Разрешение, /р | Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току |
| Модификации WR50-12/13 | |||
| от 30 до 50 А | 1,3 Ом | 0,05 мкОм | ± (0,001/изм1) + /р2)) |
| от 15 до 30 А | 3,3 Ом | 0,1 мкОм | ± (0,001/изм1) + /р) |
| от 8 до 15 А | 6,3 Ом | 0,2 мкОм | ± (0,001/изм1) + /р) |
| от 3 до 8 А | 16,7 Ом | 0,5 мкОм | ± (0,001/изм1) + /р) |
| от 1 до 3 А | 47,2 Ом | 1 мкОм | ± (0,001/изм1) + /р) |
| от 0,7 до 1,0 А | 71,4 Ом | 2 мкОм | ± (0,001/изм1) + /р) |
| от 0,3 до 0,7 А | 167 Ом | 5 мкОм | ± (0,001/изм1) + /р) |
| от 0,1 до 0,3 А | 500 Ом | 10 мкОм | ± (0,001/изм1) + /р) |
| от 25 до 100 мА | 2 кОм | 20 мкОм | ± (0,001/изм1) + /р) |
| 25 мА | 10 кОм | 200 мОм | ± (0,002/изм1) + /р) |
| 25 мА | 100 кОм | 20 Ом | ± (0,008/изм1) + /р) |
| Модификация WR14 | |||
| от 10 до 15 А | 1 Ом | 0,05 мкОм | ± (0,001/изм1) + 2/р) |
| от 5 до 10 А | 3 Ом | 0,1 мкОм | ± (0,001/изм1) + 2/р) |
| от 1 до 5 А | 15 Ом | 0,5 мкОм | ± (0,001/изм1) + /р) |
| от 0,5 до 1 А | 30 Ом | 1 мкОм | ± (0,001/из„)1) + 2/р) |
| от 0,1 до 0,5 А | 300 Ом | 2 мкОм | ± (0,001/изм1) + 2,5/) |
| от 25 до 100 мА | 1200 Ом | 10 мкОм | ± (0,001/изм1) + 2/р) |
| 25 мА | 10 кОм | 200 мОм | ± (0,001/изм1) + 0,5/р) |
| 25 мА | 100 кОм | 20 Ом | ± (0,005/изм1) + 0,5/р) |
| Примечание 1) - /С,, - измеренное значение электрического сопротивления постоянному току; 2) - /р - разрешение | |||
Таблица 3 - Основные технические характеристики измерителей
| Наименование характеристики | Значение | |
| WR14 | WR50-12/13 | |
| Параметры сети питания переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | от 88 до 264 от 47 до 63 | от 90 до 264 от 47 до 63 |
| Напряжение питания от источника постоянного тока (зарядка), В | 12 | - |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +30 °С, % | от -10 до +60 до 90 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 470x357x176 | 521x432x216 |
| Масса, кг, не более | 9,4 | 16,6 |
| Средняя наработка на отказ, ч | 10000 | |
| Средний срок службы, лет | 10 | |
наносится методом наклейки на лицевую панель измерителей и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность измерителей
| Наименование | Обозначение | Количество |
| Измеритель сопротивления обмоток WR50-12/13, WR14 | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Рулон бумаги для принтера | - | 2 шт. |
| Предохранитель | - | 2 шт. |
| Токоизмерительные кабели | - | 2 шт. |
| Соединительные кабели | - | 1 шт. (2 шт. для WR50-13) |
| Кабели для измерения напряжения | - | 2 шт. (3 шт. для WR50-13) |
| Сумка для кабелей | - | 1 шт. |
| USB накопитель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-032-18 | 1 экз. |
осуществляется по документу ИЦРМ-МП-032-18 «Измерители сопротивления обмоток WR50 и WR14. Методика поверки», утверждённому ООО «ИЦРМ» 05.02.2018 г.
Основные средства поверки:
- катушки электрического сопротивления Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде 1162-58);
- магазин сопротивления измерительный МСР-60М (регистрационный номер в Федеральном информационном фонде 2751-71);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус измерителей в соответствии с рисунком 1.
приведены в эксплуатационном документе.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
