Номер в госреестре	71241-18
Наименование СИ	Микрометры
Обозначение типа СИ	102, 103, 104, 105, 118, 119, 193, 227, 293, 340, 389, 406
Изготовитель	"Mitutoyo Corporation", Япония
Год регистрации	2018
Срок свидетельства	21.05.2024
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры изготавливаются следующих серий:

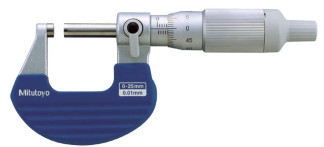

102 (рисунок 1), 103 (рисунок 2), 104 (рисунок 3), 105 (рисунок 4), 118 (рисунок 5) -с отсчетом показаний по шкалам стебля и барабана;

119 (рисунок 6) - с отсчетом показаний по шкалам стебля и циферблата;

193 (рисунок 7) - с отсчетом показаний по механическому счетчику и шкалам стебля и барабана;

227 (рисунок 8), 293 (рисунок 9), 340 (рисунок 10), 389 (рисунок 11), 406 (рисунок 12) -с цифровым отсчетным устройством.

Микрометры серий 102, 103, 104, 105, 118, 193 представляют собой скобу, в которую слева установлена неподвижная пятка, а справа - микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство. Микрометры серии 102 могут выпускаться со скошенной со стороны пятки скобой. Микрометры серии 104 с диапазоном измерений от 0 до 50 мм оснащаются теплоизолирующей накладкой (рисунок 4, а). Микрометры серии 105 с нижним пределом диапазона измерений свыше 1000 мм оснащаются регулируемой опорой. Микрометры серии 193 оснащены механическим счетчиком.

Микрометры серии 119 имеют неподвижный циферблат и вращающийся при перемещении барабана стрелкой.

На скобе микрометров серий 227, 293, 340, 389, 406 установлено электронное цифровое отсчетное устройство. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления. Микрометры изготавливаются с гнездом для подключения системы вывода результатов измерений на внешнее устройство или без него. Микрометры серий 406 и 227 оснащены не вращающимся измерительным наконечником, для измерений мягких материалов, резины, картона, тканей и др. Микрометры серии 227 имеют регулируемое измерительное усилие.

Для того, чтобы скобы микрометров не нагревались от рук в процессе работы, на них установлены теплоизолирующие накладки. Микрометр серии 293 (рисунок 9, а) имеет специальный съемный теплозащитный кожух.

Форма измерительных поверхностей пятки и микрометрического винта микрометров плоская. Микрометры серий 389 и 118 выпускаются с различными модификациями измерительных поверхностей пятки и микровинта: плоская - плоская, сферическая - плоская, сферическая - сферическая. Микрометры серии 119 имеют плоскую измерительную поверхность микрометрического винта и сферическую измерительную поверхность со стороны пятки.

Измерительные поверхности микрометров оснащены твердым сплавом.

Шкалы барабана и стебля всех микрометров, за исключением микрометров серий 119 и 227 имеют хромированное матовое покрытие.

Микрометры серии 293 (рисунок 9, б, д, ж, з, и) и 340 с верхним пределом диапазона измерений до 300 мм имеют защиту IP65 от проникновения влаги и пыли.

Микрометры серии 293 отличаются большим количеством типоразмеров, отличающиеся между собой диапазонами измерений, пределами допускаемой абсолютной погрешности, а также формой скобы.

Для установки на нижний предел диапазона измерений микрометры с верхним пределом диапазона измерений свыше 25 мм имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер плоские.

Микрометры серии 102, 103, 193, 293 могут поставляться в наборах по 3, 4, 6 и 12 штук в комплекте с установочными мерами.

б)

Программное обеспечение

отсутствует.

Таблица

- Метрологические и

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана, мм	Пределы допускаемой абсолютной погрешности, мкм	Измерительное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более	Ссылка на рисунок
	От 0 до 25	0,01
	От 25 до 50	0,01	±2,0	от 5 до 10	0,6	2	Рис 1, а
	От 0 до 25	0,001	±2,0	от 5 до 10	0,6	2	Рис 1, а
102	От 25 до 50	0,001
102	От 0 до 25
	От 25 до 50	0,01	±2,0	от 5 до 10	0,6	2	Рис 1, б
	От 50 до 75	0,01		от 5 до 10	0,6		Рис 1, б
	От 75 до 100		±3,0			3
	От 0 до 25	0,001	±2,0	от 5 до 10	0,6	2+L/100*
	От 25 до 50	0,001	±2,0	от 5 до 10	0,6	2+L/100*
	От 0 до 25		±2,0
	От 25 до 50		±2,0	от 5 до 10	0,6
	От 50 до 75		±2,0	от 5 до 10	0,6
	От 75 до 100		±3,0
	От 100 до 125		±3,0
	От 125 до 150		±3,0
103	От 150 до 175		±4,0				Рис. 2
103	От 175 до 200	0,01	±4,0		0,6	2+L/100*	Рис. 2
	От 200 до 225	0,01	±4,0		0,6	2+L/100*
	От 225 до 250		±5,0	От 5 до 15
	От 250 до 275		±5,0	От 5 до 15
	От 275 до 300		±5,0
	От 300 до 325		±6,0
	От 325 до 350		±6,0		1,0
	От 350 до 375		±6,0		1,0
	От 375 до 400		±7,0

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана, мм	Пределы допускаемой абсолютной погрешности, мкм	Измерительное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более	Ссылка на рисунок
	От 400 до 425		±7,0
	От 425 до 450		±7,0
	От 450 до 475		±8,0
	От 475 до 500		±8,0
	От 500 до 525		±9,0
	От 525 до 550		±9,0
	От 550 до 575		±9,0
	От 575 до 600		±9,0
	От 600 до 625		±9,0
	От 625 до 650		±9,0
	От 650 до 675		±9,0
103	От 675 до 700	0,01	±9,0	От 5 до 15	1,0	2+L/100*	Рис. 2
103	От 700 до 725	0,01	±9,0	От 5 до 15	1,0	2+L/100*	Рис. 2
	От 725 до 750		±9,0
	От 750 до 775		±9,0
	От 775 до 800		±9,0
	От 800 до 825		±9,0
	От 825 до 850		±9,0
	От 850 до 875		±9,0
	От 875 до 900		±9,0
	От 900 до 925		±9,0
	От 925 до 950		±9,0
	От 950 до 975		±9,0
	От 975 до 1000		±9,0
	От 0 до 50
104	От 0 до 100	0,01	±(4+L/75)*	от 5 до 10	0,6	См. таблицу 7	Рис. 3
104	От 0 до 150	0,01	±(4+L/75)*	от 5 до 10	0,6	См. таблицу 7	Рис. 3
	От 50 до 150

Диапазон измерений, мм

Серия

Значение отсчета по шкалам стебля и барабана, мм

Пределы допускаемой абсолютной погрешности, мкм

Измерительное усилие, Н

Отклонение от плоскостности, мкм, не более

Отклонение от параллельности, мкм, не более

Ссылка на рисунок

От 100 до 200

От 5 до 10

От 150 до 300

0,6

От 200 до 300

От 300 до 400

От 400 до 500

±(4+L/75)*

104

0,01

Рис. 3

От 500 до 600

См. таблицу 7

От 600 до 700

От 10 до 14

1,0

От 700 до 800

От 800 до 900

От 900 до 1000

От 500 до 600

От 600 до 700

От 700 до 800

От 800 до 900

От 900 до 1000

От 1000 до 1100

От 1100 до 1200

±(6+L/75)*

2+L/100*

От 5 до 10

105

0,01

1,3

Рис. 4

От 1200 до 1300

От 1300 до 1400

От 1400 до 1500

От 1500 до 1600

От 1600 до 1700

От 1700 до 1800

От 1800 до 1900

От 1900 до 2000

Примечание: * - L - верхний предел диапазона измерений микрометра, мм

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана (циферблата), мм	Глубина скобы, мм, не менее	Пределы допускаемой абсолютной погрешности, мкм	Измерительное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более	Форма измерительных поверхностей
Серия	Диапазон измерений, мм		Глубина скобы, мм, не менее	Пределы допускаемой абсолютной погрешности, мкм	Измерительное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более	пятки	наконечника
118	От 0 до 25	0,01	110	±4	От 3 до 8	0,6	3	плоская	плоская
	От 0 до 25		160	±4		0,6		плоская	плоская
	От 0 до 25		330	±5		1,0		плоская	плоская
	От 25 до 50		165	±4		0,6		плоская	плоская
	От 0 до 25		160	±4		0,6	-	сферическая	плоская
	От 0 до 25		160	±4		-	-	сферическая	сферическая
	От 25 до 50		165	±4		-	-	сферическая	сферическая
119	От 0 до 25	0,01	50	±4		0,6	-	сферическая	плоская

Таблица 3 - Основные метрологические и технические характеристики микрометров серии 193

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана, мм	Цена деления механического счетчика, мм	Пределы допускаемой абсолютной погрешности, мкм	Измерительное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более
193	От 0 до 25	0,001; 0,01	0,01	±2	От 5 до 15	0,6	2+L/100*
	От 25 до 50			±2		0,6
	От 50 до 75			±2		0,6
	От 75 до 100			±3		0,6
Примечание: * - L - верхний предел диапазона измерений микрометра, мм

Серия	Диапазон измерений, мм	Шаг дискретности цифрового отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности*, мкм	Измерительное усилие, переключаемое, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более
227	От 0 до 15	0,001	±2	0,5±0,15 1,0±0,20 1,5±0,25 2,0±0,30 2,5±0,35	0,3	2
	От 15 до 30		±2	0,5±0,15 1,0±0,20 1,5±0,25 2,0±0,30 2,5±0,35	0,3
	От 0 до 10		±2	2±0,6 4±0,8 6±1,0 8±1,2 10±1,4	0,3
	От 10 до 20		±2		0,3
	От 20 до 30		±2		0,3
Примечание: * - без учета шага дискретности отсчета (без учета ошибки квантования)

Таблица 5 - Основные метрологические и технические характеристики микрометров серии 293, 340

Серия	Диапазон измерений, мм	Шаг дискретности цифрового отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности**, мкм	Измерительное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более	Ссылка на рисунок
293	От 0 до 25	0,0001*	±0,5	От 7 до 9	0,3	0,6	Рис. 9, а
	От 0 до 25	0,001	±1,0	От 7 до 12	0,3	1,0	Рис. 9, б
	От 25 до 50		±1,0			1,0
	От 50 до 75		±1,0			2,0
	От 75 до 100		±2,0			2,0

Серия	Диапазон измерений, мм	Шаг дискретности цифрового отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности**, мкм	Измерительное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более	Ссылка на рисунок
	От 0 до 25	0,001	±2	От 5 до 10	0,3	2,0	Рис. 9, в
	От 0 до 30		±2			2,0
	От 25 до 55	0,001	±2	От 5 до 10	0,3	2,0	Рис. 9, г, д
	От 50 до 80	0,001	±3	От 5 до 10	0,3	2,0	Рис. 9, г, д
	От 75 до 105		±3			3,0
	От 300 до 325		±6			5,0
	От 325 до 350		±6			5,0
	От 350 до 375		±6			5,0
	От 375 до 400	0,001	±7	От 10 до 14	0,6	6,0	Рис. 9, е
	От 400 до 425	0,001	±7	От 10 до 14	0,6	6,0	Рис. 9, е
	От 425 до 450		±7			6,0
	От 450 до 475		±8			6,0
293	От 475 до 500		±8			7,0
	От 0 до 25		±1			1,0
	От 25 до 50		±1			1,0
	От 50 до 75		±1			2,0
	От 75 до 100		±2			2,0
	От 100 до 125		±2			3,0
	От 125 до 150	0,001	±2	От 5 до 10	0,3	3,0	Рис. 9, ж, з, и
	От 150 до 175	0,001	±3	От 5 до 10	0,3	3,0	Рис. 9, ж, з, и
	От 175 до 200		±3			4,0
	От 200 до 225		±3			4,0
	От 225 до 250		±4			4,0
	От 250 до 275		±4			4,0
	От 275 до 300		±4			5,0

Серия	Диапазон измерений, мм	Шаг дискретности цифрового отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности**, мкм	Измерительное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более	Ссылка на рисунок
340	От 0 до 150 От 150 до 300	0,001	±(4+L/75)***	От 5 до 10	0,6	См. таблицу 7	Рис. 10
	От 300 до 400 От 400 до 500 От 500 до 600 От 600 до 700 От 700 до 800 От 800 до 900 От 900 до 1000			От 10 до 14	1,0
406	От 0 до 25	0,001	±3	От 3 до 8	0,3	3,0	Рис. 12
	От 25 до 50		±3
	От 50 до 75		±3
	От 75 до 100		±4			4,0
Примечание: * - шаг дискретности отсчета переключаемый, имеется возможность установки шага дискретности отсчета 0,0001 или 0,0005 мм - без учета шага дискретности отсчета (без учета ошибки квантования) * - L- верхний предел диапазона измерений микрометра, мм

Серия	Диапазон измерений, мм	Шаг дискретности цифрового отсчетного устройства, мм	Глубина скобы, мм, не менее	Пределы допускаемой абсолютной погрешности, мкм	Измерительное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более	Форма измерительных поверхностей
Серия	Диапазон измерений, мм	Шаг дискретности цифрового отсчетного устройства, мм	Глубина скобы, мм, не менее	Пределы допускаемой абсолютной погрешности, мкм	Измерительное усилие, Н	Отклонение от плоскостности, мкм, не более	Отклонение от параллельности, мкм, не более	пятки	наконечника
389	От 0 до 25	0,001	160	±4	От 3 до 8	0,6	3	плоская	плоская
	От 0 до 25		160	±4		0,6	-	сферическая	плоская
	От 0 до 25		160	±4		-	-	сферическая	сферическая
	От 25 до 50		165	±4		0,6	3	плоская	плоская
	От 25 до 50		165	±4		0,6	-	сферическая	плоская
	От 25 до 50		165	±4		-	-	сферическая	сферическая
	От 0 до 25		330	±5	От 10 до 14	1,0	3	плоская	плоская

Таблица 7 - Отклонение от параллельности измерительных поверхностей микрометров серий 104, 340

Верхний предел диапазона измерений, мм	Отклонение от параллельности, мкм, не более
До 75 включ.	2
св. 75 до 150 включ.	3
св. 150 до 1000	(2+L/100)*
Примечание: * - L - верхний предел диапазона измерений микрометра, мм

Номинальный размер установочных мер, мм	Допускаемое отклонение длины установочных мер от номинального размера, мкм	Отклонение от плоскостности, мкм, не более	Отклонение, от параллельности, мкм, не более	Номинальный размер установочных мер, мм	Допускаемое отклонение длины установочных мер от номинального размера, мкм	Отклонение от плоскостности, мкм, не более	Отклонение, от параллельности, мкм, не более
25	±1,5	0,3	2,0	1025	±21,5	0,3	2,0
50	±2,0	0,3	2,0	1050	±22,0	0,3	2,0
75	±2,5	0,3	2,0	1075	±22,5	0,3	2,0
100	±3,0	0,3	2,0	1100	±23,0	0,3	2,0
125	±3,5	0,3	2,0	1125	±23,5	0,3	2,0
150	±4,0	0,3	2,0	1150	±24,0	0,3	2,0
175	±4,5	0,3	2,0	1175	±24,5	0,3	2,0
200	±5,0	0,3	2,0	1200	±25,0	0,3	2,0
225	±5,5	0,3	2,0	1225	±25,5	0,3	2,0
250	±6,0	0,3	2,0	1250	±26,0	0,3	2,0
275	±6,5	0,3	2,0	1275	±26,5	0,3	2,0
300	±7,0	0,3	2,0	1300	±27,0	0,3	2,0
325	±7,5	0,3	2,0	1325	±27,5	0,3	2,0
350	±8,0	0,3	2,0	1350	±28,0	0,3	2,0
375	±8,5	0,3	2,0	1375	±28,5	0,3	2,0
400	±9,0	0,3	2,0	1400	±29,0	0,3	2,0
425	±9,5	0,3	2,0	1425	±29,5	0,3	2,0
450	±10,0	0,3	2,0	1450	±30,0	0,3	2,0
475	±10,5	0,3	2,0	1475	±30,5	0,3	2,0

Номинальный размер установочных мер, мм	Допускаемое отклонение длины установочных мер от номинального размера, мкм	Отклонение от плоскостности, мкм, не более	Отклонение, от параллельности, мкм, не более	Номинальный размер установочных мер, мм	Допускаемое отклонение длины установочных мер от номинального размера, мкм	Отклонение от плоскостности, мкм, не более	Отклонение, от параллельности, мкм, не более
500	±11,0	0,3	2,0	1500	±31,0	0,3	2,0
525	±11,5	0,3	2,0	1525	±31,5	0,3	2,0
550	±12,0	0,3	2,0	1550	±32,0	0,3	2,0
575	±12,5	0,3	2,0	1575	±32,5	0,3	2,0
600	±13,0	0,3	2,0	1600	±33,0	0,3	2,0
625	±13,5	0,3	2,0	1625	±33,5	0,3	2,0
650	±14,0	0,3	2,0	1650	±34,0	0,3	2,0
675	±14,5	0,3	2,0	1675	±34,5	0,3	2,0
700	±15,0	0,3	2,0	1700	±35,0	0,3	2,0
725	±15,5	0,3	2,0	1725	±35,5	0,3	2,0
750	±16,0	0,3	2,0	1750	±36,0	0,3	2,0
775	±16,5	0,3	2,0	1775	±36,5	0,3	2,0
800	±17,0	0,3	2,0	1800	±37,0	0,3	2,0
825	±17,5	0,3	2,0	1825	±37,5	0,3	2,0
850	±18,0	0,3	2,0	1850	±38,0	0,3	2,0
875	±18,5	0,3	2,0	1875	±38,5	0,3	2,0
900	±19,0	0,3	2,0	1900	±39,0	0,3	2,0
925	±19,5	0,3	2,0	1925	±39,5	0,3	2,0
950	±20,0	0,3	2,0	1950	±40,0	0,3	2,0
975	±20,5	0,3	2,0	1975	±40,5	0,3	2,0
1000	±21,0	0,3	2,0	2000	±41,0	0,3	2,0

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана (шаг дискретности цифрового отсчетного устройства), мм	Габаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
102	От 0 до 25	0,001; 0,01	130x19x62	0,18	Рис. 1, а
	От 25 до 50	0,001; 0,01	156x19x70	0,27	Рис. 1, а
	От 0 до 25	0,01	130x19x62	0,18	Рис. 1, б
	От 25 до 50		157x19x73	0,27
	От 50 до 75		185x19x100	0,37
	От 75 до 100		212x19x125	0,44
	От 0 до 25	0,001; 0,01	127x19x58	0,175
	От 25 до 50	0,001; 0,01	151x19x72	0,215
	От 50 до 75		180x19x84	0,315
	От 75 до 100		210x19x100	0,375
	От 100 до 125		240x19x130	0,515
	От 125 до 150		265x19x151	0,665
	От 150 до 175		300x19x170	0,720
	От 175 до 200		316x19x190	0,920
103	От 200 до 225		340x19x206	1,080	Рис. 2
	От 225 до 250	0,01	365x19x247	1,255
	От 250 до 275		390x19x245	1,405
	От 275 до 300		415x19x265	1,565
	От 300 до 325		470x21x291	1,985
	От 325 до 350		495x21x310	2,155
	От 350 до 375		520x21x330	2,305
	От 375 до 400		545x21x347	2,455
	От 400 до 425		570x21x365	2,715

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана (шаг дискретности цифрового отсчетного устройства), мм	Габаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
	От 425 до 450		595x21x384	2,965
	От 450 до 475		620x21x404	3,215
	От 475 до 500		645x21x420	3,450
	От 500 до 525		691x21x472	4,060
	От 525 до 550		691x21x472	4,080
	От 550 до 575		742x21x510	4,500
	От 575 до 600		742x21x510	4,525
	От 600 до 625		792x21x545	4,915
	От 625 до 650		792x21x545	4,930
	От 650 до 675		842x21x585	5,200
	От 675 до 700		842x21x585	5,215
103	От 700 до 725	0,01	892x21x620	5,835	Рис. 2
	От 725 до 750		892x21x620	5,860
	От 750 до 775		942x21x656	6,385
	От 775 до 800		942x21x656	6,410
	От 800 до 825		992x21x694	6,925
	От 825 до 850		992x21x694	6,940
	От 850 до 875		1042x21x732	7,565
	От 875 до 900		1042x21x732	7,590
	От 900 до 925		1092x21x770	8,215
	От 925 до 950		1092x21x770	8,240
	От 950 до 975		1142x21x806	8,860
	От 975 до 1000		1142x21x806	8,880

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана (шаг дискретности цифрового отсчетного устройства), мм	Габаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
	От 0 до 50		155x19x67	0,320
	От 0 до 100		233x19x161	0,790
	От 0 до 150		285x19x161	1,350
	От 50 до 150		285x19x161	1,350
	От 100 до 200		435x19x290	1,380
	От 150 до 300		435x19x290	2,650
104	От 200 до 300	0,01	435x19x290	2,220	Рис. 3
104	От 300 до 400	0,01	545x21x380	3,310	Рис. 3
	От 400 до 500		645x21x461	4,810
	От 500 до 600		745x21x566	6,350
	От 600 до 700		845x21x560	7,720
	От 700 до 800		945x21x730	9,080
	От 800 до 900		1045x21x813	10,410
	От 900 до 1000		1145x21x896	11,780
105	От 500 до 600		816x21x428	5,530	Рис. 4
	От 600 до 700		916x21x478	6,350
	От 700 до 800		1016x21x528	7,170
	От 800 до 900		1116x21x576	7,990
	От 900 до 1000	0,01	1216x21x626	8,810
	От 1000 до 1100		1326x65x826	10,490
	От 1100 до 1200		1426x65x876	11,280
	От 1200 до 1300		1526x65x926	12,050
	От 1300 до 1400		1626x65x976	12,720

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана (шаг дискретности цифрового отсчетного устройства), мм	Габаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
105	От 1400 до 1500	0,01	1726x65x1026	13,400	Рис. 4
	От 1500 до 1600		1826x65x1076	14,330
	От 1600 до 1700		1926x65x1126	15,260
	От 1700 до 1800		2026x65x1176	16,440
	От 1800 до 1900		2126x65x1226	18,100
	От 1900 до 2000		2226x65x1276	19,760
119	От 0 до 25	0,01	136x70x120	0,305	Рис. 6
193	От 0 до 25	0,001; 0,01	135x18x54	0,224	Рис. 7
	От 25 до 50		165x18x64	0,275
	От 50 до 75		194x18x86	0,379
	От 75 до 100		218x18x106	0,489
227	От 0 до 15	0,001	193x25x58	0,300	Рис. 8
	От 15 до 30		193x25x58	0,380
	От 0 до 10		221x25x75	0,340
	От 10 до 20		221x25x75	0,425
	От 20 до 30		221x25x75	0,415
293	От 0 до 25	0,0001	178x25x59	0,400	Рис. 9, а
	От 0 до 25	0,001	159x20x61	0,265	Рис. 9, б
	От 25 до 50		186x20x75	0,325
	От 50 до 75		217x20x105	0,465
	От 75 до 100		244x20x131	0,620
	От 0 до 25	0,001	178x25x59	0,275	Рис. 9, в

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана (шаг дискретности цифрового отсчетного устройства), мм	Габаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
	От 0 до 30		170x25x55	0,275
	От 25 до 55	0,001	200x25x74	0,355	Рис. 9, г, д
	От 50 до 80	0,001	230x25x92	0,525	Рис. 9, г, д
	От 75 до 105		254x25x115	0,625
	От 300 до 325		510x42x275	2,000
	От 325 до 350		535x42x291	2,150
	От 350 до 375		561x42x310	2,300
	От 375 до 400	0,001	585x42x326	2,450	Рис. 9, е
	От 400 до 425	0,001	610x42x345	2,600	Рис. 9, е
	От 425 до 450		635x42x361	2,750
	От 450 до 475		660x42x380	2,900
293	От 475 до 500		685x42x395	3,100
293	От 0 до 25		158x19x50	0,270
	От 25 до 50		186x19x61	0,330
	От 50 до 75		217x19x82	0,470
	От 75 до 100		246x19x103	0,625
	От 100 до 125		290x19x138	0,600
	От 125 до 150	0,001	318x19x162	0,740	Рис. 9, ж, з,
	От 150 до 175	0,001	344x19x181	0,800	и
	От 175 до 200		368x19x203	0,970
	От 200 до 225		392x19x223	1,100
	От 225 до 250		417x19x243	1,270
	От 250 до 275		443x19x264	1,340
	От 275 до 300		468x19x288	1,540

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана (шаг дискретности цифрового отсчетного устройства), мм	Габаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
340	От 0 до 150	0,001	285x65x161	0,960	Рис. 10
	От 150 до 300		435x65x290	1,880
	От 300 до 400		545x65x380	2,600
	От 400 до 500		645x65x461	4,100
	От 500 до 600		745x65x566	5,500
	От 600 до 700		845x65x560	6,800
	От 700 до 800		945x65x730	8,200
	От 800 до 900		1045x65x813	9,500
	От 900 до 1000		1145x65x896	10,900
406	От 0 до 25	0,001	197x19x64	0,330	Рис. 12
	От 25 до 50		227x19x89	0,470
	От 50 до 75		257x19x110	0,625
	От 75 до 100		271x19x106	0,460

Таблица 10 - Габаритные размеры и масса микрометров серий 118, 389

Серия	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана (шаг дискретности цифрового отсчетного устройства), мм	Глубина скобы, мм, не менее	Габаритные размеры, мм, не более (длина х ширина х высота)	Масса, кг, не более	Ссылка на рисунок
118	От 0 до 25	0,01	110	149x19x163	0,445	Рис. 5
	От 0 до 25		160	158x19x233	0,740
	От 0 до 25		330	215x21x473	2,650
	От 25 до 50		165	180x19x240	0,820
	От 0 до 25		160	158x19x233	0,740
	От 25 до 50		165	183x19x240	0,820
389	От 0 до 25	0,001	160	202x26x205	0,840	Рис. 11
	От 25 до 50		165	225x26x215	0,920
	От 0 до 25		330	273x65x400	2,750

Таблица 11 - Условия эксплуатации и средний срок службы

Наименование характеристики	Значение
Параметр шероховатости Ra измерительных поверхностей микрометров и установочных мер по ГОСТ 2789-73, мкм, не более	0,08
Условия эксплуатации: - нормальная область значений температур, °С, для микрометров с верхним пределом диапазона измерений: до 150 мм включ. св. 150 до 500 мм включ. св. 500 до 1000 мм включ. св. 1000 до 2000 мм - рабочая область значений температур, °С	от +16 до +24 от +17 до +23 от +18 до +22 от +19 до +21 от +5 до +40
Относительная влажность воздуха, %, не более	80
Средний срок службы микрометра, лет	5

Знак утверждения типа

наносится на титульный лист паспорта микрометра типографским способом.

Комплектность

Таблица 12 - Комплектность средства измерений

Наименование	Обозначение	Количество
Микрометр	-	1 шт.
Футляр	-	1 шт.
Установочная мера для микрометров с	-	1 компл.
верхним пределом диапазона измерений
от 25 мм
Ключ	-	1 шт.
Элемент питания (для микрометров серий	-	1 шт.
227, 293, 340, 389, 406)
Паспорт для микрометров серий: 102	МК.01.102ПС	1 экз.
103	МК.01.103ПС	1 экз.
104	МК.01.104ПС	1 экз.
105	МК.01.105ПС	1 экз.
118	МК.01.118ПС	1 экз.
119	МК.01.119ПС	1 экз.
193	МК.01.193ПС	1 экз.
227	МКЦ.01.227ПС	1 экз.
293	МКЦ.01.293ПС	1 экз.
340	МКЦ.01.340ПС	1 экз.
389	МКЦ.01.389ПС	1 экз.
406	МКЦ.01.406ПС	1 экз.
Методика поверки	МП 203-76-2017	1 экз.

Поверка

осуществляется по документу МП 203-76-2017 Микрометры серий 102, 103, 104, 105, 118, 119, 193, 227, 293, 340, 389, 406. Методика поверки, утвержденному ФГУП «ВНИИМС» 16 ноября

2017 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные 3-го и 4-го разрядов по ГОСТ Р 8.763-2011;

- машина оптико-механическая для измерения длины ИЗМ-2 (рег. № 1353-76). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10"9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
