| Номер в госреестре | 71243-18 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | TOPCON MR-2 |
| Изготовитель | "Topcon Positioning Systems", США |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая TOPCON MR-2 (далее - аппаратура) предназначена для измерений длины базиса при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая TOPCON MR-2 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представлена модульной системой: спутниковая геодезическая антенна и отдельно приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
На передней панели корпуса расположены индикатор отображения статуса питания, индикатор статуса Ethernet соединения, индикатор статуса отслеживания спутникового сигнала основной антенны, индикатор статуса отслеживания спутникового сигнала дополнительной антенны. Разъем Deutsch 12-pin внешнего питания и последовательного подключения (RS-232), разъем Turck 8-pin внешнего питания и подключения кабеля Ethernet (RJ45), разъем TNC-female подключения основной внешней спутниковой антенны, разъем TNC-female подключения дополнительной внешней спутниковой антенны.
Управление аппаратурой осуществляется с помощью полевого контроллера, персонального компьютера (далее - ПК), мобильных устройств на базе различных операционных систем. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры, память контроллера или ПК. Электропитание аппаратуры осуществляется от внешнего источника питания постоянного тока.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P, L3C; NAVSTAR (GPS): L1 C/A, L1C, L1P(Y), L2P(Y), L2C. L5; GALILEO: E1, E5a, E5b, E5AltBOC; BDS: B1, B2; L-Band: 1525-1560 MHz; SBAS.
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.

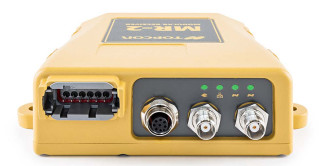

Общий вид аппаратуры представлен на рисунке 1.
Аппаратура имеет встроенное микропрограммное обеспечение «MR-2 firmware» (далее -МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «Magnet Field». Для постобработки записанных данных на ПК используется ПО «Magnet Office Tools».
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | MR-2 firmware | Magnet Field | Magnet Office Tools |
| Номер версии (идентификационный номер ПО), не ниже | 5.1 | 1 | 1 |
| Цифровой идентификатор ПО | DB82C831 | 088612B3 | 25312B47 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | ||
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30 000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95), мм: - в режимах «Статика» и «Быстрая статика»: - в плане - по высоте - в режимах «Кинематика» и «Кинематика в реальном времени (RTK)»: - в плане - по высоте - в режимах «Дифференциальные кодовые измерения (DGPS)»: - в плане - по высоте | ±2-(3,0+0,5-10"6-D) ±2-(5,0+0,8-10"6-D), ±2-(5,0+0,5-10"6-D) ±2-(10,0+0,8-10"6-D) ±2-300 ±2-500 где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений длины базиса, мм: - в режимах «Статика» и «Быстрая статика»: - в плане - по высоте - в режимах «Кинематика» и «Кинематика в реальном времени (RTK)»: - в плане - по высоте - в режимах «Дифференциальные кодовые измерения (DGPS)»: - в плане - по высоте | 3,0+0,5-10"6-D 5,0+0,8-10"6-D, 5,0+0,5-10"6-D 10,0+0,8-10"6-D 300 500 где D - измеряемое расстояние в мм |
| Наименование характеристики | Значение |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 226 |
| Тип антенны | Внешняя |
| Режимы измерений длины базиса | «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)» |
| Диапазон рабочих температур, °С | от -40 до +75 |
| Напряжение источника питания постоянного тока, В | от 9 до 36 |
| Габаритные размеры (ДхВхШ), мм, не более | 172x166x49 |
| Масса, кг, не более | 0,95 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Аппаратура геодезическая спутниковая TOPCON MR-2 | - | 1 |
| Кабель питания | - | 1 |
| Внешняя антенна | - | 1 |
| Кабель для внешней антенны | - | 1 |
| Кабель для последовательной передачи данных | - | 1 |
| Адаптер питания | - | 1 |
| Кабель Ethernet | - | 1 |
| CD диск с программным обеспечением | - | 1 |
| Методика поверки | МП АПМ 09-18 | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
осуществляется по документу МП АПМ 09-18 «Аппаратура геодезическая спутниковая TOPCON MR-2. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» марта 2018 г. Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011;
- линейные базисы по ГОСТ 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Topcon Positioning Systems», США
| Зарегистрировано поверок | 132 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
