| Номер в госреестре | 71244-18 |
| Наименование СИ | Измерители коэффициента трансформации |
| Обозначение типа СИ | TRT |
| Изготовитель | "IBEKO Power AB", Швеция |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители коэффициента трансформации серии TRT (далее - измерители) предназначены для измерений коэффициента трансформации силовых и измерительных трансформаторов напряжения и тока на месте их эксплуатации.
Принцип действия измерителей основан на одновременном измерении напряжений на входе и выходе трансформатора. Измерители подают напряжение от внутреннего источника на вход проверяемого трансформатора (первичную обмотку) и измеряют напряжение, индуктируемое на его выходе (на вторичной обмотке). Отношение напряжений прямо пропорционально коэффициенту трансформации. Кроме этого приборы измеряют силу испытательного тока (тока возбуждения), угол фазового сдвига напряжений первичной и вторичной обмоток, определяют полярность (группу соединения) обмоток.
Измерители представляют собой переносные цифровые измерительные приборы. Аналоговые сигналы преобразуются приборами в цифровую форму с помощью АЦП, обрабатываются и отображаются в виде результатов измерений на жидкокристаллическом (ЖК) дисплее. Результаты измерений могут быть сохранены в памяти прибора, переданы на внешний компьютер и обработаны с помощью внешнего ПО «DV-Win PC software», распечатаны на внешнем или встроенном (опция) принтере. Управление процессами измерений осуществляется встроенным микропроцессором.
Основные узлы измерителей: источник напряжения переменного тока, вольтметр переменного тока, АЦП, микропроцессор, ЖК-дисплей, источник питания.
Измерители серии TRT выпускаются в виде следующих подсерий и модификаций:
- подсерия TRT03: модификации TRT03A, TRT03B, TRT03C;
- подсерия TRT3x: модификации TRT30A, TRT30B, TRT30C, TRT33A, TRT33B, TRT33C;
- подсерия TRT4x: модификации TRT40A, TRT43A;
- подсерия TRT6x: модификации TRT63A, TRT63B, TRT63C;
Модификации имеют одинаковый принцип действия и отличаются между собой функциональностью и выходным напряжением.
Измерители подсерии TRT03 предназначены для тестирования однофазных и трехфазных трансформаторов в однофазном режиме (последовательно по одной фазе). Измерители подсерий TRT3x, TRT4x, TRT6x предназначены для тестирования однофазных и трехфазных трансформаторов в трехфазном режиме (одновременно по всем фазам).
К измерителям подсерии TRT4x может подключаться дополнительный модуль CVT40, который является повышающим трансформатором и служит для испытаний емкостных трансформаторов напряжения.
Измерители могут работать как в ручном режиме, так и в режиме дистанционного управления. Алгоритмы тестирования трансформаторов различных конфигураций могут быть заданы оператором или выбраны из встроенной библиотеки алгоритмов прибора.
В измерителях используются интерфейсы связи USB, RS-232 (опция).
Конструктивно измерители выполнены в полипропиленовых корпусах с откидной крышкой и ручкой для переноски. Все разъемы, гнезда, клеммы, органы управления, индикации размещены на лицевых панелях.

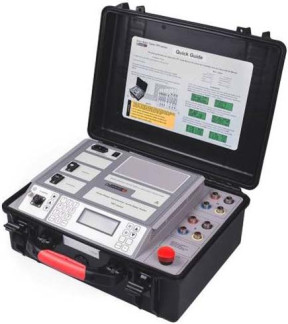

Общий вид средств измерений представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Знак поверки наносится на лицевую панель корпуса прибора.
отсутствует.
Таблица 1 - Метрологические характеристики измерителей подсерии TRT03
| Наименование характеристики | Значение | ||
| Испытательное напряжение | |||
| переменного тока, В ^ - для модификации TRT03A - для модификации TRT03B - для модификации TRT03C | 8; 40; 100 10; 40; 100 8; 40; 80 | ||
| При испытательном напряжении | |||
| 8 или 10 В | 40 В | 80 или 100 В | |
| Диапазон измерений коэффициента трансформации КТ | от 0,8 до 999 от 1000 до 3999 от 4000 до 15000 | от 0,8 до 999 от 1000 до 3999 от 4000 до 14999 от 15000 до 20000 | от 0,8 до 999 от 1000 до 3999 от 4000 до 14999 от 15000 до 19999 от 20000 до 50000 |
| Пределы допускаемой | При испытательном напряжении | ||
| относительной погрешности | 8 или 10 В | 40 В | 80 или 100 В |
| измерений коэффициента трансформации, %, | |||
| в диапазонах | |||
| от 0,8 до 999 | ±0,05 | ±0,05 | ±0,05 |
| от 1000 до 3999 | ±0,1 | ±0,1 | ±0,05 |
| от 4000 до 14999 (15000) | ±0,2 | ±0,2 | ±0,1 |
| от 15000 до 19999 (20000) | - | ±0,3 | ±0,2 |
| от 20000 до 50000 | - | - | ±0,25 |
| Диапазон измерений силы | |||
| переменного тока (тока возбуждения), мА | от 0 до 2000 | ||
| Диапазон измерений угла фазового | от 0 до 360 | ||
| сдвига, градусов | |||
| Примечание - 1) частота напряжения 50/60 Гц | |||
| Наименование характеристики | Значение | |||
| Испытательное напряжение | ||||
| переменного тока, В ^ 2) - для модификации TRT30A - для модификации TRT30B - для модификации TRT30C - для модификации TRT33A - для модификации TRT33B - для модификации TRT33C | 8; 40; 100 (8-V3; 40-V3; 100-V3) 10; 40; 100 (ю^3; 40^3; 100-V3) 8; 40; 80 (8-V3; 40-V3; 80^3) 1; 8; 40; 100 (V3; 8-V3; 40-V3; 100-V3) 1; 10; 40; 100 (V3; 10-V3; 40^3; 100-V3) 1; 8; 40; 80 (V3; 8^3; 40^3; 80^3) | |||
| При испытательном напряжении | ||||
| 1 В | 8 или 10 В | 40 В | 80 или 100 В | |
| Диапазон измерений коэффициента трансформации КТ | от 0,8 до 999 от 1000 до 4000 | от 0,8 до 999 от 1000 до 3999 от 4000 до 15000 | от 0,8 до 999 от 1000 до 3999 от 4000 до 14999 от 15000 до 20000 | от 0,8 до 999 от 1000 до 3999 от 4000 до 14999 от 15000 до 19999 от 20000 до 50000 |
| Пределы допускаемой | При испытательном напряжении | |||
| относительной погрешности | 1 В | 8 или 10 В | 40 В | 80 или 100 В |
| измерений коэффициента трансформации, %, | ||||
| в диапазонах | ||||
| от 0,8 до 999 | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| от 1000 до 3999 (4000) | ±0,1 | ±0,1 | ±0,1 | ±0,05 |
| от 4000 до 14999 (15000) | - | ±0,2 | ±0,2 | ±0,1 |
| от 15000 до 19999 (20000) | - | - | ±0,3 | ±0,2 |
| от 20000 до 50000 | - | - | - | ±0,25 |
| Диапазон измерений силы | ||||
| переменного тока (тока возбуждения), мА | от 0 до 2000 | |||
| Диапазон измерений угла фазового | от 0 по 360 | |||
| сдвига, градусов | ||||
| Примечания 1) частота напряжения 50/60 Гц; 2) в однофазном режиме (трехфазном | режиме) | |||
| Наименование характеристики | Значение | |||
| Испытательное напряжение | ||||
| переменного тока, В 1) 2) - для модификации TRT40A - для модификации TRT43A | 8; 40; 125 (8-V3; 40^3; 125-V3) 1; 8; 40; 125 (V3; 8^3; 40-V3; 125-V3) | |||
| При испытательном напряжении | ||||
| 1 В | 8 В | 40 В | 125 В | |
| Диапазон измерений коэффициента трансформации КТ | от 0,8 до 999 от 1000 до 4000 | от 0,8 до 999 от 1000 до 3999 от 4000 до 15000 | от 0,8 до 999 от 1000 до 3999 от 4000 до 14999 от 15000 до 20000 | от 0,8 до 999 от 1000 до 3999 от 4000 до 14999 от 15000 до 19999 от 20000 до 50000 |
| Пределы допускаемой | При испытательном напряжении | |||
| относительной погрешности | 1 В | 8 В | 40 В | 125 В |
| измерений коэффициента трансформации, %, | ||||
| в диапазонах | ||||
| от 0,8 до 999 | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| от 1000 до 3999 (4000) | ±0,1 | ±0,1 | ±0,1 | ±0,05 |
| от 4000 до 14999 (15000) | - | ±0,2 | ±0,2 | ±0,1 |
| от 15000 до 19999 (20000) | - | - | ±0,3 | ±0,2 |
| от 20000 до 50000 | - | - | - | ±0,25 |
| Диапазон измерений силы переменного тока (тока возбуждения), мА | от 0 до 2000 | |||
| Диапазон измерений угла фазового | от 0 по 360 | |||
| сдвига, градусов | ||||
| Примечания 1) частота напряжения 50/60 Гц; 2) в однофазном режиме (трехфазном | режиме) | |||
| Наименование характеристики | Значение | ||||
| Испытательное напряжение | |||||
| переменного тока, В ^ 2) - для модификации TRT63A - для модификации TRT63B - для модификации TRT63C | 1; 8; 40; 100; 250 (V3; 8^3; 40^3; 100^3; 250^3) 1; 10; 40; 100; 250 (V3; 10^3; 40^3; 100^3; 250^3) 1; 8; 40; 80; 250 (V3; 8^3; 40-V3; 80^3; 250^3) | ||||
| При испытательном напряжении | |||||
| 1 В | 8 или 10 В | 40 В | 80 или 100 В | 250 В | |
| Диапазон измерений коэффициента трансформации КТ | от 0,8 до 999 от 1000 до 4000 | от 0,8 до 999 от 1000 до 3999 | от 0,8 до 999 от 1000 до 3999 | от 0,8 до 999 от 1000 до 3999 | от 0,8 до 999 от 1000 до 3999 |
| от 4000 до 15000 | от 4000 до 14999 от 15000 до 20000 | от 4000 до 14999 от 15000 до 19999 от 20000 до 50000 | от 4000 до 14999 от 15000 до 19999 от 20000 до 50000 | ||
| Пределы допускаемой | При испытательном напряжении | ||||
| относительной погрешности | 1 В | 8 или 10 В | 40 В | 80 или 100 В | 250 В |
| измерений коэффициента трансформации, %, | |||||
| в диапазонах | |||||
| от 0,8 до 999 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,03 |
| от 1000 до 3999 (4000) | ±0,1 | ±0,1 | ±0,1 | ±0,05 | ±0,05 |
| от 4000 до 14999 (15000) | - | ±0,2 | ±0,2 | ±0,1 | ±0,05 |
| от 15000 до 19999 (20000) | - | - | ±0,3 | ±0,2 | ±0,05 |
| от 20000 до 50000 | - | - | - | ±0,25 | ±0,1 |
| Диапазон измерений силы переменного тока (тока возбуждения), мА | от 0 до 2000 | ||||
| Диапазон измерений угла фазового | от 0 до 360 | ||||
| сдвига, градусов | |||||
| Примечания 1) частота напряжения 50/60 Гц; 2) в однофазном режиме (трехфазном | режиме) | ||||
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 90 до 264 |
| - частота переменного тока, Гц | 50/60 |
| - напряжение постоянного тока, В | от 110 до 350 |
| Габаритные размеры, мм, (длинахширинахвысота) | 480x385x190 |
| Масса, кг | 8 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от -10 до +55 |
| - относительная влажность воздуха, % | 95 без конденсации |
Таблица 6 - Основные технические характеристики измерителей подсерий TRT4x, TRT6x
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 90 до 264 |
| - частота переменного тока, Гц | 50/60 |
| - напряжение постоянного тока, В | от 110 до 350 |
| Габаритные размеры, мм, (длинахширинахвысота) | 480x385x190 |
| Масса, кг | 9 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от -10 до +55 |
| - относительная влажность воздуха, % | 95 без конденсации |
наносится на лицевую панель приборов способом наклейки и на титульные листы руководств по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель коэффициента трансформации серии TRT (модификация по заказу) | - | 1 шт. |
| Комплект измерительных кабелей | - | 1 шт. |
| Кабель для проверки РПН трансформаторов | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Кабель заземления | - | 1 шт. |
| Компакт диск с ПО «DV-Win PC software» | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-111-17 | 1 экз. |
осуществляется по документу ИЦРМ-МП-111-17 «Измерители коэффициента трансформации серии TRT. Методика поверки», утвержденному ООО «ИЦРМ» 15.12.2017 г.
Основные средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде № 19457-00); трансформатор тока измерительный лабораторный ТТИ-100 (регистрационный номер в Федеральном информационном фонде № 29922-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям коэффициента трансформации серии TRT
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
