| Номер в госреестре | 71245-18 |
| Наименование СИ | Системы испытаний вторичных цепей тока |
| Обозначение типа СИ | 100ADM mk4 и 200ADM-P |
| Изготовитель | "T&R Test Equipment Ltd.", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

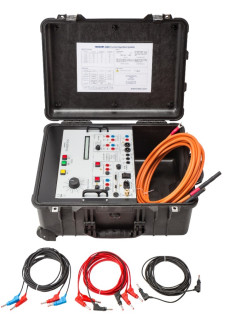

Системы испытаний вторичных цепей тока 100ADM mk4 и 200ADM-P (далее по тексту -системы) предназначены для измерений и воспроизведений силы и напряжения электрического тока, измерений среднеквадратических значений силы переменного тока, измерений временных интервалов, частоты переменного тока, угла фазового сдвига.
Принцип действия систем основан на формировании цифровых сигналов, их последующем цифро-аналоговом преобразовании, усилении и воспроизведении.
Системы имеют режим ограничения силы электрического тока для точного управления малыми токами (до 10 А). Режим ограничения силы электрического тока используется для автономной защиты от больших значений силы электрического тока, а также для осуществления контроля значений силы электрического тока при низких комплексных нагрузках (цифровые реле).
Системы выпускаются в двух модификациях: 100ADM mk4 и 200ADM-P, и отличаются метрологическими и техническими характеристиками.
Системы имеют несколько выходов, позволяющих воспроизводить значения силы электрического тока (до 100 А для модификации 100ADM mk4 и до 200 А для модификации 200ADM-P). Воспроизведение напряжения электрического тока до 240 В обеспечивает испытания высокоомных токовых реле и реле напряжения. В системах предусмотрены четыре диапазона измерений среднеквадратических значений силы переменного тока. Полная шкала и уровень срабатывания устанавливаются независимо от выхода. На всех входах и выходах используются промышленные стандартные безопасные разъемы.
В системах используется двухканальная система синхронизации, позволяющая измерять время срабатывания, время возврата в исходное положение и время повторного включения с высокой степенью точности.
В системах модификации 100ADM mk4 используется стабилизированное питание постоянного тока от 24 до 220 В с ограничением силы электрического тока для питания тестируемых реле. Также предусмотрен отдельный изолированный выход со вспомогательным питанием 110 В переменного тока.
Системы модификации 200ADM-P включают в себя также следующие дополнительные функции:
- измерение угла фазового сдвига;
- измерение частоты переменного тока;
- анализ гармонических составляющих;
- хранение данных.
Для подключения флеш-памяти, клавиатуры или принтера в системах модификации 200ADM-P предусмотрены два USB-разъема. Результаты каждого испытания могут быть сохранены во флеш-памяти в формате электронной таблицы для последующего анализа. Клавиатура позволяет вводить комментарии к каждому результату.
Системы модификации 200ADM-P имеют вспомогательный выход переменного тока, который используется до 260 В для реле напряжения или до 10 А для реле тока.
В системах модификации 200ADM-P предусмотрен вспомогательный измерительный модуль для измерений силы и напряжения электрического тока, частоты переменного тока, угла фазового сдвига, электрической мощности, электрического импеданса, коэффициента трансформации, гармоник.
Системы имеют программное обеспечение (далее - ПО). Аппаратная реализация ПО основана на программируемой логической интегральной схеме (далее - ПЛИС) Altera Intel FPGA, работающей на ядре процессора NIOS II. Данная схема управляет всеми периферийными устройствами внутри систем. Метрологическое значение ПО заключается в обеспечении связи с аппаратными средствами аналого-цифрового преобразователя для измерений в сочетании с прецизионными таймерами, работающими на ПЛИС (FPGA).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для модификации | |
| 100ADM mk4 | 200ADM-P | |
| Идентификационное наименование ПО | PROGFILE-12 | PROGFILE-10 |
| Номер версии (идентификационный номер ПО), не ниже | V 2.01 | V 2.01 |
| Цифровой идентификатор ПО | - | - |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики систем приведены в таблицах
2 - 5.
Таблица 2 - Воспроизведение среднеквадратического значения силы переменного тока частотой 50 Гц (модификации 100ADM mk4 и 200ADM-P) __
| Верхний предел воспроизведений, А | Разрешение, А | Значение тока срабатывания защиты, А | Пределы допускаемой абсолютной погрешности воспроизведений среднеквадратического значения силы переменного тока, мА | Время воспроизведения, мс |
| модификация 100A | 4 k m M D | |||
| 2,000 | 0,001 | 2,2 | ±0,0057в1) + 5 е.м.р.2) | 20 |
| 10,00 | 0,01 | 11 | 20 | |
| 20,00 | 0,01 | 22 | 20 | |
| 100,0 | 0,1 | 110 | 20 | |
| модификация 200ADM-P | ||||
| 5,000 | 0,001 | 5,5 | ±0,0057„1) + 5 е.м.р.2) | 20 |
| 20,00 | 0,01 | 22 | 20 | |
| 50,00 | 0,01 | 55 | 20 | |
| 200,0 | 0,1 | 220 | 20 | |
| Примечания: 1) 1в - воспроизведенное среднеквадратическое значение силы переменного тока, А; 2) е.м.р. - единица младшего разряда. | ||||
| Наименование характеристики | Значение |
| Диапазоны измерений временных интервалов, с | от 0 до 999,999 от 0 до 9999,99 от 0 до 99999,9 |
| Разрешение, мс: - для диапазона от 0 до 999,999 с - для диапазона от 0 до 9999,99 с - для диапазона от 0 до 99999,9 с | 1 10 100 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, с | ±0,000WH3M1) + 22) е.м.р.3) |
| Примечания: 1) 4зм - измеренное значение времени; 2) для режима работы по току: 4 е.м.р.; 3) е.м.р. - единица младшего разряда. | |
Таблица 4 - Метрологические характеристики модификации 200ADM-P
| Наименование параметра | Диапазон измерений | Разреше ние | Пределы допускаемой абсолютной погрешности |
| Среднеквадратическое значение напряжения переменного тока | от 0 до 300 В | 0,1 В | ±0,007- ЦИзм1) + 5 е.м.р.2) В |
| Напряжение постоянного тока | от 0 до 300 В | 0,1 В | ±0,007- ЦИзм1) + 5 е.м.р.2) В |
| Среднеквадратическое значение силы переменного тока | от 0 до 5 А включ. (CF3)<3) св. 5,000 до 9,999 А (CF3)<1,5) | 0,001 А | ±0,0077изм1) + 5 е.м.р.2) А |
| Сила постоянного тока | от 0 до 9,999 А | 0,001 А | ±0,0077Шм1) + 5 е.м.р.2) А |
| Угол фазового сдвига | от -179,9 до +180,0° | 0,1° | ±3° |
| Частота переменного тока | от 45 до 100 Гц | 0,01 Гц | ±0,0002/Шм1) + + 1 е.м.р.2) Гц |
| Примечания: 1) иизм, /изм, /изм - измеренные значения параметров напряжения электрического тока, силы электрического тока, частоты переменного тока соответственно; 2) е.м.р. - единица младшего разряда; 3) CF - коэффициент амплитуды. | |||
Таблица 5 - Основные технические характеристики систем
| Наименование характеристики | Значение | |
| 100ADM mk4 | 200ADM-P | |
| Параметры сети питания переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | 115±10% 230±10 % 50; 60 | |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха без образования конденсата, % | от 0 до +45 до 90 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 560x456x265 | |
| Масса, кг, не более | 23,9 | 22,6 |
| Средняя наработка на отказ, ч | 25000 | |
| Средний срок службы, лет | 30 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность систем представлена в таблице 6.
Таблица 6 - Комплектность систем
| Наименование | Обозначение | Количество | Примечание |
| Система испытаний вторичных цепей тока 100ADM mk4 (200ADM-P) (в соответствии с заказом) | - | 1 шт. | - |
| Комплект выходного провода | - | 1 шт. | - |
| Сетевой шнур | - | 1 шт. | для 100ADM mk4 |
| Запасные предохранители | - | 1 шт. | - |
| USB-клавиатура | - | 1 шт. | для 200ADM-P |
| USB-память | - | 1 шт. | для 200ADM-P |
| Руководство по эксплуатации | - | 1 экз. | - |
| Методика поверки | ИЦРМ-МП-033-18 | 1 экз. | - |
осуществляется по документу ИЦРМ-МП-033-18 «Системы испытаний вторичных цепей тока 100ADM mk4 и 200ADM-P. Методика поверки», утверждённому ООО «ИЦРМ» 30.01.2018 г. Основные средства поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в Федеральном информационном фонде 39138-08);
- трансформатор тока измерительный переносной ТТИП 5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08);
- генератор сигналов произвольной формы 33521В (регистрационный номер в Федеральном информационном фонде 53565-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус систем.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
