| Номер в госреестре | 71247-18 |
| Наименование СИ | Омметры цифровые |
| Обозначение типа СИ | RMO |
| Изготовитель | "IBEKO Power AB", Швеция |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Омметры цифровые серии RMO (далее - омметры) предназначены для измерений электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях.
Принцип действия омметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом (ЖК) дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора. Результаты измерений могут быть сохранены в памяти прибора, переданы на компьютер и обработаны с помощью внешнего ПО «DV-Win PC software», распечатаны на встроенном принтере.
Измерения производятся при двух направлениях тока по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.
Основные узлы омметров: источник постоянного испытательного тока, усилитель, вольтметр, АЦП, микропроцессор, ЖК-дисплей, источник питания.
Омметры серии RMO выпускаются в виде следующих подсерий и модификаций:
- подсерия RMO-A: модификации RMO100A, RMO200A, RMO300A, RMO400A, RMO500A, RMO600A;
- подсерия RMO-D: модификации RMO200D, RMO500D, RMO600D;
- подсерия RMO-E: модификации RMO60E, RMO100E;
- подсерия RMO-G: модификации RMO100G, RMO200G, RMO300G, RMO400G, RMO500G, RMO600G, RMO800G;
- подсерия RMO-H: модификации RMO-H2, RMO-H3;
- подсерия RMO-M: модификации RMO50M, RMO100M;
- подсерия RMO-TD: модификации RMO25TD, RMO40TD, RMO60TD;
- подсерия RMO-TT: модификации RMO40TT, RMO60TT, RMO100TT;
- подсерия RMO-TW: модификации RMO10TW, RMO20TW, RMO30TW, RMO50TW.
- подсерия RMO-TWA: модификации TWA25A, TWA40D.
Модификации отличаются числом каналов измерений, значением измерительного тока, пределами измерений, сервисными функциями (режимами), конструктивным исполнением.
Омметры подсерий RMO-A, RMO-D, RMO-E, RMO-G, имеют один измерительный канал и предназначены как для измерений сопротивления в безиндуктивных цепях (защитное заземление, контакты выключателей, вводы, шины, сварные и паяные соединения, предохранители).
Омметры подсерии RMO-H изготовлены в виде переносного прибора.
Омметры подсерий RMO-M имеют два измерительных канала и предназначены для измерений сопротивления в низкоиндуктивных цепях (обмотки генераторов, электродвигателей).
Омметры подсерии RMO-D имеют встроенную функцию размагничивания измеряемой цепи. С измерителями подсерии RMO-A, RMO-G, RMO-H, RMO-M для этой цели используется дополнительный блок размагничивания DEM60.
Омметры подсерий RMO-TD, RMO-TT, RMO-TW, RMO-TWA предназначены для измерений сопротивления в высокоиндуктивных цепях (обмотки трансформаторов, автотрансформаторов).
Омметры подсерии RMO-TW обеспечивают измерение сопротивления обмоток по трем каналам, имеют один канал измерения температуры, функцию размагничивания трансформаторов и проверки устройств РПН (регулирования под нагрузкой) трансформаторов, автоматического разряда измерительной цепи.
Омметры подсерии RMO-TD обладают всеми функциями подсерии RMO-TW, имеют два измерительных канала, а также имеют функции динамического измерения сопротивления контактов РПН и измерения тока потребления двигателя РПН.
Омметры подсерии RMO-TT обладают всеми функциями подсерии RMO-TD, имеют три измерительных канала, а также имеют дополнительные каналы измерения температуры (6 каналов). Температура измеряется с помощью внешних датчиков.
Омметры подсерии RMO-TWA предназначены для работы с трехфазными трансформаторами. Они могут одновременно проводить измерения для трех или шести обмоток трансформаторов, а также имеют функции динамического измерения сопротивления контактов РПН, измерения тока потребления двигателя РПН, размагничивания трансформаторов и автоматического разряда измерительной цепи.
Омметры могут работать как в ручном режиме, так и в режиме дистанционного управления. Омметры оснащены защитами от неправильной полярности и превышении допустимого тока в измерительной цепи, защитой от перегрева. Для измерений сопротивления устройств, заземленных с двух сторон, омметры подсерий RMO-D, RMO-G, RMO-TD, RMO-TT, RMO-TW, RMO-TWA комплектуются опциональными токовыми клещами.
В омметрах используются интерфейсы связи USB, RS-232 (опция), Bluetooth (опция).
Конструктивно омметры выполнены в металлических или полипропиленовых корпусах с откидной крышкой и ручкой для переноски. Все разъемы, гнезда, клеммы, органы управления, индикации размещены на лицевых панелях.

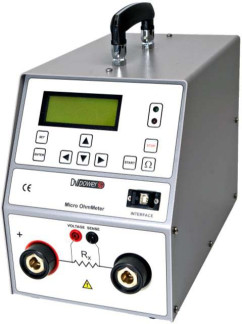

Общий вид средств измерений представлен на рисунках 1 - 10.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Схема пломбировки от несанкционированного доступа представлена на рисунках 1,2,5.
Место нанесения
отсутствует.
Таблица 1 - Метрологические характеристики омметров цифровых подсерии RMO-A
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм |
| RMO100A | от 5 до 100 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм 5000 мОм 1) | ±(0,002-Кизм+0,002-Кпр.) |
| RMO200A | от 5 до 200 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм 5000 мОм 1 | |
| RMO300A | от 5 до 300 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм 5000 мОм 1 |
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм |
| RMO400A | от 5 до 400 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм 5000 мОм 1) | ±(0,002^изм.+0,002^пр.) |
| RMO500A | от 5 до 500 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм 5000 мОм 1) | |
| RMO600A | от 5 до 600 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм 5000 мОм 1) | |
| Примечания Rизм. - измеренное значение сопротивления, мкОм, мОм; Rпр. - значение предела измерений сопротивления, мкОм, мОм; 1) - данный предел по заказу. Измерительный ток от 1 до 5 А | |||
| Таблица 2 - Метрологические характеристики омметров цифровых подсерии RMO-D | |||
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм |
| RMO200D | от 5 до 200 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм | ±(0,002^изм.+0,002^пр.) |
| RMO500D | от 5 до 500 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм | |
| RMO600D | от 5 до 600 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм | |
| Примечания Rизм. - измеренное значение сопротивления, мкОм, мОм; R^. - значение предела измерений сопротивления, мкОм, мОм | |||
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм |
| RMO60E | от 10 до 60 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм | ±(0,002^изм + 0,002-Япр.) |
| RMO100E | от 0,5 до 100 | 999.9 мкОм 9.999 мОм 99,99 мОм 999.9 мОм 9.999 Ом 25,00 Ом | |
| Примечания Яизм. - измеренное значение сопротивления, мкОм, мОм, Ом; Япр. - значение предела измерений сопротивления, мкОм, мОм, Ом | |||
Таблица 4 - Метрологические характеристики омметров цифровых подсерии RMO-G
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм |
| RMO100G | от 5 до 100 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм | ±(0,002^Яизм.+0,002^Япр.) |
| RMO200G | от 5 до 200 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм | |
| RMO300G | от 5 до 300 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм | |
| RMO400G | от 5 до 400 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм | |
| RMO500G | от 5 до 500 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм | |
| RMO600G | от 5 до 600 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм |
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм |
| RM0800G | от 10 до 800 | 999,9 мкОм | ±(0,002^Яизм.+0,002^Япр.) |
| 9,999 мОм | |||
| 99,99 мОм | |||
| 499,9 мОм | |||
| Примечания Яизм. - измеренное значение сопротивления, мкОм, мОм; Япр. - значение предела измерений сопротивления, мкОм, мОм | |||
Таблица 5 - Метрологические характеристики омметров цифровых подсерии RMO-H
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм |
| RMO-H2 | от 0 до 220 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм 2000 мОм | ±(0,002^Яизм.+0,002^Япр.) |
| RMO-H3 | от 0 до 300 | 999.9 мкОм 9,999 мОм 99,99 мОм 999.9 мОм 2000 мОм | |
| Примечания Яизм. - измеренное значение сопротивления, мкОм, мОм; Япр. - значение предела измерений сопротивления, мкОм, мОм | |||
Таблица 6 - Метрологические характеристики омметров цифровых подсерии RMO-M
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм, Ом |
| RM050M | от 0,005 до 50 | 999.9 мкОм 9.999 мОм 99.99 мОм 999.9 мОм 9.999 Ом 99.99 Ом 999.9 Ом | ±(0,002^Яизм.+0,002^Япр.) |
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм, Ом |
| RM0100M | от 0,005 до 100 | 999.9 мкОм 9.999 мОм 99.99 мОм 999.9 мОм 9.999 Ом 99.99 Ом 999.9 Ом | ±(0,002^изм.+0,002^пр.) |
| Примечания Rизм. - измеренное значение сопротивления, мкОм, мОм, Ом; R^. - значение предела измерений сопротивления, мкОм, мОм, Ом | |||
Таблица 7 - Метрологические характеристики омметров цифровых подсерии RMO-TD
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм, Ом, кОм |
| RMO25TD | от 0,005 до 25 | 999.9 мкОм 9.999 мОм 99.99 мОм 999.9 мОм 9.999 Ом 99.99 Ом 999.9 Ом 9.999 кОм | ±(0,002^изм.+0,002^пр.) |
| RM040TD | от 0,005 до 40 | 999.9 мкОм 9.999 мОм 99.99 мОм 999.9 мОм 9.999 Ом 99.99 Ом 999.9 Ом 9.999 кОм | |
| RM060TD | от 0,005 до 60 | 999.9 мкОм 9.999 мОм 99.99 мОм 999.9 мОм 9.999 Ом 99.99 Ом 999.9 Ом 9.999 кОм | |
| Примечания Rизм. - измеренное значение сопротивления, мкОм, мОм, Ом, кОм; R^. - значение предела измерений сопротивления, мкОм, мОм, Ом, кОм | |||
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм, Ом, кОм |
| RMO40TT | от 0,005 до 40 | 999.9 мкОм 9.999 мОм 99.99 мОм 999.9 мОм 9.999 Ом 99.99 Ом 999.9 Ом 9.999 кОм | ±(0,002^Яизм.+0,002^Япр.) |
| RMO60TT | от 0,005 до 60 | 999.9 мкОм 9.999 мОм 99.99 мОм 999.9 мОм 9.999 Ом 99.99 Ом 999.9 Ом 9.999 кОм | |
| RMO100TT | от 0,005 до 100 | 999.9 мкОм 9.999 мОм 99.99 мОм 999.9 мОм 9.999 Ом 99.99 Ом 999.9 Ом 9.999 кОм | |
| Примечания Яизм. - измеренное значение сопротивления, мкОм, мОм, Ом, кОм; Япр. - значение предела измерений сопротивления, мкОм, мОм, Ом, кОм | |||
Таблица 9 - Метрологические характеристики омметров цифровых подсерии RMO-TW
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм, Ом, кОм |
| RMO10TW | от 0,005 до 10 | 999.9 мкОм 9.999 мОм 99.99 мОм 999.9 мОм 9.999 Ом 99.99 Ом 999.9 Ом 9.999 кОм | ±(0,002^Яизм.+0,002^Япр.) |
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм, Ом, кОм |
| RM020TW | от 0,005 до 20 | 999.9 мкОм 9.999 мОм 99.99 мОм 999.9 мОм 9.999 Ом 99.99 Ом 999.9 Ом 9.999 кОм | ±(0,002^Яизм.+0,002^Япр.) |
| RM030TW | от 0,005 до 30 | 999.9 мкОм 9.999 мОм 99.99 мОм 999.9 мОм 9.999 Ом 99.99 Ом 999.9 Ом 9.999 кОм | |
| RM050TW | от 0,005 до 50 | 999.9 мкОм 9.999 мОм 99.99 мОм 999.9 мОм 9.999 Ом 99.99 Ом 999.9 Ом 9.999 кОм | |
| Примечания Яизм. - измеренное значение сопротивления, мкОм, мОм, Ом, кОм; Япр. - значение предела измерений сопротивления, мкОм, мОм, Ом, кОм | |||
| Таблица 10 - Мет | рологические характеристики омметров цифровых подсерии RMO-TWA | ||
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм, Ом |
| TWA25A | от 0,005 до 25 | 999.9 мкОм 9,999 мОм 99.99 мОм 999.9 мОм 99.99 Ом 999.9 Ом 9999 Ом | ±(0,002^Яизм.+0,002^Япр.) |
| Модификация | Сила постоянного измерительного тока, А | Пределы измерений сопротивления постоянному току | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, мкОм, мОм, Ом |
| TWA40D | от 0,005 до 40 | 999.9 мкОм 9,999 мОм 99.99 мОм 999.9 мОм 99.99 Ом 999.9 Ом 9999 Ом | ±(0,002^изм.+0,002^пр.) |
| Примечания Rизм. - измеренное значение сопротивления, мкОм, мОм, Ом; R^. - значение предела измерений сопротивления, мкОм, мОм, Ом | |||
Таблица 11 - Основные технические характеристики омметров цифровых подсерии RMO-A
| Наименование характеристики | Значение для модификаций | ||
| RM0100A, RM0200A | RM0300A, RM0400A | RM0500A, RM0600A | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 264 50/60 | ||
| Габаритные размеры, мм, (длинахширинахвысота) | 380x198x255 | ||
| Масса, кг | 7 | 7,5 | 8 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +55 98 без конденсации | ||
Таблица 12 - Основные технические характеристики омметров цифровых подсерий RMO-D,
RMO-E
| Наименование характеристики | Значение для модификаций | ||
| RM0200D | RM0500D, RM0600D | RM060E, RM0100E | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 264 50/60 | ||
| Габаритные размеры, мм, (длинахширинахвысота) | 405x330x165 Х) 480x385x190 2) | 380x198x255 | |
| Масса, кг | 9 | 7,5 | 0,95 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +55 95 без конденсации | ||
| Примечания 1) - корпус без встроенного термопринтера; 2) - корпус с встроенным термопринтером | |||
| Наименование характеристики | Значение для модификаций | ||
| RMO100G, RMO200G, RMO300G | RMO400G, RMO500G | RMO600G, RMO800G | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 264 50/60 | ||
| Габаритные размеры, мм, (длинахширинахвысота) | 405x330x165 Х) 480x385x190 2) | ||
| Масса, кг | 8 | 9 | 11 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +55 95 без конденсации | ||
| Примечания 1) - корпус без встроенного термопринтера; 2) - корпус с встроенным термопринтером | |||
Таблица 14 - Основные технические характеристики омметров цифровых подсерий RMO-H,
RMO-M
| Наименование характеристики | Значение для модификаций | |
| RMO-H2, RMO-H3 | RMO50M, RMO100M | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 90 до 264 50/60 3,7 | от 90 до 264 50/60 |
| Габаритные размеры, мм, (длинахширинахвысота) | 226x116x50 | 380x198x255 |
| Масса, кг | 0,95 | 8,5 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +55 95 без конденсации | |
Таблица 15 - Основные технические характеристики омметров цифровых подсерии RMO-TD
| Наименование характеристики | Значение для модификаций | ||
| RMO25TD | RMO40TD | RMO60TD | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 264 50/60 | ||
| Габаритные размеры, мм, (длинаxширинаxвысота) | 400x335x170 Х) 480x395x197 2) | 480x395x197 | |
| Масса, кг | 9,5 1); 10 2) | 2) ,5 3 3 | 14 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +55 95 без конденсации | ||
| Примечания 1) - корпус без встроенного термопринтера; 2) - корпус с встроенным термопринтером | |||
| Наименование характеристики | Значение для модификаций | ||
| RM040TT | RM060TT | RM0100TT | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 264 50/60 | ||
| Габаритные размеры, мм, (длинахширинахвысота) | 480x395x197 | 550x420x215 | |
| Масса, кг | 13 | 14 | 15,5 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +55 95 без конденсации | ||
Таблица 17 - Основные технические характеристики омметров цифровых подсерий RMO-TW,
RMO-TWA
| Наименование характеристики | Значение для модификаций | ||
| RM010TW, RM020TW | RM030TW, RM050TW | TWA25A, TWA40D | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 264 50/60 | ||
| Габаритные размеры, мм, (длинахширинахвысота) | 380x198x255 | 380x198x255 | 480x395x197 |
| Масса, кг | 7,5 | 8,5 | 12,8 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +55 95 без конденсации | ||
наносится на лицевую панель приборов способом наклейки и на титульные листы руководств по эксплуатации типографским способом.
Таблица 18 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Омметр цифровой серии RMO (модификация по заказу) | - | 1 шт. |
| Комплект измерительных кабелей | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Кабель заземления | - | 1 шт. |
| Кабель для проверки РПН трансформаторов 1) | - | 1 шт. |
| Компакт диск с ПО «DV-Win PC software» | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-113-17 | 1 экз. |
| Примечание - 1) для подсерий TD, TT, TWA | ||
осуществляется по документу ИЦРМ-МП-113-17 «Омметры цифровые серии RMO. Методика поверки», утвержденному ООО «ИЦРМ» 01.12.2017 г.
Основные средства поверки: катушки электрического сопротивления Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде № 1162-58); шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ1 (регистрационный номер в Федеральном информационном фонде № 24112-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к омметрам цифровым серии RMO
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
| Зарегистрировано поверок | 33 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
