| Номер в госреестре | 71252-18 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | MILUR IC 04 |
| Изготовитель | АО "ПКК Миландр", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных MILUR IC 04 (далее по тексту - УСПД) предназначены для измерений электрической энергии, мощности, коммерческого и технического, многотарифного учета энергоресурсов, сбора, обработки, хранения, отображения и передачи полученной информации, в том числе и по каналам GSM/GPRS.
Принцип действия УСПД заключается измерении по цифровым входам значений электрической энергии и мощности от счетчиков, датчиков и других приборов, поддерживающих открытые протоколы обмена по цифровым интерфейсам, контроле полученных значений, их обработке и хранении, с последующей передачей в информационные системы.
УСПД представляют собой функционально законченное изделие, выполненное в виде блока, устанавливаемого на DIN рейку.
УСПД используются в автоматизированных системах управления технологическими процессами (АСУ ТП), автоматизированных системах телеметрии, а также могут использоваться в автоматизированных информационно-измерительных системах (АИИС) коммерческого/технического учета электроэнергии (АИИС КУЭ/АСТУЭ) в качестве устройств сбора и передачи данных.
УСПД осуществляют сбор информации с аналоговых и цифровых датчиков, счетчиков энергоресурсов (электросчетчиков, теплосчетчиков), контроллеров различного типа, и формируют сигнал телеуправления.
Опрос счетчиков осуществляется автоматически или по запросу, выдаваемому из УСПД. УСПД обеспечивает независимое подключение к сети Ethernet приборов с интерфейсами RS-422 (RS-485), RF433, а именно: счетчиков энергоресурсов (полный список счетчиков приведен в руководстве по эксплуатации) и различного типа контроллеров и устройств расширения.
УСПД формируют, если необходимо, сигналы телеуправления и могут функционировать под управлением центральной ЭВМ (сервера сбора данных).
Счетчики, имеющие цифровые информационные выходы, передают данные о потреблении энергоресурсов и другую служебную информацию по интерфейсам RS-422 (RS 485), RF433 на специальные входы изделия или по радиоканалу. УСПД сохраняют информацию, собранную со счетчиков в своей внутренней энергонезависимой памяти. В УСПД предусмотрена функция ведения журналов событий.
В качестве дополнительных функций, УСПД могут обрабатывать и хранить информацию от датчиков телесигнализации и аналоговых датчиков, как подключенных к УСПД непосредственно, так и подключенных через интерфейсы RS 422 (RS-485), RF433.
Данные, полученные УСПД, могут передаваться по запросу сервера сбора, выполненного на базе IBM PC совместимого компьютера, по каналам GSM/GPRS, по радиоканалу с использованием GSM диапазона и \ или проводным каналам связи (Ethernet).
Контроль доступа к результатам измерений поддерживается на уровне встроенной системы аутентификации пользователей (с помощью системы паролей).
Доступ к данным может обеспечиваться по WEB интерфейсу. Дополнительного программного обеспечения (далее - ПО) для работы не требуется.
Доступ к изменению параметров конфигурации УСПД предоставляется пользователю в соответствии с его полномочиями (только чтение, чтение и изменение, полный доступ). При изменении параметров конфигурации УСПД соответствующая запись появляется в журнале событий УСПД. Конфигурирование параметров УСПД, администрирование и просмотр накопленных данных выполняется средствами программы конфигурации или через WEB интерфейс.
УСПД имеют встроенные часы реального времени и обеспечивают синхронизацию часов в подключенных к нему счетчиках электроэнергии.
Поддерживается работа в составе любых SCADA систем по технологии OPC.

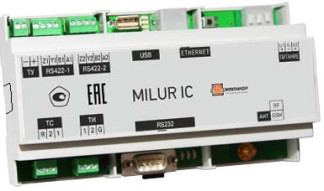

Общий вид УСПД с указанием места нанесения знака поверки представлен на рисунке 1.
Место пломбирования от несанкционированного доступа
Рисунок 1 - Общий вид УСПД с указанием места нанесения знака поверки
УСПД имеют программное обеспечение (далее по тексту - ПО). Идентификационные данные ПО приведены в таблице 1.
ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики УПД нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | УСПД MILUR IC 04 ПО |
| Наименование программного модуля (идентификационное наименование ПО) | модуль, объединяющий драйвера счетчиков |
| Наименование файла | metrologymodule.dll |
| Номер версии ПО | не ниже 1.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода | 495c5d1aa022a34eee6ea1ad493ffd15 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 2 - Основные метрологические и технические характеристики УСПД
| Наименование характеристики | Значение |
| Пределы допускаемой основной абсолютной погрешности измерений времени (в условиях отсутствия внешней синхронизации), с/сут | ±3 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений времени (в условиях отсутствия внешней синхронизации), с/°С в сутки | ±0,2 |
| Пределы допускаемой абсолютной погрешности измерений времени (в условиях внешней синхронизации по сигналам точного времени), с/сут | ±2 |
| Пределы допускаемой абсолютной погрешности измерений электрической энергии и мощности для цифровых измерительных каналов | ±1 единица младшего разряда измеренной величины |
| Время сохранения измерительной информации в устройстве при пропадании напряжения питания, лет | 10 |
| Интервалы опроса счетчиков (программируемые диапазоны) | от 1 с до 1 месяца |
| Хранение данных об электропотреблении (профиль нагрузки счетчиков), суток, не менее | 45 |
| Продолжительность работы встроенных часов без внешних источников питания, лет, не менее | 6 |
| Объем встроенного оперативного запоминающего устройства ОЗУ (SDRAM), Мб, не менее | 64 |
| Объем встроенного постоянного запоминающего устройства ПЗУ (FLASH I / FLASH II), Мб, не менее | 32/512 |
| Максимальное количество счетчиков для опроса, при подключении счетчиков через интерфейсы RS-422/RS-485, RF433, шт. | 255 |
| Порт Ethernet 10/100 Mbit | 1 |
| Гальванически развязанный порт телеуправления 2 А, 60 В постоянного тока | 1 |
| Независимые гальванически изолированные порты RS-422/485 | 2 |
| Порт RS-232 | 1 |
| Порт USB-host | 1 |
| Дискретные гальванически развязанные входы | 2 |
| Аналоговые входы без нормирования погрешностей (измерение напряжения электрического тока в диапазоне от 0 до 2,5 В; измерение силы электрического тока в диапазоне от 0 до 20 мА (АЦП 12 разрядное)) | 2 |
| Внешняя антенна (ненаправленная, интегральная, штыревая) | |
| Стандарт GSM | GSM850, EGSM 900, DCS 1800, PCS 1900 |
| Тип разъема антенны | SMA |
| Внешняя антенна (ненаправленная, интегральная, штыревая) | |
| Стандарт RF433 | RF 433 |
| Тип разъема антенны | SMA |
| Номинальное напряжение питания постоянного тока, В | 12 |
| Потребляемая мощность, ВА, не более | 15 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 159x94x58 |
| Масса, кг, не более, не более | 0,5 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от +15 до +35 от 45 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, % | от -40 до +60 до 95 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 15 |
наносится на лицевую панель УСПД и на эксплуатационную документацию методом офсетной печати или иным способом, не ухудшающим качество печати.
Комплектность УСПД представлена в таблице 3.
Таблица 3 - Комплектность УСПД
| Наименование | Обозначение | Количество | Примечание |
| Устройство сбора и передачи данных MILUR IC 04 | ТСКЯ.468369.501 | 1 шт. | - |
| Комплект разъемов | - | 1 шт. | - |
| Программное обеспечение (в составе контроллера) Windows CE, специализированное ПО с неизменяемой метрологической частью версии 1.5 и программа конфигурирования: «Программа конфигурации MILUR IC 04». | - | 1 экз. | - |
| Формуляр | ТСКЯ.468369.501 ФО | 1 экз. | - |
| Руководство по эксплуатации | ТСКЯ.468369.501 РЭ | 1 экз. | по отдельному заказу |
| Методика поверки | ТСКЯ.468369.501 МП | 1 экз. | по отдельному заказу |
осуществляется по документу ТСКЯ.468369.501 МП «Устройства сбора и передачи данных MILUR IC 04. Методика поверки», утверждённому ООО «ИЦРМ» 16.03.2018 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в Федеральном информационном фонде 39138-08);
- сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном информационном фонде 58301-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в формуляр, и (или) на корпус УСПД.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТСКЯ.468369.501 ТУ Устройства сбора и передачи данных MILUR IC 04. Технические условия
