| Номер в госреестре | 71254-18 |
| Наименование СИ | Дальномеры лазерные |
| Обозначение типа СИ | GLM 120 С |
| Изготовитель | "Robert Bosch Power Tools GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дальномеры лазерные GLM 120 С (далее - дальномеры) предназначены для измерений расстояний.
Принцип измерения расстояний дальномеров лазерных основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Нулевой (начальной) точкой отсчёта дальномеров лазерных может быть:
- нижний торец корпуса;
- верхний торец корпуса;
- центр резьбовой втулки при измерении со штатива.
Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти. Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами лазерными GLM 120 С осуществляется при помощи встроенной 10-ти кнопочной клавиатуры.

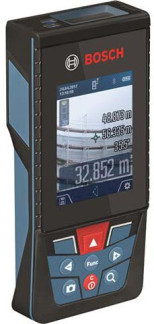

Общий вид дальномеров представлен на рисунках 1
Опломбирование узлов дальномеров лазерных GLM 120 С не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Дальномеры имеют встроенное программное обеспечение (далее - ВПО). ВПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 01.00.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояний, м: - при благоприятных условиях^ - при неблагоприятных условиях2 | от 0,05 до 120,00 от 0,05 до 60,00 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - при благоприятных условиях^ - при неблагоприятных условиях2 | ±2 (1,50+0,05 10-3 D) ±2(3,00+0,15 10-3D), где D - измеряемое расстояние, мм |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - при благоприятных условиях^ - при неблагоприятных условиях2 | 1,50+0,05 10-3 D 3,00+0,1510-3D, где D - измеряемое расстояние, мм |
| Дискретность измерений расстояний, мм | 0,1 |
| 1) - измерения на поверхность со 100 % отражательной способностью (стена, окрашенная в белый цвет), низкая фоновая освещенность, температура окружающей среды +25 °С 2) - измерения на поверхность с (10 - 100) % отражательной способностью, высокая фоновая освещённость (яркое солнце), температура окружающей среды от -10 до +45 °С | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр лазерной точки1-*, мм, не более: | |
| - на расстоянии 10 м | 9 |
| - на расстоянии 100 м | 90 |
| Источник электропитания | Встроенный аккумулятор |
| Напряжение электропитания, В | 3,6 |
| Измерений на полный заряд батарей | 25000 |
| Диапазон рабочих температур, °С | от -10 до +45 |
| Габаритные размеры (ДхШхВ) мм, не более | 142x64x28 |
| Масса, кг, не более | 0,21 |
| 1) - при температуре +25 °С | |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномеров.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дальномер лазерный GLM 120 C | - | 1 |
| Зарядное устройство | - | 1 |
| Чехол | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП АПМ 12-18 | 1 |
осуществляется по документу МП АПМ 12-18 «Дальномеры лазерные GLM 120 C. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» марта 2018 г.
Основные средства поверки:
- рабочий эталон (лента измерительная) 3-го разряда по ГОСТ Р 8.763-2011;
- рабочий эталон (фазовый светодальномер) 1-го разряда по ГОСТ Р 8.750-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Robert Bosch Power Tools GmbH», Германия
