| Номер в госреестре | 71256-18 |
| Наименование СИ | Комплексы аппаратно-программные |
| Обозначение типа СИ | Орлан 2.0 |
| Изготовитель | ООО "ОРЛАН", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аппаратно-программные «Орлан 2.0» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС), текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат и синхронизации внутренней шкалы времени комплексов с национальной шкалой времени Российской Федерации UTC(SU).
Принцип действия комплексов основан на измерении скорости движения ТС радиолокационным методом по разности частот между излученным радиолокационным сигналом и сигналом, отражённым от движущихся ТС (эффект Доплера).
Измерение скорости движения ТС производится только в результате состоявшегося события распознавания государственного регистрационного знака (ГРЗ). Если в зоне контроля комплекса одновременно находится несколько ТС, значение скорости определяется независимо для каждого ТС по привязке к его ГРЗ.
Комплексы выпускаются в двух вариантах конструктивного исполнения:
исполнение 01 - моноблочная конструкция: блок обработки данных (БОД) и фоторадарный блок (ФБ) интегрированы в едином корпусе;
исполнение 02 - раздельная конструкция: БОД и подключаемые к нему по интерфейсам связи фоторадарные блоки.
Конструкция комплексов предусматривает варианты стационарного, передвижного и мобильного размещения оборудования.
БОД объединяет в себе аппаратные средства и специализированное программное обеспечение (ПО) и служит для сбора, обработки, систематизации и хранения получаемых данных.
БОД содержит вычислительный модуль со встроенным ПО, модули связи, экран управления, навигационный модуль, вспомогательные узлы и внешние интерфейсы.
В качестве БОД могут быть также использованы аппаратно-программные комплексы «Орлан» и «Орлан 2.0».
ФБ изготовлен во влагозащищённом и ударопрочном корпусе с элементами крепления, содержит цифровую видеокамеру, ИК-подсветку, радарный блок, вспомогательные узлы, модули связи и внешние интерфейсы.
Радарный блок производит измерение скорости движения ТС в направлении приближения к регистратору или удаления от него.
ФБ осуществляет непрерывную фото-, видеосъёмку участка дороги.
Навигационный модуль обеспечивает приём и обработку сигналов навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определяет на их основе координаты и синхронизирует внутреннюю шкалу времени комплексов с национальной шкалой времени Российской Федерации UTC(SU), с автоматическим контролем корректности работы синхронизации и достоверности измеренного для каждого кадра времени начала экспозиции.
Вычислительный модуль со встроенным ПО контролирует работоспособность и функционирование отдельных элементов комплекса, производит математическую обработку поступающих данных, анализ изображений, распознавание ГРЗ ТС, выявление фактов нарушений, ведение базы данных событий, формирование доказательных материалов, детектирование объектов с заданными параметрами в зоне контроля ФБ, нанесение даты и времени, значений скорости, а также координат на каждый кадр с ФБ и передачу сформированных материалов.
Общий вид комплексов и схема пломбировки от несанкционированного доступа приведены на рисунках 1 - 8.

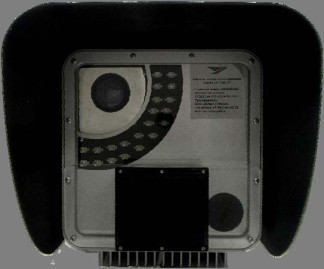

Рисунок 4 - Общий вид фоторадарного блока комплексов аппаратно-программных
«Орлан 2.0» (исполнение 02)
Место пломбировки от несанкционированного доступа
Рисунок 7 - Вид сбоку блока обработки данных комплексов аппаратно-программных
«Орлан 2.0» (исполнение 02)
Комплексы содержат встроенное специализированное программное обеспечение (ПО), которое обеспечивает их работу, прием и передачу данных, измерение и вычисление значений скорости, времени, координат и нанесение этих данных на кадры с цифровой видеокамеры.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Орлан.Радар» |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | MD5, SHA-1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности (по уровню вероятности 0,95) определения координат при работе по сигналам ГЛОНАСС (код СТ), GPS (код С/А) в частотном диапазоне L1, м | ±5 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), мс | ±1 |
| Амплитуда выходного сигнала 1 Гц (1PPS), не менее, В | 2 |
| Диапазон измерений скорости движения ТС, км/ч | от 5 до 250 |
| Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в диапазоне от 5 до 100 км/ч включ., км/ч | ±1 |
| Пределы допускаемой относительной погрешности измерений скорости движения ТС в диапазоне св. 100 до 250 км/ч, % | ±1 |
| Рабочая частота излучения радарного блока, ГГц | 24,15±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания, В: - напряжение постоянного тока | от 10 до 15 |
| Габаритные размеры «Орлан 2.0» (исполнение 01), мм, не более | 240x250x400 |
| Габаритные размеры «Орлан 2.0» (исполнение 02), мм, не более: - фоторадарный блок - блок обработки данных | 400x127x95 370x240x160 |
| Масса, без крепёжных элементов, «Орлан 2.0» (исполнение 01), кг, не более | 7,40 |
| Масса, без крепёжных элементов, комплекса «Орлан 2.0» (исполнение 02), кг, не более: - фоторадарный блок - блок обработки данных | 5 0 (N, cn" in |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60 95 от 60 до 120 |
| Средний срок службы, лет, не менее | 6 |
| Средняя наработка на отказ, ч, не менее | 25000 |
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на заднюю часть корпуса комплекса в виде наклейки, выполненной типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Комплекс аппаратнопрограммный | «Орлан 2.0» | 1 шт. | Модель исполнения по заказу |
| Специализированное ПО | «Орлан. АРМ оператора» | 1 CD | |
| Монтажный комплект | - | 1 комплект | |
| Комплект вспомогательного оборудования | - | 1 шт. | По заказу |
| Руководство по эксплуатации | АДЕЛ 26 51 66 011 РЭ | 1 шт. | |
| Руководство оператора | АРМ АДЕЛ.402100.006 РЭ | 1 шт. | |
| Методика поверки | РТ-МП-5300-445-2018 | 1 шт. | |
| Формуляр | - | 1 шт. | |
| Паспорт | АДЕЛ.26.51.66.012 ПС | 1 шт. |
осуществляется по документу РТ-МП-5300-445-2018 «ГСИ. Комплексы аппаратно-программные «Орлан 2.0». Методика поверки», утвержденному ФБУ «Ростест-Москва» 16.02.2018 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (регистрационный номер в Федеральном информационном фонде 54309-13);
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
- осциллограф MSO6104A (регистрационный номер в Федеральном информационном фонде 30681-13);
- приёмник временной синхронизации NV08C-CSM-N24MS (регистрационный номер в Федеральном информационном фонде 63278-16);
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR (регистрационный номер в Федеральном информационном фонде 52614-13);
- имитатор скорости движения транспортных средств «ИС-24»Д (регистрационный номер в Федеральном информационном фонде 63392-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 26.51.66-010-51276494-2017 Комплексы аппаратно-программные «Орлан 2.0». Технические условия.
| Зарегистрировано поверок | 190 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
