| Номер в госреестре | 71260-18 |
| Наименование СИ | Трансформаторы тока эталонные |
| Обозначение типа СИ | СА535 |
| Изготовитель | ООО "ОЛТЕСТ", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока эталонные СА535 (далее - трансформаторы СА535) предназначены для масштабных преобразований силы переменного тока с целью ее дальнейших измерений.
Принцип действия трансформаторов СА535 основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора СА535 создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы СА535 относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы СА535 выполнены в виде блоков прямоугольной формы. Изменение силы номинального первичного тока и коэффициента трансформации трансформаторов СА535 выполняется с помощью органов управления и индикации, размещенных на передней панели трансформатора СА535, или через стандартный интерфейс RS232.
В комплект трансформаторов СА535 может входить расширитель РД564, позволяющий расширить диапазон значений номинального первичного тока в сторону больших значений.

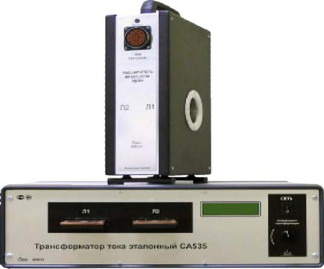

Общий вид трансформатора СА535 с расширителем РД564, место пломбировки от несанкционированного доступа представлены на рисунке 1.
1 - трансформатор СА535, 2- расширитель РД564
Встроенное ПО устанавливается в энергонезависимую память трансформаторов СА535 в производственном цикле на заводе-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.
Защита ПО обеспечивается пломбированием корпуса трансформатора и отсутствием доступа к изменению ПО без вскрытия корпуса. Дополнительная защита ПО не требуется.
Внешнее ПО не позволяет вносить изменения во встроенное ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Встроенное | |
| Идентификационное наименование ПО | СА535.hex |
| Номер версии ПО | V5.0 и выше |
| Внешнее | |
| Идентификационное наименование ПО | setup CA535 PC v1^ |
| Номер версии ПО | v1.33 и выше |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения силы первичного тока (без РД564), А | от 0,5 до 600,0* |
| Номинальные значения силы первичного тока (совместно с РД564), А | от 0,5 до 5000,0* |
| Номинальное значение силы вторичного тока, А | 5 |
| Диапазон силы первичного тока относительно номинального значения, % ** | от 1 до 120 или от 1 до 150 |
| Номинальная вторичная нагрузка при коэффициенте мощности нагрузки 1, В-А | 2,5 |
| Пределы допускаемой основной токовой погрешности, % | ±0,02 |
| Пределы допускаемой основной угловой погрешности, ' | ±1,5 |
| Пределы допускаемой токовой погрешности при работе вне границ нормального диапазона температуры, % | ±0,022 |
| Пределы допускаемой угловой погрешности при работе вне границ нормального диапазона температуры, ' | ±1,65 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность при +20 °С, %, до | от 10 до 30 80 |
| Примечания: * - конкретные значения ряда и их количество согласовываются при заказе; ** - один из вариантов в зависимости от заказа. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, В»А, не более | |
| - с расширителем | 60 |
| - без расширителя | 55 |
| Наименование характеристики | Значение |
| Габаритные размеры составных частей трансформаторов | |
| (длинахширинахвысота), мм, не более: | |
| - трансформатора | 470x375x145 |
| - расширителя | 240х130х300 |
| Масса составных частей трансформаторов, кг, не более: | |
| - трансформатора | 17 |
| - расширителя | 8 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 0 до 40 |
| - относительная влажность при +25 °С, %, до | 80 |
| Средний срок службы, лет, не менее | 9 |
| Средняя наработка на отказ, ч, не менее | 13000 |
наносится на фирменную табличку трансформатора фотохимическим методом и на паспорт печатным методом.
Таблица 4 - Комплектность трансформаторов СА535
| Наименование | Обозначение | Количество |
| Трансформатор СА535 | ПДРМ.671221.008 | 1 шт. |
| Расширитель РД564 | ПДРМ.671221.010 | * |
| Преобразователь “USB to RS-232” | - | 1 шт. |
| Диск с программным обеспечением | ПДРМ. 671220.001 К | 1 шт. |
| Сумка укладочная для трансформатора тока эталонного СА535 | ПДРМ.323382.005 | 1 шт. |
| Сумка укладочная для расширителя РД564 | ПДРМ.323382.006 | * |
| Кабель измерительный КИ535 | ПДРМ.685611.011 | 1 шт. |
| Кабель измерительный КИ564 | ПДРМ.685611.010 | * |
| Кабель интерфейсный последовательного порта RS-232 | ПДРМ.685614.008 | 1 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации. Часть 1. Техническая эксплуатация | ПДРМ.671220.001 РЭ | 1 экз. |
| Руководство по эксплуатации. Часть 2. Методика поверки | ПДРМ.671220.001 РЭ1 | 1 экз. |
| Паспорт | ПДРМ.671220.001 ПС | 1 экз. |
| Примечания: *- наличие определяется при заказе | ||
осуществляется по документу ПДРМ.671220.001 РЭ1 «Трансформаторы тока эталонные СА535. Руководство по эксплуатации. Часть 2. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 20.02.2017 г.
Основные средства поверки:
Преобразователь тока И564, регистрационный номер в Федеральном информационном фонде № 11545-88;
Устройства поверки измерительных трансформаторов К535, регистрационный номер в Федеральном информационном фонде № 9642-84;
Магазин сопротивлений СА5018-5, регистрационный номер в Федеральном информационном фонде № 39479-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ТУ 422260-006-29304028-2016. Трансформатор тока эталонный СА535
