| Номер в госреестре | 71261-18 |
| Наименование СИ | Системы скоростного и высокоскоростного трехмерного сканирования |
| Обозначение типа СИ | "Габарит-М" |
| Изготовитель | Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы скоростного и высокоскоростного трехмерного сканирования «Габарит-М» (далее - системы) предназначены для измерений расстояния от железнодорожного пути до объектов инфраструктуры с целью определения наличия негабаритных объектов, а также построения фактического очертания габарита приближения строений на сети железных дорог и линиях метрополитена.
Системы сканируют окружающее пространство с помощью лазерных измерительных датчиков, установленных на торце вагона в одной плоскости. Данные измерений каждого датчика в процессе обработки совмещаются в единый поперечный профиль. Датчик излучает импульсный лазерный луч, генерируемый лазерным диодом. После отражения от целевого объекта луч регистрируется приемником. Расстояние до целевого объекта вычисляется по времени, проходящему с момента отражения лазерного луча до момента его фиксации приемником. Поворот лазерного луча производится путем его отражения вращающимся зеркалом датчика. Измерения выполняются с регулярными интервалами, позволяющими получать детальную информацию о расположении объектов относительно оси пути и осуществлять контроль габарита приближения строений на высоких скоростях движения мобильного средства диагностики.
Системы представляют собой распределенную измерительную систему, устанавливаемую на мобильное средство диагностики - вагон или другую единицу подвижного состава, как самоходную, так и несамоходную.
Системы имеют в своем составе лазерные датчики, расположенные снаружи вагона, а также внутривагонное оборудование для передачи, обработки и хранения данных измерений.
Внутри вагона размещен сервер для записи и хранения данных. Данные измеренные лазерными датчиками передаются на сервер по каналам связи. Дальнейшая обработка измеренной информации производится на автоматизированном рабочем месте оператора (далее -АРМ) в состав которого входят один или несколько компьютеров и периферийное оборудование.
Для поддержания требуемых условий эксплуатации систем применяется вспомогательное оборудование - серверная стойка, кронштейны и интерфейс синхронизации.
Изделие содержит лазеры класса 1 по ГОСТ 31581-2012.
На корпус изделия нанесен знак лазерной опасности и прикреплена информационная табличка в соответствии с ГОСТ 31581-2012 и ГОСТ IEC 60825-1-2013.

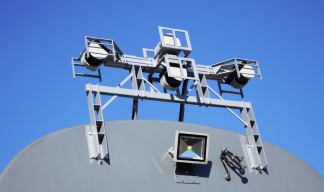

Общий вид и схема расположения систем скоростного и высокоскоростного трехмерного сканирования «Габарит-М» представлены на рисунках 1 и 2.
Пломбирование систем не предусмотрено.
Программное обеспечение «ИНТЕГРАЛ» установлено на жестком диске АРМ оператора. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют. ПО «ИНТЕГРАЛ», установленное на АРМ оператора, принимает данные измерений, выполняет их анализ, выводит на экран информацию
о наличии негабаритных объектов, их параметры, строит фактические очертания габарита приближения строений.
Идентификационные данные программного обеспечения Систем приведены в таблице 1. Уровень защиты программного обеспечения оценивается, как «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения комплексов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО «ИНТЕГРАЛ» |
| Номер версии (идентификационный номер) ПО | Не ниже 1.1.20 |
| Цифровой идентификатор ПО | - |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояния от оси пути до объекта, м | от 1,6 до 30,0 |
| Пределы допускаемой абсолютной погрешности измерений расстояния от оси пути до объекта, мм | |
| - на расстоянии от 1,6 м до 10 м включ. | ±25 |
| - на расстоянии св. 10 м до 20 м включ. | ±35 |
| - на расстоянии св. 20 м до 30 м | ±50 |
Таблица 3 - Технические характеристики и условия эксплуатации
| Наименование характеристики | Значение |
| Масса, кг, не более | 150 |
| Габаритные размеры рамы с датчиками, мм, не более: - длина | 2000 |
| - ширина | 900 |
| - высота | 1300 |
| Диапазон рабочих температур, °С | от -30 до +50 |
| Средняя наработка на отказ (при доверительной вероятности 0,90), ч | 20000 |
наносится на табличку, размещенную на наружной поверхности систем (на раме с датчиками), и в правом верхнем углу руководства по эксплуатации печатным способом.
Таблица 4 - Комплект поставки Систем
| Наименование | Обозначение | Количество |
| Система скоростного и высокоскоростного трехмерного сканирования «Габарит-М» | ВДМА.663500.153 | 1 экз. |
| Запасные части, принадлежности и инструменты согласно ведомости ЗИ | - | 1 компл. |
| Приспособление ДКП.030.17.014.00* | ДКП.030.17.014.00 | 1 экз. |
| Вспомогательное оборудование ВО-2.170* | ВО-2.170 | 1 экз. |
| Ведомость запасных частей, принадлежностей и инструментов | ВДМА.663500.153 ЗИ | 1 экз. |
| Руководство по эксплуатации | ВДМА.663500.153 РЭ | 1 экз. |
| Формуляр | ВДМА.663500.153 ФО | 1 экз. |
| Методика поверки | ВДМА.663500.153 МП | 1 экз. |
| *- по согласованию с заказчиком | ||
осуществляется по документу ВДМА.663500.153 МП «Системы скоростного и высокоскоростного трехмерного сканирования «Габарит-М». Методика поверки», утвержденному ФГУП «ВНИИМС» 16 ноября 2017 г.
Основные средства поверки:
- Дальномер лазерный GLM 250VF рег. № 44551-10;
- Штангенциркуль ШЦ-1-150-0,1 ГОСТ 166-89;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ВДМА.663500.153 ТУ «Системы скоростного и высокоскоростного трехмерного сканирования «Габарит-М». Технические условия
