Системы газоаналитические МЕХА-7000, 71264-18

71264-18
Системы газоаналитические МЕХА-7000 предназначены для измерений объемной доли диоксида углерода, оксида углерода, кислорода, метана, углеводородов, оксидов азота в отработавших газах автомобилей и двигателей внутреннего сгорания.
Карточка СИ
Номер в госреестре 71264-18
Наименование СИ Системы газоаналитические
Обозначение типа СИ МЕХА-7000
Изготовитель "Horiba Ltd.", Япония
Год регистрации 2018
Срок свидетельства 21.05.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы газоаналитические МЕХА-7000 предназначены для измерений объемной доли диоксида углерода, оксида углерода, кислорода, метана, углеводородов, оксидов азота в отработавших газах автомобилей и двигателей внутреннего сгорания.

Описание

Принцип действия систем газоаналитических МЕХА-7000 основан на измерении объемной доли загрязняющих веществ в отобранных пробах отработавших газов автомобилей при помощи набора газоанализаторов, основанных на инфракрасном оптико-абсорбционном, магнитопневматическом, электрохимическом, хроматографическом, хемилюминесцентном и пламенно-ионизационном методах измерений.

Системы газоаналитические МЕХА-7000 состоят из следующих основных функциональных блоков: измерительный блок, блок подачи газовых смесей, блок управления MCU.

Измерительный блок состоит из набора газоаналитических блоков (далее - газоанализаторов), предназначенных для измерений объемной доли загрязняющих веществ в анализируемых пробах газовых смесей и приведенных в таблице 1. Конструктивно газоанализаторы монтируются в одной или нескольких системных стойках или в стойках OVN.

Таблица 1 - Газоанализаторы, входящие в системы газоаналитические МЕХА-7000

Определяемый

компонент

Модель газоанализатора

Принцип действия газоанализатора

Оксид углерода (СО)

AIA-721A1-*, AIA-721LE1), AIA-7221}, AIA-7231)

инфракрасный оптикоабсорбционный

Диоксид углерода (СО2)

AIA-7221), AIA-7231)

инфракрасный оптикоабсорбционный

Кислород (О2)

MPA-7201-*, FMA-7201)

магнитопневматический

Метан (СН4)

GFA-7201), GFA-720LE1*

хроматографический с пламенноионизационным детектором

FIA-721HA3), FIA-726N-12), FIA-726N-22)

пламенно-ионизационный

Углеводороды

(СНх)

FIA-725A3), FIA-7262), FIA-726D2), FIA-726LE2), FIA-726N-12), FIA-726N-22), FIA-7201), FMA-7201), FIA-721HA3)

пламенно-ионизационный

Оксид азота и сумма оксидов азота (NO, NOx)

CLA-720A1), CLA-750A^ CLA-750LE1), CLA-720MA3), CLA-725M3), CLA-755A3), CLA-75 62), CLA-7572)

хемилюминесцентный

1)    Газоанализаторы монтируются в ненагреваемую стойку ANR, которая устанавливается в системную стойку (одна стойка ANR вмещает до 5 газоанализаторов).

2)    Газоанализаторы с подогревом монтируются в системную стойку отдельными блоками.

3)    Газоанализаторы монтируются стойках OVN, обеспечивающих подогрев газоанализатора и газовых линий до температуры от 185 до 197 °С.

Блок подачи газовых смесей состоит из блока электромагнитных клапанов SVS, блока подготовки пробы SHS для газоанализаторов без подогрева и соединительных газовых линий. Блок подачи газовых смесей размещается в системной стойке и предназначен для подачи на вход газоанализаторов:

-    проб отработавших газов автомобилей (неразбавленная газовая смесь из выхлопной трубы автомобиля или газовая смесь из выхлопной трубы автомобиля, предварительно разбавленная чистым воздухом),

-    проб газовых смесей, применяемых для проверки и корректировки показаний газоанализаторов (газовые смеси из баллонов под давлением или газовые смеси от генератора газовых смесей).

Блок управления MCU может размещаться в системной стойке или размещаться в отдельной стойке. Блок управления MCU предназначен для управления работой всех блоков и составляющих системы газоаналитической МЕХА-7000, отображения результатов измерений на экране и хранения результатов.

Кроме того, в системной стойке устанавливаются блок интерфейса IFC между блоком управления MCU и газоанализаторами, блок питания PSU.

Электрическое питание систем газоаналитических МЕХА-7000 осуществляется от сети переменного тока напряжением 230 В, частотой 50 Гц.

Системы газоаналитические МЕХА-7000 выпускаются в модификациях, отличающихся количеством линий отбора проб отработавших газов автомобилей, типом пробы (неразбавленная или разбавленная), типом топлива двигателя автомобиля, отработавшие газы которого поступают на вход газоанализаторов, и набором газоанализаторов, которые могут быть включены в систему. Конкретный набор газоанализаторов определяется при заказе. Модификации систем газоаналитических МЕХА-7000 приведены в таблице 2.

Таблица 2 - Модификации систем газоаналитических МЕХА-7000

Модификации

системы

Количество линий отбора и тип пробы ГС

Тип топлива двигателя автомобиля

Модели газоанализаторов

MEXA-7100

MEXA-7100EGR1}

1/НГС

БД

AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A

MEXA-7500

MEXA-7500EGR1)

2/НГС

БД

MEXA-7100H

MEXA-7100HEGR1-*

1/НГС

БД/АТ

AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, FIA-726, FIA-726D, FIA-726N-2, FIA-725A, FIA-721HA

MEXA-7500H

MEXA-7500HEGR1}

2/НГС

БД/АТ

MEXA-7100D

MEXA-7170D

MEXA-7100DEGR1}

MEXA-7170DEGR1}

1/НГС

БД/Д/АТ

AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, FIA-726, FIA-726D, FIA-726N-2, FIA-725A, FIA-721HA, CLA-756, CLA-757, CLA-720MA, CLA-725M, CLA-755M

MEXA-7500D

MEXA-7500DEGR1}

2/НГС

БД/Д/АТ

MEXA-7200

MEXA-7200TR1)

1/РГС

БД

AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, GFA-720

MEXA-7400

MEXA-7400TR1)

1/НГС

1/РГС

БД

Модификации

системы

Количество линий отбора и тип пробы ГС

Тип

топлива

двигателя

автомобиля

Модели газоанализаторов

MEXA-7200H

MEXA-7200HTR1-*

1/РГС

БД/АТ

AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, GFA-720, FIA-726, FIA-726D, FIA-726N-1, FIA-725A, FIA-721HA, CLA-756, CLA-757, CLA-720MA, CLA-725M, CLA-755A

MEXA-7400H

MEXA-7400HTR1-*

С С ГГ g^

БД/АТ

MEXA-7200D

MEXA-7200DTR1-*

1/РГС

БД/Д/АТ

AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, GFA-720, FIA-726, FIA-726D, FIA-726N-1, FIA-726N-2, FIA-725A, FIA-721HA, CLA-756, CLA-757, CLA-720MA, CLA-725M, CLA-755A

MEXA-7400D

MEXA-7400DTR1)

С С ГГ g^

БД/Д/АТ

MEXA-7200LE

MEXA-7200TRLE1}

1/РГС

БД

AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, GFA-720, AIA-721LE, CLA-750LE, GFA-720LE

MEXA-7400LE

MEXA-7400TRLE1}

С С ГГ g^

БД

MEXA-7200HLE

MEXA-

7200HTRLE1-*

1/РГС

БД/АТ

AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, GFA-720, FIA-726, FIA-726D, FIA-726N-1, FIA-726N-2, FIA-725A, FIA-721HA, CLA-756, CLA-757, CLA-720MA, CLA-725M, CLA-755A, AIA-721LE, CLA-750LE, GFA-720LE, FIA-726LE

MEXA-7400HLE

MEXA-

7400HTRLE1-*

1/НГС

1/РГС

БД/АТ

MEXA-7200DLE

MEXA-

7200DTRLE1-*

1/РГС

БД/Д/АТ

AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, GFA-720, FIA-726, FIA-726D, FIA-726N-1, FIA-726N-2, FIA-725A, FIA-721HA, CLA-756, CLA-757, CLA-720MA, CLA-725M, CLA-755A, AIA-721LE, CLA-750LE, GFA-720LE, FIA-726LE

MEXA-7400DLE

MEXA-

7400DTRLE1)

1/НГС

1/РГС

БД/Д/АТ

Примечания:

1) В блоке подачи газовых смесей имеется дополнительная линия отбора НГС или РГС, в основной стойке устанавливается газоанализатор AIA-722 (CO2) для измерения концентрации диоксида углерода на входе в двигатель.

Обозначения в таблице: НГС - неразбавленная газовая смесь из выхлопной трубы автомобиля или двигателя, РГС - разбавленная газовая смесь - газовая смесь из выхлопной трубы автомобиля, предварительно разбавленная чистым воздухом, БД - отработавшие газы бензиновых двигателей, Д - отработавшие газы двигателей на дизельном топливе, АТ - отработавшие газы двигателей на альтернативном топливе.

Системы газоаналитические МЕХА-7000 обеспечивают выполнение следующих основных функций:

-    автоматическая диагностика работоспособности всех блоков и составляющих системы;

-    установление параметров измерительной задачи (выбор определяемых компонентов и диапазонов измерений, периода времени выполнения измерений и т.д.);

-    подача на вход газоанализаторов проб отработавших газов автомобилей или газовых смесей, применяемых для проверки и корректировки показаний газоанализаторов;

-    измерение объемной доли загрязняющих веществ в газовой смеси и отображение результатов измерений на экране;

-    хранение результатов измерений в энергонезависимой памяти системы;

-    передача результатов измерений на персональный компьютер через интерфейсы связи Ethernet или RS-232.

Системы газоаналитические МЕХА-7000 выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах.

Пломбирование систем газоаналитических МЕХА-7000 не предусмотрено.

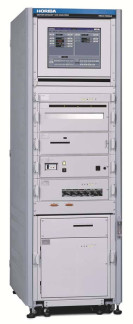

Общий вид систем газоаналитических МЕХА-7000 представлен на рисунках 1 и 2.

Программное обеспечение

Системы газоаналитические МЕХА-7000 имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения объемной доли загрязняющих веществ в отработавших газах автомобилей и двигателей внутреннего сгорания.

Встроенное ПО установлено в блоке управления MCU и выполняет следующие основные функции:

-    управление работой всех блоков и составляющих системы;

-    прием и обработку измерительной информации от первичных измерительных преобразователей;

-    диагностика аппаратной и программной частей системы;

-    хранение результатов измерений;

-    обмен данными с персональным компьютером через интерфейс связи Ethernet или RS-232.

Встроенное ПО реализует следующие расчетные алгоритмы:

-    построение градуировочной зависимости при корректировке показаний газоанализаторов;

-    вычисление результатов измерений объемной доли загрязняющих веществ по данным от первичных измерительных преобразователей.

Встроенное ПО состоит из двух частей: MEXA - для управления работой газоанализаторов, MCU - для управления всеми блоками системы, сбора, обработки и хранения информации.

Идентификация встроенного программного обеспечения производится путем вывода номера версии ПО MEXA и номера версии ПО MCU на экране блока управления. Влияние встроенного ПО на метрологические характеристики систем газоаналитических МЕХА-7000 учтено при их нормировании. Уровень защиты «средний» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MEXA

MCU

Номер версии (идентификационный номер) ПО

не ниже 3.00

не ниже 3.03

Цифровой идентификатор ПО

-

-

Технические характеристики

Таблица 4 - Метрологические характеристики

Опреде

ляемый

компо

нент

Модель

газоанали

затора

Диапазон измерений объемной доли компонента

Пределы допускаемой погрешности

Q,

дм /мин

Т0^ с

абсолютной

относитель

ной

СО2

AIA-722

от 0 до 0,5 % включ. св. 0,5 до 5 %

±0,020 %

±4 %

2,0

1,5

от 0 до 0,5 % включ. св. 0,5 до 20 %

±0,020 %

±4 %

AIA-723

от 0 до 1,0 % включ. св. 1,0 до 20 %

±0,04 %

±4 %

2,0

1,5

СО

AIA-721LE

от 0 до 25 млн-1 включ. св. 25 до 500 млн-1

±2,0 млн-1

±8 %

4,0

3

AIA-72^

от 0 до 200 млн-1 включ. св. 200 до 5000 млн-1

±8 млн-1

±4 %

3,0

2

AIA-722

от 0 до 0,5 % включ. св. 0,5 до 12 %

±0,015 %

±3 %

2,0

1,5

AIA-723

от 0 до 2,5 % включ. св. 2,5 до 20 %

±0,10 %

±4 %

2,0

1,5

О2

MPA-720

от 0 до 1,0 % включ. св. 1,0 до 25 %

±0,03 %

±3 %

0,7

2

FMA-720

от 0 до 1,0 % включ. св. 1,0 до 25 %

±0,03 %

±3 %

0,7

2

Опреде

ляемый

Модель

Диапазон измерений объемной доли компонента

Пределы допускаемой погрешности

Q,

Т0,9д, с

компо

нент

газоанали

затора

абсолютной

относитель

ной

дм /мин

от 0 до 25 млн-1 включ.

±2,0 млн-1

-

GFA-

св. 25 до 50 млн-1

-

±8 %

0,5

16

720LE

от 0 до 100 млн-1 включ.

±8 млн-1

-

СН4

св. 100 до 500 млн-1

-

±8 %

от 0 до 25 млн-1 включ.

±2,0 млн-1

-

GFA-720

св. 25 до 50 млн-1

-

±8 %

0,5

16

от 0 до 80 млн-1 включ. св. 80 до 2500 млн-1

±4 млн-1

±5 %

от 0 до 40 млн-1 включ.

±2,0 млн-1

-

FIA-721HA

св. 40 до 500 млн-1

-

±5 %

(РГС)

от 0 до 400 млн-1 включ.

±20 млн-1

-

СН4

св. 400 до 5000 млн-1

-

±5 %

0,5

3

от 0 до 80 млн-1 включ.

±4 млн-1

-

FIA-721HA

св. 80 до 2500 млн-1

-

±5 %

(НГС)

от 0 до 4000 млн-1 включ. св. 4000 до 25000 млн-1

±200 млн-1

±5 %

от 0 до 40 млн-1 включ.

±2,0 млн-1

-

FIA-726N-1

св. 40 до 500 млн-1

-

±5 %

от 0 до 400 млн-1 включ.

±20 млн-1

-

СН4

св. 400 до 5000 млн-1

-

±5 %

4,0

3

от 0 до 80 млн-1 включ.

±4 млн-1

-

FIA-726N-2

св. 80 до 2500 млн-1

-

±5 %

от 0 до 4000 млн-1 включ. св. 4000 до 25000 млн-1

±200 млн-1

±5 %

£

Н

С

от 0 до 25 млн-1 включ.

±2,0 млн-1

-

(по ме-

FIA-726LE

св. 25 до 50 млн-1

-

±8 %

2,0

3

тану)

СНх (по метану)

от 0 до 80 млн-1 включ.

±4 млн-1

-

FIA-720

св. 80 до 500 млн-1

-

±5 %

0,5

1,5

FMA-720

от 0 до 1000 млн-1 включ.

±40 млн-1

-

св. 1000 до 20000 млн-1

-

±4 %

СНх (по метану)

от 0 до 80 млн-1 включ.

±4 млн-1

-

FIA-725А

св. 80 до 500 млн-1

-

±5 %

0,5

1,5

от 0 до 1000 млн-1 включ.

±40 млн-1

-

св. 1000 до 50000 млн-1

-

±4 %

СНх (по метану)

от 0 до 80 млн-1 включ.

±4 млн-1

-

FIA-726

св. 80 до 500 млн-1

-

±5 %

2,0

1,5

FIA-726D

от 0 до 1000 млн-1 включ.

±40 млн-1

-

св. 1000 до 50000 млн-1

-

±4 %

СНх ((по метану)

от 0 до 80 млн-1 включ.

±4 млн-1

-

FIA-726N-1

св. 80 до 500 млн-1

-

±5 %

4

3

от 0 до 1000 млн-1 включ.

±40 млн-1

-

св. 1000 до 30000 млн-1

-

±4 %

Опреде

ляемый

компо

нент

Модель

газоанали

затора

Диапазон измерений объемной доли компонента

Пределы допускаемой погрешности

Q,

дм /мин

Т0,9д, с

абсолютной

относитель

ной

СНх (по метану)

FIA-726N-2

от 0 до 80 млн-1 включ. св. 80 до 500 млн-1

±4 млн-1

±5 %

4

3

от 0 до 1000 млн-1 включ. св. 1000 до 50000 млн-1

±40 млн-1

±4 %

СНх (по метану)

FIA-721HA

(РГС)

от 0 до 80 млн-1 включ. св. 80 до 500 млн-1

±4 млн-1

±5 %

0,5

2,5

от 0 до 1000 млн-1 включ. св. 1000 до 5000 млн-1

±40 млн-1

±4 %

FIA-721HA

(НГС)

от 0 до 80 млн-1 включ. св. 80 до 2500 млн-1

±4 млн-1

±5 %

от 0 до 5000 млн-1 включ. св. 5000 до 25000 млн-1

±200 млн-1

±4 %

x

OO

NN

-E

AL

L0

C75

от 0 до 25 млн-1 включ. св. 25 до 50 млн-1

±2,0 млн-1

±8 %

0,5

3

от 0 до 100 млн-1 включ. св. 100 до 1000 млн-1

±8 млн-1

±8 %

x

OO

NN

CLA-720A

от 0 до 80 млн-1 включ. св. 80 до 500 млн-1

±4 млн-1

±5 %

0,5

2

от 0 до 800 млн-1 включ. св. 800 до 10000 млн-1

±40 млн-1

±5 %

x

OO

NN

CLA-750А

от 0 до 80 млн-1 включ. св. 80 до 500 млн-1

±4 млн-1

±5 %

0,5

1,5

от 0 до 800 млн-1 включ. св. 800 до 10000 млн-1

±40 млн-1

±5 %

x

OO

NN

CLA-756

CLA-757

от 0 до 80 млн-1 включ. св. 80 до 500 млн-1

±4 млн-1

±5 %

2,0

1,5

от 0 до 800 млн-1 включ. св. 800 до 10000 млн-1

±40 млн-1

±5 %

NO

NOx

CLA-720МА

CLA-725М

CLA-755А

от 0 до 80 млн-1 включ. св. 80 до 500 млн-1

±4 млн-1

±5 %

0,8

3

от 0 до 800 млн-1 включ. св. 800 до 10000 млн-1

±40 млн-1

±5 %

Окончание таблицы 4_

Примечания:

1    Обозначения в таблице: Q - расход газовой смеси, подаваемой на вход газоанализатора, дм3/мин; Т0,9д - предел допускаемого времени установления показаний, с.

2    Для газоанализаторов, приведенных в таблице, соблюдают требования в соответствии с эксплуатационными документами:

-    перед выполнением измерений (но не реже 1 раза в 24 часа) и в случае изменения рабочего диапазона измерений газоанализатора проводится проверка и при необходимости автоматическая корректировка показаний газоанализатора с использованием азота высокой чистоты по ТУ 2114-004-05798345-2009 или газа поверочного нулевого воздуха марки А по ТУ 6-21-5-82 и газовой смеси с содержанием определяемого компонента (80±5) % от верхней границы диапазона измерений. Отношение погрешности, с которой устанавливается содержание компонента в газовой смеси к пределу допускаемой погрешности проверяемого газоанализатора должно быть не более 1:2;

-    изменение температуры окружающей воздуха за период времени выполнения измерений составляет не более 2 °С (для газоанализаторов AIA-721LE, FIA-726LE, CLA-750LE не более 1 °С).

3    Перечень определяемых компонентов, газоанализаторов и диапазонов измерений зависит от модификации системы и согласовывается при заказе._

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Предел допускаемого изменения показаний за 24 ч непрерывной работы1-*, в долях от предела допускаемой погрешности

0,5

Время прогрева, мин, не более

120

Электрическое питание от сети переменного тока: - напряжением, В

230±23

- частотой, Гц

50±1

Параметры анализируемой газовой смеси при подаче пробы на вход газоанализаторов: температура газовой смеси, °С, не более

+220

Потребляемая мощность, кВ-А, не более - системная стойка

без блока управления MCU

2,0

с блоком управления MCU

2,5

с газоанализатором с подогревом (дополнительно за 1 шт.)

0,5

- стойка OVN с газоанализаторами (с подогреваемой линией)

3,5

- стойка с блоком управления MCU

0,5

Габаритные размеры (ШхГхВ), мм, не более - системная стойка

570х850х 20002)

- стойка OVN с газоанализаторами

440x540x1040

- стойка с блоком управления MCU

570х850х 20002)

Масса, кг, не более - системная стойка

350

- стойка OVN с газоанализаторами

120

- стойка с блоком управления MCU

50

Средняя наработка на отказ, ч

30000

Средний срок службы, лет

5

Условия эксплуатации:

- температура окружающего воздуха, °С 3)

от +5 до +40 4)

- относительная влажность окружающего воздуха (без конденсации), %, не более

80

Наименование характеристики

Значение

- атмосферное давление, кПа

от 84,0 до 106,7

Примечания:

1)    Для газоанализаторов AIA-721LE, GFA-720LE, CLA-750LE, FIA-726LE указан предел допускаемого изменения показаний за 4 ч непрерывной работы.

2)    Высота системной стойки варьируется от 1200 до 2000 мм в зависимости от заказа.

3)    Допускаемое изменение температуры за период времени выполнения измерений не более 2 С (для газоанализаторов AIA-721LE, FIA-726LE, CLA-750LE не более 1 °С).

4)    Если в системной стойке установлены газоанализаторы GFA-720LE, AIA-721LE, FIA- 726LE, CLA-750LE условия эксплуатации для системной стойки: температура окружающего воздуха от 20 до 30 °С._

Знак утверждения типа

наносится на эксплуатационные документы типографским способом и на системную стойку

системы газоаналитической MEXA-7000 в виде наклейки.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система газоаналитическая МЕХА-70001)

Системная стойка (одна или более)

Блок управления MCU Блок интерфейса IFC

Стойка ANR для газоанализаторов без подогрева (от 1 до 2 шт.)

Газоанализаторы без подогрева Газоанализаторы с подогревом Блок питания PSU

Блок электромагнитных клапанов SVS Блок подготовки пробы SHS для газоанализаторов без подогрева Стойка OVN для газоанализаторов с подогревом (одна или более, отдельно от системной стойки) Газоанализаторы с подогревом, монтируемые в стойку OVN

1 шт.

Комплект запасных принадлежностей2

-

1 шт.

Комплект эксплуатационных документов2

-

1 шт.

Методика поверки

МП-242-2059

2017

1 экз.

Примечания:

1)    Состав систем газоаналитических МЕХА-7000 согласовывается при заказе.

2)    Комплекты принадлежностей и эксплуатационных документов согласовываются при заказе.

Поверка

осуществляется по документу МП-242-2059-2017 «Системы газоаналитические МЕХА-7000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «25» апреля 2017 г.

Основные средства поверки:

-    рабочий эталон 1 разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К, ГГС-03-03, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, или генератор газовых смесей GDC-703 (рег. № 67531-17), диапазон воспроизведения объемной доли компонентов от 0,0005 до 25 %, пределы допускаемой относительной погрешности ±(от 2 до 5) %;

-    стандартные образцы состава газовых смесей в баллонах под давлением оксид углерода -азот ГСО 10531-2014, диоксид углерода - азот ГСО 10531-2014, кислород - азот ГСО 10534-2014, метан - воздух ГСО 10531-2014, метан - азот ГСО 10531-2014, пропан - воздух ГСО 10539-2014, пропан - азот ГСО 10539-2014, оксид азота - азот ГСО 10545-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ МВД России от 08.11.2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним», пункт 113

Технический регламент Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств»

Правила ЕЭК ООН № 49 «Единообразные предписания, касающиеся подлежащих принятию мер по ограничению выбросов загрязняющих газообразных веществ и твердых частиц из двигателей с воспламенением от сжатия, предназначенных для использования на транспортных средствах, а также выбросов загрязняющих газообразных веществ из двигателей с принудительным зажиганием, работающих на природном газе или сжиженном нефтяном газе и предназначенных для использования на транспортных средствах»

Правила ЕЭК ООН № 83 «Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении выбросов загрязняющих веществ в зависимости от топлива, необходимого для двигателей»

ГОСТ Р 41.83-2004 «Единообразные предписания, касающиеся сертификации транспортных средств в отношении выбросов вредных веществ в зависимости от топлива, необходимого для двигателей»

ГОСТ Р 41.49-2003 «Единообразные предписания, касающиеся сертификации двигателей с воспламенением от сжатия и двигателей, работающих на природном газе, а также двигателей с принудительным зажиганием, работающих на сжиженном нефтяном газе, и транспортных средств, оснащенных двигателями с воспламенением от сжатия, двигателями, работающими на природном газе, и двигателями с принудительным зажиганием, работающими на сжиженном нефтяном газе, в отношении выбросов вредных веществ»

ГОСТ Р 52033-2003 «Автомобили с бензиновыми двигателями. Выбросы загрязняющих веществ с отработавшими газами. Нормы и методы контроля при оценке технического состояния» ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ 8.578-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах» Техническая документация изготовителя

Зарегистрировано поверок 43
Поверителей 2
Актуальность данных 21.11.2024
71264-18
Номер в ГРСИ РФ:
71264-18
Производитель / заявитель:
"Horiba Ltd.", Япония
Год регистрации:
2018
Cрок действия реестра:
21.05.2024
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
