| Номер в госреестре | 71273-18 |
| Наименование СИ | Системы измерений толщины покрытий листового проката рентгеновские |
| Обозначение типа СИ | CWG-R |
| Изготовитель | "IMS Messsysteme GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений толщины покрытий листового проката рентгеновские серии CWG-R (далее - системы), предназначены для бесконтактных измерений толщины (поверхностной плотности) цинкового покрытия, нанесенного на ленточные или листовые материалы.
Принцип действия систем основан на рентгенофлуоресцентном методе неразрушающего контроля. Рентгеновский луч, исходящий из источника рентгеновского излучения, создает в покрытии и в основном материале флуоресцентное излучение, которое воспринимается детектором. Толщина покрытия измеряемого материала зависит от интенсивности отраженного излучения.
Системы состоят из рамы, в которой установлены рентгеновские измерительные головки с детекторами, распределительного шкафа и компьютера. Конструкция рамы, в зависимости от измерительной задачи, может быть: С-образная, О-образная и в виде траверсы. Системы оборудованы жидкостной и воздушной системами поддержания температуры.

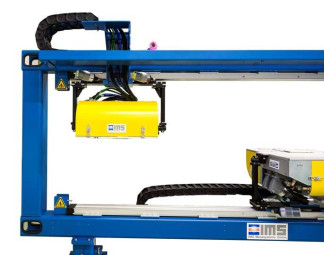

Внешний вид систем измерений толщины покрытий листового проката рентгеновских серии CWG-R представлен на рисунке 1.
В системах установлено программное обеспечение, которое выполнят функции управления, сбора и обработки данных и визуализации результатов измерений.
Конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения систем соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MEVInet |
| Номер версии (идентификационный номер) ПО | 4.26 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений поверхностной плотности (толщины) цинкового покрытия, г/м2 (мкм) | от 30 до 320 (от 4 до 45) |
| Пределы допускаемой относительной погрешности измерений поверхностной плотности (толщины) цинкового покрытия, % | ±5 |
| Допускаемое отклонение градуировочной характеристики (линейность), % | ±2 |
| Стандартное отклонение (воспроизводимость), г/м2 (мкм) в диапазоне поверхностной плотности (толщины) цинкового покрытия, г/м2 (мкм) | |
| от 30 до 50 включ. (от 4 до 7 включ.) | ±0,30 (±0,04) |
| св. 50 до 100 включ. (св. 7 до 14 включ.) | ±0,50 (±0,07) |
| св. 100 до 150 включ. (св. 14 до 21 включ.) | ±0,70 (±0,10) |
| св. 150 до 200 включ. (св. 21 до 28 включ.) | ±0,85 (±0,12) |
| св. 200 до 320 (св. 28 до 45) | ±1,40 (±0,20) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| -напряжение, В | от 220 до 240 |
| -частота, Гц | 50/60 |
| Габаритные размеры измерительной головки, мм, не более: | |
| -длина | 700 |
| -ширина | 650 |
| -высота | 400 |
| Масса измерительной головки, кг, не более: | 80 |
| Диапазон рабочих температур, °С | от +5 до +45 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность систем измерений толщины покрытий листового проката рентгеновских серии CWG-R___
| Наименование | Обозначение | Количество |
| Система измерений толщины покрытий листового проката рентгеновская серии CWG-R | - | 1 шт.* |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП № 203-71-2017 | 1 экз. |
| *тип рамы и количество измерительных головок зависит от заказа потребителя | ||
осуществляется по документу МП № 203-71-2017 «Системы измерений толщины покрытий листового проката рентгеновские серии CWG-R. Методика поверки», утвержденному ФГУП «ВНИИМС» 02 ноября 2017 г.
Основное средство поверки:
- рабочий эталон 2-го разряда - СО поверхностной плотности покрытий по ГОСТ Р 8.612-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.612-2011. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поверхностной плотности покрытий в диапазоне от 0,0001 до 1,000 кг/м2
Техническая документация изготовителя
