| Номер в госреестре | 71274-18 |
| Наименование СИ | Регистраторы параметров |
| Обозначение типа СИ | GL100-WL-TH |
| Изготовитель | "Graphtec Corporation", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы параметров GL100-WL-TH (далее - регистраторы) предназначены для измерений температуры и относительной влажности окружающего воздуха, а также в качестве многофункциональных устройств для регистрации, хранения и индикации измеренных значений.
Принцип действия регистраторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от внешних первичных преобразователей (датчика GS-TH) температуры и относительной влажности.
Регистраторы совместимы для работы со следующими первичными преобразователями и могут использоваться в качестве многофункциональных устройств:
Ускорение/температура - датчик GS-3AT;
Концентрация CO2 - датчик GS-CO2;
Освещенность/Ультрафиолет - датчик GS-LXUV;
Сила тока - токовый адаптер GS-DPA-AC и токовые клещи GS-AC50A, GS-AC100A, GS-AC200A с расчетной силой тока 50, 100, 200 А соответственно;
Напряжение/температура - адаптер GS-4VT;
Температура по 4м каналам - термистор-адаптер GS-4TSR и термисторы GS-103AT-4P, GS-103JT-4P.
Регистратор представляет собой автономный самописец, фиксирующий температуру и относительную влажность окружающего воздуха в течение заданных пользователем временного интервала и длительности записи. Считывание информации, накопленной в регистраторе, производится путем передачи данных на встроенную или сменную карту памяти, в том числе и по беспроводной сети Wi-Fi.
Регистраторы являются микропроцессорными приборами и состоят из панели индикации и подключаемых внешних датчиков. Отображение результатов измерений производится на панели индикации с жидкокристаллическим индикатором.
Для хранения значений измеренных параметров регистратор имеет встроенную энергонезависимую память объемом 4,9 Мб, а также сменную карту памяти.
Конструктивно регистраторы выполнены в пластиковом корпусе со встроенным жидкокристаллическим дисплеем и кнопками на лицевой панели. Внутри корпуса размещена плата микропроцессора. На корпусе регистратора расположен разъем для подключение первичного преобразователя. Питание регистраторов осуществляется от устанавливаемых в корпус алкалиновых батарей или от внешнего блока питания.
Для измерения температуры и относительной влажности в труднодоступный местах регистраторы могут использовать переходник и адаптер для подключения внешних первичных преобразователей.

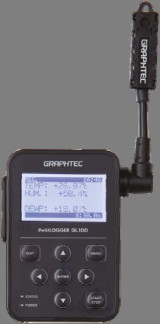

Общий вид регистратора с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа представлен на рисунке 1.
Программное обеспечение (ПО) встроено в корпус регистраторов (зашито в микропроцессоре устройства) и разделено на метрологически значимую и не значимую части. Метрологически значимая часть ПО регистраторов представлена в виде не изменяемой файловой системы, жестко прошитой в контроллере регистратора.
/\
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Конструкция регистраторов исключает возможность несанкционированного влияния на ПО регистраторов и измерительную информацию.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GL100 Main |
| Номер версии ПО (идентификационный номер) ПО | не ниже 1.00 |
| Цифровой идентификатор ПО | Отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| В стандартной комплектации регистратора (температура/влажность) | |
| Диапазоны измерений температуры, °С | от -20 до +85 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 |
| Разрешение при измерений температуры, °С | 0,01 |
| Диапазон измерений относительной влажности, % | от 0 до 100 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, %, при температуре окружающего воздуха +25 °С: - в диапазоне измерений от 0 до 10 % включ. - в диапазоне измерений св. 10 до 20 % включ. - в диапазоне измерений св. 20 до 80 % включ. - в диапазоне измерений св. 80 до 90 % включ. - в диапазоне измерений св. 90 до 100 % включ. | ±10 ±8 ±5 ±8 ±10 |
| Разрешение при измерений относительной влажности, % | 0,1 |
| Интервал между измерениями, с | от 0,5 до 3600 |
| При использовании опционального модуля GS-4VT (температура/напряжение) | |
| Диапазоны измерений температуры термопарой типа К, °С | от -200 до +1370 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -200 до -100 °С включ. - в диапазоне от -100 до +1370 °С включ. | ±(0,05-Тизм+2,0°С) ±(0,05-Тизм+1,0°С) |
| Диапазоны измерений температуры термопарой типа Т, °С | от -200 до +400 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -200 до -100 °С включ. - в диапазоне от -100 до +400 °С включ. | ±(0,ГТШм+1,5°С) ±(0,ГТШм+0,5°С) |
| Верхние пределы диапазонов измерений напряжения постоянного тока, В | 20 10-3, 5010-3, 0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±0,15-Цвп |
| где Тизм - Измеренное значения температуры ивп - Верхний предел диапазона измерений напряжения постоянного тока | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -10 до +50 |
| - относительная влажность при температуре окружающего | |
| воздуха +25 °С без конденсации влаги, % | до 80 |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | 5 |
| - сила постоянного тока, А | 0,2 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | |
| - высота | 100 |
| - ширина | 27 |
| - длина | 66 |
| Масса, кг, не более | 0,15 |
наносится на корпус регистратора в виде наклейки и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность регистратора
| Наименование | Количество |
| Регистратор | 1 шт. |
| Датчик GS-TH | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Паспорт | 1 экз. |
| Адаптер напряжение/температура GS-4VT (опционально) | 1 шт. |
осуществляется по документу МП 71274-18 «Инструкция. Регистраторы параметров GL100-WL-TH. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 25.12.2017 г.
Основные средства поверки:
Термометр сопротивлений платиновый вибропрочный эталонный ПТСВ (рег. № 32777-06) Измеритель-регулятор температуры многоканальный прецизионный МИТ8 (рег. № 19736-05) Генератор влажного газа ГВГ (рег. № 42811-09)
Гигрометр Rotronic мод. HygroPalm (рег. № 26379-04)
Калибратор универсальный Н4-7 (рег. № 22125-01)
Допускается применение аналогичных средств поверки, обеспечивающих определение аналогичных характеристик поверяемого регистратора с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
