| Номер в госреестре | 71276-18 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | Mentor UT |
| Изготовитель | Baker Hughes EMEA Unlimited Company, Ирландия |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые Mentor UT (далее - дефектоскопы) предназначены для измерений глубины залегания дефектов при ультразвуковом контроле деталей и узлов из металлов.
Принцип действия дефектоскопов основан на эхо-импульсном методе неразрушающего контроля. Пьезоэлектрический преобразователь (ПЭП) формирует ультразвуковую волну в объекте контроля. Ультразвуковая волна, распространяясь в нем, отражается от несплошностей или донной поверхности и принимается ПЭП. Принятый сигнал усиливается, оцифровывается и обрабатывается электронным блоком дефектоскопа. Результаты отображаются на экране дефектоскопа в виде A-скана, B-скана, С-скана или Е-скана.
Конструктивно дефектоскоп состоит из электронного блока и ПЭП (одноэлементный преобразователь или преобразователь на фазированной решетке), подключаемых к нему с помощью кабеля. Управление дефектоскопом полностью производится с помощью сенсорного экрана, расположенного на передней панели электронного блока.

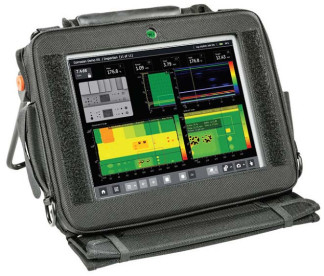

Общий вид дефектоскопов представлен на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (ПО) позволяет регистрировать и сохранять результаты измерений, настройки параметров контроля, создавать отчеты и управлять настройками дефектоскопа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MENTOR |
| Номер версии (идентификационный номер) ПО | 1.0.02293.996 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины залегания дефектов, мм | от 2 до 55 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов, мм | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов | |
| - ФР | 32 |
| - одноканальный | 1 |
| Диапазон регулировки коэффициента усиления, дБ - ФР | от 0 до 78 с шагом 0,5 |
| - одноканальный | от 0 до 95 с шагом 0,2 |
| Наименование характеристики | Значение |
| Сенсорный емкостной дисплей XVGA: - диагональ, дюйм - разрешение, пиксель | 10,4 1024x768 |
| Средний срок службы, лет | 10 |
| Питание от встроенного аккумулятора с напряжением, В | 7,2 |
| Питание от сети переменного тока с: - напряжением, В - частотой, Гц | от 100 до 240 от 47 до 63 |
| Габаритные размеры (ДхШхВ), мм, не более | 295x230x60 |
| Масса, кг, не более | 3,1 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -20 до +55 |
наносится на титульный лист руководства по эксплуатации методом печати и на корпус электронного блока дефектоскопа с помощью наклейки.
Таблица 4 - Комплектность дефектоскопов
| Наименование | Обозначение | Количество |
| Электронный блок дефектоскопа | - | 1 шт. |
| ПЭП* | - | 1 шт. |
| Кабель для ПЭП* | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| USB-накопитель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 037.Д4-16 | 1 экз. |
| * - количество и тип преобразователей/кабелей в соответствии с заказом. | ||
осуществляется по документу МП 037.Д4-16 «Дефектоскопы ультразвуковые Mentor UT. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 02.08.2016 г.
Основные средства поверки:
1 Комплект мер ультразвуковых ККО-3, мера №3Р (рег. № 63388-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы GE Sensing EMEA, Ирландия
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
