| Номер в госреестре | 71277-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-75, РГС-100 |
| Изготовитель | ОАО "Димитровградхиммаш", г.Димитровград |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-75, РГС-100 предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-75, РГС-100 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-75 №№ 3.1, 3.2, 3.3, 3.4, 3.5, 3.6, 3.8, 3.9, 3.10, 3.11, 3.12, 3.13, 3.14, 3.15, 3.16, 3.17, 3.18, РГС-100 № 1 расположены: Российская Федерация, Тюменская область, Ямало-Ненецкий автономный округ, Пуровский район, пос. Пурпе, ул. Федеральная, панель №3, ООО «Пурнефтепереработка», База ГСМ.

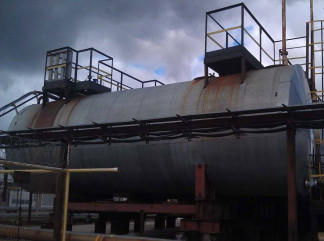

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-75, РГС-100 представлен на рисунке 1и 2.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-75, РГС-100 не предусмотрено.
Рисунок 2 - Общий вид резервуара стального горизонтального цилиндрического РГС-100
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГС-75 | РГС-100 | |
| Номинальная вместимость, м3 | 75 | 100 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование, номер резервуара | Значение | |
| Внутренний диаметр, мм | Длина цилиндрической части, мм | |
| РГС-75 № 3.1 | 2987 | 10496 |
| РГС-75 № 3.2 | 2989 | 10495 |
| РГС-75 № 3.3 | 2982 | 10491 |
| РГС-75 № 3.4 | 2983 | 10487 |
| РГС-75 № 3.5 | 2979 | 10488 |
| РГС-75 № 3.6 | 2988 | 10494 |
| РГС-75 № 3.8 | 2976 | 10484 |
| РГС-75 № 3.9 | 2979 | 10488 |
| РГС-75 № 3.10 | 2974 | 10490 |
| РГС-75 № 3.11 | 2977 | 10525 |
| РГС-75 № 3.12 | 2971 | 10507 |
| РГС-75 № 3.13 | 2970 | 10493 |
| РГС-75 № 3.14 | 2978 | 10490 |
| Наименование, номер резервуара | Значение | |
| Внутренний диаметр, мм | Длина цилиндрической части, мм | |
| РГС-75 № 3.15 | 2990 | 10492 |
| РГС-75 № 3.16 | 2968 | 10486 |
| РГС-75 № 3.17 | 2968 | 10492 |
| РГС-75 № 3.18 | 2965 | 10501 |
| РГС-100 № 1 | 2997 | 12281 |
| Средний срок службы, лет | 20 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, оС | от -50 до +50 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-75 | 17 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-100 | 1 шт. |
| Паспорт | - | 18 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая РНГ, Р20Н2Г (регистрационный № 60606-15);
- рулетка измерительная металлическая РНГ, Р50Н2Г (регистрационный № 60606-15);
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- штангенциркуль ТТТЦ-Т-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-75, РГС-100
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
