Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-2000, РВС-1000, РВС-700, РВС-200, РВС-100, 71280-18

Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-2000, РВС-1000, РВС-700, РВС-200, РВС-100 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	71280-18
Наименование СИ	Резервуары стальные вертикальные цилиндрические
Обозначение типа СИ	РВС-5000, РВС-2000, РВС-1000, РВС-700, РВС-200, РВС-100
Изготовитель	ОАО "Нефтебаза "Красный Яр", пос.Красный Яр
Год регистрации	2018
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-2000, РВС-1000, РВС-700, РВС-200, РВС-100 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

расположены: Российская Федерация, Тюменская область, Ямало-Ненецкий автономный округ, Пуровский район, пос. Пурпе, ул. Федеральная, панель №3, ООО «Пурнефтепереработка», База ГСМ.

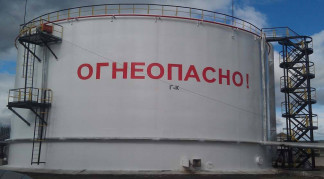

Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000, РВС-2000, РВС-1000, РВС-700, РВС-200, РВС-100 представлен на рисунке 1 - 6.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000, РВС-2000, РВС-1000, РВС-700, РВС-200, РВС-100 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование СИ	Номинальная вместимость, м3	Пределы допускаемой относительной погрешности вместимости резервуара, %
РВС-5000 № 2.3	5000	±0,1
РВС-5000 № 2.4	5000	±0,1
РВС-2000 № 1.3	2000	±0,2
РВС-2000 № 1.4	2000	±0,2
РВС-2000 № 1.5	2000	±0,2
РВС-2000 № 1.6	2000	±0,2
РВС-1000 № 1.7	1000	±0,2
РВС-1000 № 1.8	1000	±0,2
РВС-1000 № 1.10	1000	±0,2

Наименование СИ	Номинальная вместимость, м3	Пределы допускаемой относительной погрешности вместимости резервуара, %
РВС-1000 № 1.11	1000	±0,2
РВС-1000 № 1.12	1000	±0,2
РВС-1000 № 1.13	1000	±0,2
РВС-1000 № V25	1000	±0,2
РВС-1000 № V26	1000	±0,2
РВС-1000 № V27	1000	±0,2
РВС-700 № 1.14	700	±0,2
РВС-700 № 1.15	700	±0,2
РВС-200 № V8	200	±0,2
РВС-200 № V9	200	±0,2
РВС-200 № V10	200	±0,2
РВС-200 № V11	200	±0,2
РВС-200 № V12	200	±0,2
РВС-200 № V13	200	±0,2
РВС-200 № V14	200	±0,2
РВС-200 № V15	200	±0,2
РВС-200 № V16	200	±0,2
РВС-100 № V1	100	±0,2
РВС-100 № V2	100	±0,2
РВС-100 № V3	100	±0,2

Таблица 2 - Основные технические характеристики

Наименование СИ	Высота резервуара, мм, не более	Внутренний диаметр, мм, не более
РВС-5000 № 2.3	11920	22790
РВС-5000 № 2.4	11920	22790
РВС-2000 № 1.3	11920	15180
РВС-2000 № 1.4	11920	15180
РВС-2000 № 1.5	11920	15180
РВС-2000 № 1.6	11920	15180
РВС-1000 № 1.7	11920	10430
РВС-1000 № 1.8	11920	10430
РВС-1000 № 1.10	11920	10430
РВС-1000 № 1.11	11920	10430
РВС-1000 № 1.12	11920	10430
РВС-1000 № 1.13	11920	10430
РВС-1000 № V25	11920	10430
РВС-1000 № V26	11920	10430
РВС-1000 № V27	11920	10430
РВС-700 № 1.14	8940	10430
РВС-700 № 1.15	8940	10430
РВС-200 № V8	5960	6630
РВС-200 № V9	5960	6630
РВС-200 № V10	5960	6630
РВС-200 № V11	5960	6630
РВС-200 № V12	5960	6630

Наименование СИ	Высота резервуара, мм, не более	Внутренний диаметр, мм, не более
РВС-200 № V13	5960	6630
РВС-200 № V14	5960	6630
РВС-200 № V15	5960	6630
РВС-200 № V16	5960	6630
РВС-100 № V1	5960	4810
РВС-100 № V2	5960	4810
РВС-100 № V3	5960	4810
Условия эксплуатации: - температура окружающего о/'ч воздуха, С - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет	30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-5000	2 шт.
Резервуар стальной вертикальный цилиндрический	РВС-2000	4 шт.
Резервуар стальной вертикальный цилиндрический	РВС-1000	9 шт.
Резервуар стальной вертикальный цилиндрический	РВС-700	2 шт.
Резервуар стальной вертикальный цилиндрический	РВС-200	9 шт.
Резервуар стальной вертикальный цилиндрический	РВС-100	3 шт.
Паспорт	-	29 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая РНГ, Р20Н2Г (регистрационный № 60606-15);

- рулетка измерительная металлическая РНГ, Р50Н2Г (регистрационный № 60606-15);

- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);

- штангенциркуль ТТТЦ-Т-150-0,1 (регистрационный № 260-05);

- термометр ртутный стеклянный лабораторный ТЛ-6М (регистрационный № 298-92);

- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 3248-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24007-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06690.

МИ 3252-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24107-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06689.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000, РВС-2000, РВС-1000, РВС-700, РВС-200, РВС-100

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
