| Номер в госреестре | 71287-18 |
| Наименование СИ | Анализаторы качества электроэнергии |
| Обозначение типа СИ | CW500 |
| Изготовитель | "Yokogawa Test & Measurement Corporation", Япония; Завод-изготовитель "Yokogawa Manufacturing Corporation Kofu Factorу", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы качества электроэнергии CW500 (далее - анализаторы) предназначены для измерений и регистрации электроэнергетических величин (напряжение и сила переменного тока, электрическая мощность) и показателей качества электрической энергии (частота, кратковременная и долговременная доза фликера, провалов напряжения и перенапряжения, прерывания напряжения, коэффициент гармонических составляющих тока и напряжения, коэффициент несимметрии напряжения) в электрических однофазных и трехфазных сетях.
Принцип действия анализаторов основан на аналого-цифровом преобразовании мгновенных значений напряжения и силы тока, измеряемых на фазных и нейтральном проводах электрической сети. В микропроцессоре производится обработка отсчетов и вычисление измеряемых параметров. Наряду со значениями напряжения, силы тока и частоты, фирменный программный алгоритм позволяет фиксировать и измерять перенапряжения, провалы и прерывания напряжения, броски тока и дозу фликера, а также вычислять активную, реактивную, полную мощность и энергию, гармонические искажения и несимметрию токов и напряжений.
Анализаторы имеют 4 канала измерения напряжения и 4 канала измерения силы тока.
Результаты измерений отображаются на цветном жидкокристаллическом дисплее в виде осциллограмм, диаграмм и таблиц, и могут сохраняться в энергонезависимой памяти и на сменной SD карте. Управление анализаторами производится вручную с лицевой панели или дистанционно по интерфейсу USB.
В состав анализаторов входит комплект из 2-х токоизмерительных клещей модели 96064 для бесконтактного измерения силы тока. Напряжения на выходе преобразователей измеряются, преобразуются в цифровую форму и пересчитываются в значения силы тока.
Анализаторы выполнены в ударопрочном корпусе, имеют электропитание от устанавливаемых внутри шести стандартных элементов питания размера АА, либо от сетевого адаптера.

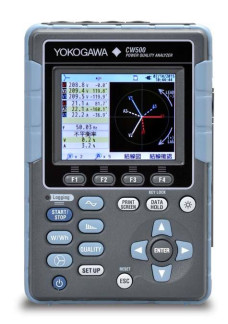

Вид лицевой панели анализаторов с указанием места нанесения знака поверки показан на рисунке 1, общий вид анализаторов с комплектом токоизмерительных клещей показан на рисунке 2. Пломбирование анализаторов не предусмотрено.
Для преобразования измеренных аналоговых сигналов в цифровой код используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти регистраторов. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
БПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | CW500 firmware |
| Номер версии (идентификационный номер) | не ниже 1.01 |
представлены в таблицах 2-6. В таблицах указаны значения погрешности при температуре окружающей среды от плюс 18 до плюс 28 °С.
Таблица 2 - Измерение напряжения в диапазоне частот от 40 до 70 Гц
| Диапазоны измерений, В | Пределы допускаемой абсолютной погрешности, В | ||
| Верхнее значение диапазона напряжения 600 В | Unom > 100 | 0,1-Unom < U < 1,5-Unom | ±0,005 Unom |
| U < 0,1-Unom и U > 1,5-Unom | ±(0,002-U+2) | ||
| Unom < 100 | |||
| Верхнее значение диапазона напряжения 1000 В | |||
| Примечания 1 U - измеренное значение, Unom - номинальное значение. 2 Погрешность нормирована для значений напряжения от 0,01UD до 1,2UD, где UD - верхнее значение диапазона измерений. | |||
Таблица 3 - Измерение силы тока в диапазоне частот от 40 до 70 Гц
| Модели используемых токовых клещей | Верхнее значение диапазона измерений силы тока, А | Пределы допускаемой абсолютной погрешности, А |
| 96060 | 2 | ±(0,022 1+0,008) |
| 96061 | 5 | ±(0,011+0,03) |
| 50 | ±(0,011+0,12) | |
| 96062 | 10 | ±(0,0121+0,06) |
| 100 | ±(0,012 1+0,24) | |
| 96063 | 20 | ±(0,011+0,12) |
| 200 | ±(0,011+0,48) | |
| 96064 | 50 | ±(0,0121+0,3) |
| 500 | ±(0,0121+1,2) | |
| 96065 | 100 | ±(0,0171+1,0) |
| 1000 | ±(0,0121+2,8) | |
| 96066 | 300 | ±(0,0121+0,6) |
| 1000 | ±(0,0121+2,0) | |
| 3000 | ±(0,0121+6,0) | |
| Примечания 1 I - измеренное значение тока. 2 Погрешность нормирована для значений тока в диапазоне от 0,01 ID до 1,1ID, где ID - верхнее значение диапазона измерений. | ||
| Верхнее значение | Верхнее | Модели | Верхнее | |
| диапазона | значение | используемых | значение | Пределы допускаемой |
| измерений | диапазона | токовых | диапазона силы | абсолютной погрешности, Вт |
| мощности, кВт | напряжения, В | клещей | тока, А | |
| 1 | 2 | 3 | 4 | 5 |
| 3 | 96061 | 5 | ±(0,011W+7,2) | |
| 30 | 50 | ±(0,011W+72) | ||
| 6 | 96062 | 10 | ±(0,013W+14,4) | |
| 60 | 100 | ±(0,013W+144) | ||
| 12 | 96063 | 20 | ±(0,011W+28,8) | |
| 120 | 200 | ±(0,011W+288) | ||
| 30 | 600 | 96064 | 50 | ±(0,013-W+72) |
| 300 | 500 | ±(0,013-W+720) | ||
| 60 | 96065 | 100 | ±(0,018W+168) | |
| 600 | 1000 | ±(0,018W+1680) | ||
| 180 | 300 | ±(0,013W+360) | ||
| 600 | 96066 | 1000 | ±(0,013W+1200) | |
| 1800 | 3000 | ±(0,013W+3600) | ||
| 5 | 96061 | 5 | ±(0,011W+12) | |
| 50 | 50 | ±(0,011W+120) | ||
| 10 | 96062 | 10 | ±(0,013W+24) | |
| 100 | 100 | ±(0,013W+240) | ||
| 20 | 96063 | 20 | ±(0,011W+48) | |
| 200 | 200 | ±(0,011W+480) | ||
| 50 | 1000 | 96064 | 50 | ±(0,013W+120) |
| 500 | 500 | ±(0,013W+1200) | ||
| 100 | 96065 | 100 | ±(0,018W+280) | |
| 1000 | 1000 | ±(0,018W+2800) | ||
| 300 | 300 | ±(0,013W+600) | ||
| 1000 | 96066 | 1000 | ±(0,013W+2000) | |
| 3000 | 3000 | ±(0,013W+6000) |
Примечания
1 W - измеренное значение мощности.
2 Погрешность нормирована для значений мощности в диапазоне от 0,01WD до 1,32WD, где WD - верхнее значение диапазона измерений.
3 Погрешности нормированы для значения коэффициента мощности cos9=1. Пределы допускаемой дополнительной погрешности при коэффициенте мощности менее 1 (до 0,5) составляют ±0,0TWD._
Таблица 5 - Измерение параметров качества электроэнергии в диапазоне частот от 40 до 70 Гц
| Наименование характеристики | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Частота, Гц | от 40 до 70 | ±0,05 |
| Кратковременная доза фликера PSt | от 0,4 до 4 | ±0,1 |
| Длительная доза фликера PLt | от 0,4 до 4 | ±0,1 |
| Провалы напряжения и перенапряжения, прерывания напряжения, % Unom | от 10 до 150 | ±1 |
| Продолжение таблицы 5 | ||
| Наименование характеристики | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Гармоники | ||
| Коэффициент n-ой (до 50-й гармоники включительно) гармонической составляющей напряжения Ku(n), % | от 0 до 100 | ±10 (Ku(n) > 3 %) ±0,3 (Ku(n) < 3 %) |
| Коэффициент n-ой (до 50-й гармоники включительно) гармонической составляющей тока KI(n), % | от 0 до 100 | % % 3 3 Л 1 ^ ъ Ж 0 ,3 ±1±0 |
| Несимметрия напряжения | ||
| Коэффициент несимметрии напряжений по обратной последовательности, % | от 0 до 5 | ±0,3 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | от 100 до 240 |
| - напряжение постоянного тока (от батареек), В | 9 |
| - частота переменного тока, Гц | от 50 до 60 |
| Потребляемая мощность, Вт, не более | 7 |
| Габаритные размеры , мм, не более - высота | 175 |
| - ширина | 120 |
| - длина | 68 |
| Масса, кг, не более | 0,9 |
| Рабочие условия эксплуатации: - температура окружающей среды, гарантирующая указанные погрешности, °С | от +18 до +23 |
| - относительная влажность окружающего воздуха (без конденсации), %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Расчетный срок службы, лет, не менее | 20 |
| Средняя наработка на отказ, ч | 200000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор качества электроэнергии CW500 | - | 1 шт. |
| Щуп напряжения 98078 | - | 1 комплект |
| Шнур питания B9988YB | - | 1 шт. |
| USB кабель | - | 1 шт. |
| Батареи алкалиновые АА (LR6) | - | 6 шт. |
| Карта памяти SD 97060 | - | 1 шт. |
| Переносная сумка 93046 | - | 1 шт. |
| Щиток с входными клеммами | - | 1 шт. |
| Маркер ID | - | 32 шт. |
| Компакт-диск | - | 1 шт. |
| Руководство пользователя | - | 1 экз. |
| Методика поверки | МП 209-3-2017 | 1 экз. |
осуществляется по документу МП 209-3-2017 «Анализаторы качества электроэнергии CW500. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.01.2018 г.
Основные средства поверки:
- калибратор электрической мощности Fluke 6100A, регистрационный номер в Федеральном информационном фонде № 33864-07;
- катушка для калибровки бесконтактных измерителей тока 5500A/C0IL, регистрационный номер в Федеральном информационном фонде № 61596-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма и (или) наклейки наносится на свидетельство о поверке и на корпус прибора в соответствии с рисунком 1.
приведены в эксплуатационном документе.
