| Номер в госреестре | 71290-18 |
| Наименование СИ | Вычислители объема жидкости |
| Обозначение типа СИ | Vega |
| Изготовитель | "ISOIL IMPIANТI S.P.A.", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вычислители объема жидкости Vega (далее - вычислители) предназначены для измерений объема различных жидкостей (нефтепродуктов) в комплекте со счетчиками или преобразователями расхода, и приведения результатов измерений объема к стандартным условиям (температура плюс 15 оС и нулевое избыточное давление).
Принцип действия вычислителей основан на измерении сигналов измерительных преобразователей объема (электрических импульсов), температуры (электрического сопротивления), преобразовании в значения физических величин - объем и температура.
Конструктивно вычислители состоят из 32-разрядного микропроцессора для измерений электрических сигналов, дисплея, клавиатуры, а также цифровых интерфейсов (RS232, RS485/RS422) для связи с периферийными устройствами.
Параметры измеряемой жидкости (плотность, температурный коэффициент объемного расширения) вводятся в вычислители с клавиатуры.
На дисплей вычислителей могут выводится следующие параметры:
- температура измеряемой жидкости;
- текущий расход;
- объем измеряемой жидкости в рабочих условиях;
- объем нефтепродуктов (кроме нефти) приведенный к 15 оС;
- плотность измеряемой жидкости;
- масса измеряемой жидкости;
- текущая дата и время измерений;
- сообщения об ошибках.
В качестве преобразователя температуры при работе с вычислителем используются термопреобразователи сопротивления типа Pt100, класса допуска А по ГОСТ 6651-2009.
Вычислители выпускаются в двух модификациях: Vega II и Vega T.
Для дозирования определенного объема жидкости в вычислителях предусмотрена возможность обратного отсчета объема (отсчет заранее заданного значения объема, который необходимо пропустить через счетчик жидкости или преобразователь расхода) и управление отсечным клапаном.
К вычислителям могут подключаться до двух счетчиков или расходомеров одновременно.
Степень защиты от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013) - IP66.

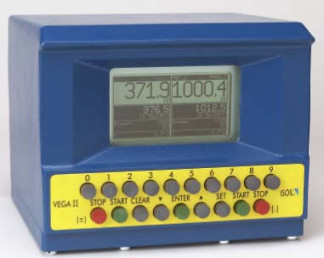

Общий вид вычислителей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Структура условного обозначения вычислителей при заказе: «Vega ^» Х 2_ Х Х
| 5 -электропитание от сети переменного тока 8 - электропитание от источника постоянного тока | ||||||
| 4 | - подключается смеситель; | |||||
| 6 | - подключается два счетчика или преобразователя расхода; | |||||
| 9 | -подключается один счетчик или преобразователь расхода | |||||
| 2 - | всегда | |||||
| 3 | - без компенсации температуры | |||||
| 4 | - с компенсацией температуры (приведение к 15 оС) | |||||
| модификация II или T | ||||||
| Торговая | марка | |||||
Пример записи обозначения исполнения вычислителя во время оформления заказа и в документации другой продукции, в состав которой она может входить, модификации II, предназначенный для приведения результатов измерений объема к стандартным условиям, одновременного обслуживания два счетчика или преобразователя расхода, с электропитание от источника постоянного тока: Vega II 4268.
Место пломбирования для нанесения знака поверки
VEGAT
авэи ИШИ0
H0B0 0EBi±)
се здппыгиьив;~ ©
| V V | —<§>-<2>--Ф-У | |||
| Vega II | Vega T |
Программное обеспечение (ПО) является встроенным.
Изменение ПО невозможно без применения специализированного оборудования производителя. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Идентификация ПО осуществляется после включения вычислителя в течении трех секунд на дисплее отображается номер версии ПО.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается пломбировкой в соответствии с рисунком 2. Конструкция вычислителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Vega II | Vega T | |
| Наименование ПО | Vega II | Vega T |
| Идентификационное наименование ПО | 2.0 | 2.0 или ^^D |
| Номер версии (идентификационный номер) ПО | M2xxxx M5xxxx | M13xxx M19xxx M29xxx |
| Цифровой идентификатора ПО | -* | -* |
| где х принимает значения: - от 0 до 9; «.» как разделитель; буква языка индикации «Р» -русский, «Е» английский. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений и преобразований количества импульсов в объем жидкости, дм3 | от 0 до 999999999 |
| Пределы допускаемой относительной погрешности измерений и преобразований количества импульсов (не менее 10000 импульсов) в объем жидкости, % | ±0,01 |
| Максимальная частота входных импульсов, Гц | 5000 |
| Пределы допускаемой относительной погрешности при измерении объема жидкости, приведенного к 15 оС, % | ±0,01 |
| Диапазон измерений температуры, °С | от -40 до +160 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Vega II | Vega T | |
| 1 | 2 | 3 |
| Количество входов: | ||
| - импульсных (частотных) | 2 | 2 |
| - аналоговых: | ||
| - для Pt100 | до 2 | до 2 |
| - для 4-20 мА | до 2 | до 2 |
| - дискретных (цифровых) | 16; 32 | 6 |
Количество выходов:
- аналоговых
2 ; 16 ; 16
2
4
7
- дискретных (цифровых)
- силовых
Порты связи:
- RS232
- RS422
- RS485
2
1
2
2
1
2
Рабочие условия эксплуатации:
о
- температура окружающего воздуха, С
от -40 до +55
от 195,5 до 253; от 20,4 до 26,4
Напряжение электропитания, В:
- от сети переменного тока с частотой 50 Гц
- от сети постоянного тока
Потребляемая мощность:
- при переменном токе, ВА
(с устройством подогрева), не более
40 (40); 40 (40)
15 (60); 15 (60)
- при постоянном токе, Вт
(с устройством подогрева), не более
Габаритные размеры,
- высота
- длина
- ширина
мм, не более
226
275
258
248
248
76
Масса, кг, не более
18
7
Средняя наработка на отказ, ч
86000
10
Средний срок службы, лет
1Ex d IIB T6 Gb X 1Exd[iaGalibnBT6GbX
Маркировка взрывозащиты
наносится на маркировочную табличку вычислителя и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вычислитель объема жидкости модель по заказу | - | 1 шт. |
| Эксплуатационная документация | - | 1 компл. |
| Методика поверки | МЦКЛ.0220.МП | 1 экз.. |
осуществляется по документу МЦКЛ.0220.МП «Вычислители объема жидкости Vega. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 06.10.2017 г.
Основные средства поверки:
- три калибратора многофункциональных DPI 620, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 60401-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на пломбы в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя
