| Номер в госреестре | 71292-18 |
| Наименование СИ | Манометры дифференциальные мембранные |
| Обозначение типа СИ | МДМ 2000 |
| Изготовитель | Общество с ограниченной ответственностью «БРЕНД девелопмент» (ООО «БД»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры дифференциальные мембранные МДМ 2000 (далее по тексту - манометры) предназначены для измерений разности давлений газов и для измерений положительных и отрицательных низких давлений.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Основными узлами измерительной системы манометров являются мембрана, установленная на ней плоская пружина с магнитом и стрелка, соединенная с магнитной спиралью. Под воздействием измеряемой разности давлений мембрана деформируется, что приводит к изменению положения магнита относительно магнитной спирали и к отклонению стрелки манометра на угол, пропорциональный измеряемому давлению.
Манометр состоит из алюминиевого корпуса, имеющего защитное покрытие, мембраны, зафиксированной стопорным кольцом и дополнительной пластиной, калиброванной пружины из пружинной стали, магнита, спирали, изготовленной из сплава с высокой магнитной проницаемостью, и прозрачного пластикового стекла, которое надежно фиксируется прижимным кольцом.
Шкалы давления манометров могут быть отградуированными в Па, кПа, мбар, бар, psi, м вод. ст., мм вод. ст., мм рт. ст., см вод. ст., кгс/см2, атм. По специальному заказу могут выпускаться манометры с комбинированными шкалами (на две единицы измерений давления).

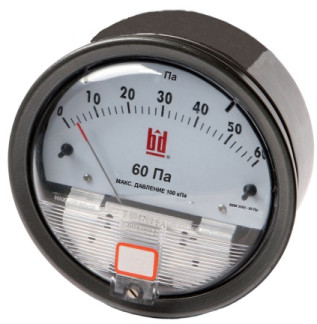

Общий вид манометров представлен на рисунках 1, 2.
Пломбировка от несанкционированного доступа осуществляется с помощью наклейки, фиксирующей резьбовое соединение прижимного кольца с корпусом манометра. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Диапазон измерений разности давлений | от 0 до 250 Па от 0 до 300 Па от 0 до 500 Па от 0 до 750 Па от 0 до 1000 Па от -125 до 125 Па от -150 до 150 Па от -250 до 250 Па от -500 до 500 Па от 0 до 0,5 кПа от 0 до 1 кПа от 0 до 1,5 кПа от 0 до 2 кПа от 0 до 2,5 кПа от 0 до 3 кПа от 0 до 4 кПа от 0 до 5 кПа от 0 до 8 кПа от 0 до 10 кПа от 0 до 15 кПа от 0 до 20 кПа от 0 до 25 кПа от 0 до 30 кПа от -0,5 до 0,5 кПа от -1 до 1 кПа от -1,25 до 1,25 кПа от -1,5 до 1,5 кПа | от 0 до 100 Па от 0 до 125 Па от-50 до 50 Па от -60 до 60 Па от -100 до 100 Па | от 0 до 60 Па от -10 до 50 Па от -30 до 30 Па |
| Наименование характеристики | Значение | ||
| Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений разности давлений | ±2 | ±3 | ±4 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений | ±0,6 | ||
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +22 от 30 до 80 от 84 до 106,7 | ||
| Предельно допустимая перегрузка манометров избыточным давлением, кПа | 100 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,8 |
| Габаритные размеры, мм, не более | |
| диаметр корпуса | 121 |
| ширина корпуса | 60 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -7 до +60 |
| - относительная влажность, % | от 30 до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 100000 |
наносится на циферблат манометров фотохимическим методом и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр дифференциальный мембранный МДМ 2000 | в соответствии с заказом | 1 шт. |
| Паспорт | - | 1 экз. на партию |
| Методика поверки | МП 231-0042-2018 | 1 экз. на партию |
осуществляется по документу МП 231-0042-2018 «Манометры дифференциальные мембранные МДМ 2000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 февраля 2018 года.
Основные средства поверки:
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (регистрационный номер 22995-02);
Задатчики давления Воздух-1600, Воздух-4000 (регистрационный номер 12143-04). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую или заднюю поверхность корпуса манометра в случае нанесения в виде наклейки, и (или) на стекло манометра в виде оттиска каучукового клейма, и (или) на свидетельство о поверке, и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 18140-84 Манометры дифференциальные ГСП. Общие технические условия ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4^104 Па
Технические условия ТУ 26.51.52-001-76586391-2017 «Манометры дифференциальные мембранные МДМ 2000»
| Зарегистрировано поверок | 10552 |
| Поверителей | 61 |
| Актуальность данных | 07.12.2024 |
