| Номер в госреестре | 71295-18 |
| Наименование СИ | Система измерения температуры |
| Обозначение типа СИ | DuoLine STAR medium |
| Изготовитель | "Pfeuffer GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерения температуры DuoLine STAR medium (далее по тексту - система) предназначена для многозонных измерений температуры зерна, хранящегося в силосах элеваторов и подачи аварийно-предупредительной сигнализации в случае превышения установленного предельного значения температуры на объекте ООО «Пивоваренная компания «Балтика» - филиал «Пивзавод «Южная заря 1974», г.Ростов-на-Дону.
Принцип действия системы основан на преобразовании сопротивления чувствительных элементов (ЧЭ) термоподвески в цифровой код при помощи управляющего модуля и дальнейшей передачи его по шине связи к вторичному прибору.
Система измерения температуры DuoLine STAR medium состоит из термоподвесок, подключенных к шине передачи цифровых сигналов, и вторичного измерительно-управляющего блока.
Вторичный блок при помощи преобразователя интерфейса осуществляет вывод данных на экран и на принтер, в результате чего осуществляется контроль над температурным режимом хранящегося зерна.
Термоподвески выполнены в виде армированного кабеля с ЧЭ в пластиковой оболочке (HD-PE). Чувствительные элементы термоподвески представляют собой термисторы (R25°c = 5 кОм), соединенные в соответствии с цветовой схемой проводов с управляющим модулем в металлическом корпусе по 2-х проводной схеме. Датчики размещены по всей длине кабеля на расстоянии 4 м друг от друга.

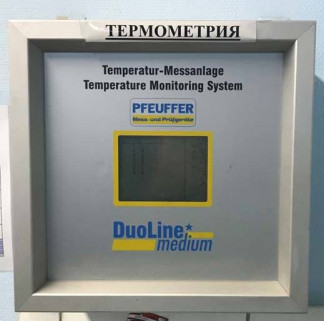

Фотографии общего вида компонентов системы приведены на рисунках 1-2:
Пломбирование системы не предусмотрено.
Проектная компоновка (состав) системы, место установки термоподвесок и заводские номера компонентов системы приведены в таблице 1.
Таблица 1
| № | Место установки термоподвесок | Длина термоподвески, м | Кол-во ЧЭ в термоподвеске, шт. | Зав. № термоподвески |
| 1 | Силос 1 | 29,1 | 7 | 1104 |
| 2 | Силос 2 | 29,1 | 7 | 1105 |
| 3 | Силос 3 | 29,1 | 7 | 1106 |
| 4 | Силос 4 | 29,1 | 7 | 1107 |
| 5 | Силос 5 | 29,1 | 7 | 1108 |
| 6 | Силос 6 | 29,1 | 7 | 1109 |
| 7 | Силос 7 | 29,1 | 7 | 1110 |
| 8 | Силос 8 | 29,1 | 7 | 2101 |
| 9 | Силос 9 | 29,1 | 7 | 2102 |
| 10 | Силос 10 | 29,1 | 7 | 2103 |
| 11 | Силос 11 | 29,1 | 7 | 2104 |
| 12 | Силос 12 | 29,1 | 7 | 2105 |
| 13 | Силос 13 | 29,1 | 7 | 2106 |
| 14 | Силос 14 | 29,1 | 7 | 2107 |
| 15 | Силос 15 | 29,1 | 7 | 2108 |
| 16 | Силос 16 | 29,1 | 7 | 2109 |
| 17 | Силос 17 | 29,1 | 7 | 2110 |
| 18 | Силос 18 | 29,1 | 7 | 1204 |
| 19 | Силос 19 | 29,1 | 7 | 1205 |
| 20 | Силос 20 | 29,1 | 7 | 1206 |
| 21 | Силос 21 | 29,1 | 7 | 1207 |
| 22 | Силос 22 | 29,1 | 7 | 1208 |
| № | Место установки термоподвесок | Длина термоподвески, м | Кол-во ЧЭ в термоподвеске, шт. | Зав. № термоподвески |
| 23 | Силос 23 | 29,1 | 7 | 1209 |
| 24 | Силос 24 | 29,1 | 7 | 1210 |
| 25 | Силос 25 | 29,1 | 7 | 2201 |
| 26 | Силос 26 | 29,1 | 7 | 2202 |
| 27 | Силос 27 | 29,1 | 7 | 2203 |
| 28 | Силос 28 | 29,1 | 7 | 2204 |
| 29 | Силос 29 | 29,1 | 7 | 2205 |
| 30 | Силос 30 | 29,1 | 7 | 2206 |
| 31 | Силос 31 | 29,1 | 7 | 2207 |
| 32 | Силос 32 | 29,1 | 7 | 2208 |
| 33 | Силос 33 | 29,1 | 7 | 2209 |
| 34 | Силос 34 | 29,1 | 7 | 2210 |
| 35 | Силос 35 | 29,1 | 7 | 1304 |
| 36 | Силос 36 | 29,1 | 7 | 1305 |
| 37 | Силос 37 | 29,1 | 7 | 1306 |
| 38 | Силос 38 | 29,1 | 7 | 1307 |
| 39 | Силос 39 | 29,1 | 7 | 1308 |
| 40 | Силос 40 | 29,1 | 7 | 1309 |
| 41 | Силос 41 | 29,1 | 7 | 1310 |
| 42 | Силос 42 | 29,1 | 7 | 2301 |
| 43 | Силос 43 | 29,1 | 7 | 2302 |
| 44 | Силос 44 | 29,1 | 7 | 2303 |
| 45 | Силос 45 | 29,1 | 7 | 2304 |
| 46 | Силос 46 | 29,1 | 7 | 2305 |
| 47 | Силос 47 | 29,1 | 7 | 2306 |
| 48 | Силос 48 | 29,1 | 7 | 2307 |
| 49 | Силос 49 | 29,1 | 7 | 2308 |
| 50 | Силос 50 | 29,1 | 7 | 2309 |
| 51 | Силос 51 | 29,1 | 7 | 2310 |
| 52 | Силос 52 | 29,1 | 7 | 1404 |
| 53 | Силос 53 | 29,1 | 7 | 1405 |
| 54 | Силос 54 | 29,1 | 7 | 1406 |
| 55 | Силос 55 | 29,1 | 7 | 1407 |
| 56 | Силос 56 | 29,1 | 7 | 1408 |
| 57 | Силос 57 | 29,1 | 7 | 1409 |
| 58 | Силос 58 | 29,1 | 7 | 1410 |
| 59 | Силос 59 | 29,1 | 7 | 2401 |
| 60 | Силос 60 | 29,1 | 7 | 2402 |
| 61 | Силос 61 | 29,1 | 7 | 2403 |
| 62 | Силос 62 | 29,1 | 7 | 2404 |
| 63 | Силос 63 | 29,1 | 7 | 2405 |
| 64 | Силос 64 | 29,1 | 7 | 2406 |
| 65 | Силос 65 | 29,1 | 7 | 2407 |
| 66 | Силос 66 | 29,1 | 7 | 2408 |
| 67 | Силос 67 | 29,1 | 7 | 2409 |
| 68 | Силос 68 | 29,1 | 7 | 2410 |
| 69 | Силос 69 | 29,1 | 7 | 1504 |
| № | Место установки термоподвесок | Длина термоподвески, м | Кол-во ЧЭ в термоподвеске, шт. | Зав. № термоподвески |
| 70 | Силос 70 | 29,1 | 7 | 1505 |
| 71 | Силос 71 | 29,1 | 7 | 1506 |
| 72 | Силос 72 | 29,1 | 7 | 1507 |
| 73 | Силос 73 | 29,1 | 7 | 1508 |
| 74 | Силос 74 | 29,1 | 7 | 1509 |
| 75 | Силос 75 | 29,1 | 7 | 1510 |
| 76 | Силос 76 | 29,1 | 7 | 2501 |
| 77 | Силос 77 | 29,1 | 7 | 2502 |
| 78 | Силос 78 | 29,1 | 7 | 2503 |
| 79 | Силос 79 | 29,1 | 7 | 2504 |
| 80 | Силос 80 | 29,1 | 7 | 2505 |
| 81 | Силос 81 | 29,1 | 7 | 2506 |
| 82 | Силос 82 | 29,1 | 7 | 2507 |
| 83 | Силос 83 | 29,1 | 7 | 2508 |
| 84 | Силос 84 | 29,1 | 7 | 2509 |
| 85 | Силос 85 | 29,1 | 7 | 2510 |
| 86 | Силос 86 | 29,1 | 7 | 1604 |
| 87 | Силос 87 | 29,1 | 7 | 1605 |
| 88 | Силос 88 | 29,1 | 7 | 1606 |
| 89 | Силос89 | 29,1 | 7 | 1607 |
| 90 | Силос 90 | 29,1 | 7 | 1608 |
| 91 | Силос 91 | 29,1 | 7 | 1609 |
| 92 | Силос 92 | 29,1 | 7 | 1610 |
| 93 | Силос 93 | 29,1 | 7 | 2601 |
| 94 | Силос 94 | 29,1 | 7 | 2602 |
| 95 | Силос 95 | 29,1 | 7 | 2603 |
| 96 | Силос 96 | 29,1 | 7 | 2604 |
| 97 | Силос 97 | 29,1 | 7 | 2605 |
| 98 | Силос 98 | 29,1 | 7 | 2606 |
| 99 | Силос 99 | 29,1 | 7 | 2607 |
| 100 | Силос 100 | 29,1 | 7 | 2608 |
| 101 | Силос 101 | 29,1 | 7 | 2609 |
Программное обеспечение (ПО) системы является встроенным и метрологически значимым. Данное ПО было установлено в измерительный блок системы на заводе-изготовителе во время производственного цикла. Конструкция измерительно-управляющего блока исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 2 - Идентификационные данные внутреннего ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | DuoLine STAR medium |
| Номер версии ПО | b 04 09 09 128 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 3
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -20 до +70 |
| Разрешающая способность, °C | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C: | ±0,5 (от -20 до +50 °C включ.) ±0,7 (св. +50 до +70 °C) |
| Габаритные размеры термоподвесок, мм: - длина монтажной части - диаметр монтажной части | 29100 16,2 |
| Масса термоподвески, кг | 10 |
| Габаритные размеры измерительного блока, мм: | 360x360x250 |
| Напряжение питания, В - термоподвеска - измерительно-управляющий блок | от 6 до 24 от 187 до 242 |
| Рабочие условия эксплуатации системы: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более | от -20 до +70 (термоподвески) от 0 до +50 (измерительный блок системы) 100 (термоподвески) 80 (измерительный блок системы) |
наносится на титульный лист руководства по эксплуатации и монтажу системы методом штемпелевания, а также на корпус измерительного блока системы с помощью наклейки.
Таблица 4
| Наименование | Обозначение | Количество |
| Термоподвеска | - | 101 шт. |
| Измерительно-управляющий блок (в шкафу) | - | 1 шт. |
| Принтер | - | 1 шт. |
| Руководство по монтажу и эксплуатации (на русском языке) | BA DL STAR medium Rev1 russisch | 1 экз. |
| Методика поверки | МП 207-009-2018 | 1 экз. |
осуществляется по документу МП 207-009-2018 «Система измерения температуры DuoLine STAR medium. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.02.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Термометры лабораторные электронные LTA (Регистрационный № 69551-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
