| Номер в госреестре | 71296-18 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-5 |
| Изготовитель | ООО "РН-Морской терминал Находка", г.Находка |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-5 предназначен для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара горизонтального стального цилиндрического РГС-5 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар горизонтальный стальной цилиндрический РГС-5, представляет собой цилиндрический сварной односекционный стальной сосуд с плоскими днищами.
Резервуар горизонтальный стальной цилиндрический РГС-5 является по принципу действия закрытым, по расположению - наземным.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуар горизонтальный стальной цилиндрический РГС-5 с заводским номером № БХТ-2 расположен на территории Общества с ограниченной ответственностью «РН-Морской терминал Находка» (ООО «РН-Морской терминал Находка»), г. Находка, Приморский край, ул. Макарова, д. 19.

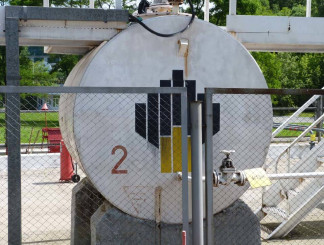

Общий вид резервуара горизонтального стального цилиндрического РГС-5 представлен на рисунке 1.
Пломбирование резервуара горизонтального стального цилиндрического РГС-5 с заводским номером № БХТ-2 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| РГС-5 | |
| Номинальная вместимость. м3 | 5 |
| Пределы допускаемой относительной погрешности вместимости резервуара, (объемный метод) % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| РГС-5 | |
| Длина прямолинейной части резервуара, мм, не более | 2022 |
| Внутренний диаметр резервуара, мм, не более | 1900 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -25 до +45 от 84,0 до 106,7 |
| Средний срок службы лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-5 | 1 шт. |
| Паспорт | РГС-5 | 1 экз. |
| Градуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- расходомер жидкости турбинный PТF 040 в комплекте с теплоэнергоконтроллером ИМ2300, диапазон расхода жидкости от 1,5 до 45 м3/ч, регистрационный номер в Федеральном информационном фонде средств измерений 11735-06;
- рулетка измерительная металлическая 2 класса точности, модификации Р20У2Г, диапазон измерений от 0 до 20 м регистрационный номер в Федеральном информационном фонде средств измерений 49391-11;
- система измерительная «Струна», диапазон измерения уровня от 120 до 4000 мм регистрационный номер в Федеральном информационном фонде средств измерений 28116-04;
- термометр ртутный стеклянный лабораторный ТЛ-4, диапазон измерения температуры от 0 до плюс 55 °С, регистрационный номер в Федеральном информационном фонде средств измерений 303-61.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.
отсутствуют.
ГОСТ 8.470-82 Государственная поверочная схема для средств измерения объема жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Техническая документация ООО «РН-Морской терминал Находка»
