Номер в госреестре | 71299-18 |
Наименование СИ | Тестеры оптические |
Обозначение типа СИ | серии MaxTester 940/945 |
Изготовитель | Компания "EXFO Inc.", Канада |
Год регистрации | 2018 |
Срок свидетельства | 01.06.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Тестеры оптические серии MaxTester 940/945 (далее - тестеры) предназначены для измерений средней мощности и затухания оптического излучения в одномодовых и многомодовых волоконно-оптических линиях передачи, расстояния до мест неоднородностей.
Принцип действия тестеров основан на использовании ваттметра оптического и источника оптического излучения. Работа ваттметра оптического заключается в преобразовании оптического сигнала фотоприемником в электрический сигнал с последующим усилением и преобразованием в цифровую форму. Работа источника оптического излучения заключается в преобразовании электрического тока в оптическое излучение. Преобразование происходит в полупроводниковых лазерах или светодиодах с применением схемы стабилизации мощности излучения. Принцип действия источника оптического излучения при измерении длины волоконнооптической линии основан на измерении времени задержки сигнала, отраженного от неоднородности оптоволокна.
Тестер состоит из ваттметра оптического и источника оптического излучения.
Тестеры выпускаются в следующих модификациях: MAX-940-ICERT-SM1, MAX-940-ICERT-Q1, MAX-940-ICERT-Q1-QUAD, MAX-940-SM1, MAX-945-SM1, MAX-945-SM3, MAX-945-SM4, MAX-945-ICERT-Q1-QUAD, которые отличаются диапазоном измерений ваттметра и набором длин волн источника излучения.
Конструктивно тестер выполнен в прямоугольном пластмассовом корпусе с резиновыми защитными накладками. Управление режимами работы тестера и отображение результатов измерений производится с помощью сенсорного жидкокристаллического экрана, расположенного на передней панели прибора.

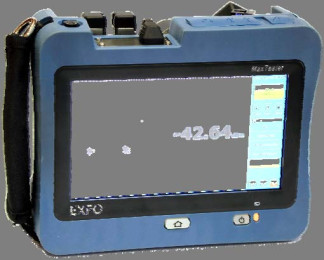

Общий вид тестеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и маркировки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и маркировки
Тестеры функционируют под управлением микроконтроллера, для работы которого используется встроенное программное обеспечение (ПО). Программное обеспечение выполняет функции отображения на экране прибора информации в удобном для оператора виде.
Метрологически значимая часть ПО является встроенной Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | OLTS.exe |
Номер версии (идентификационный номер) ПО, не ниже | 1.1 |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики тестеров модели MAX-940-ICERT
Наименование характеристики | Значение | ||
Модификация | MAX-940- ICERT-SM1 | MAX-940- ICERT-Q1 | MAX-940-ICERT-Q1-QUAD |
Одномодовый Многомодовый порт порт | |||
Спектральный диапазон, нм | от 800 до 1650 | ||
Диапазон измерения уровня средней мощности оптического излучения (P), дБм 1) | от -70 до +5 | ||
Пределы допускаемой относительной погрешности измерения уровня средней мощности оптического излучения на длинах волн градуировки 2), дБ | ± (0,3 - 100i2 6 ] |
Наименование характеристики | Значение | |||
Модификация | MAX-940- ICERT-SM1 | MAX-940- ICERT-Q1 | MAX-940-ICERT-Q1-QUAD | |
Одномодовый порт | Многомодовый порт | |||
Пределы допускаемой относительной погрешности измерения уровня средней мощности оптического излучения на длинах волн градуировки 2), дБ | ± (о,3 ♦ ^6) | |||
Длины волн излучения источника, нм | 1310±20 1550±20 | 850±20 1310±20 | 1310±20 1550±20 | 850±20 1310±20 |
Уровень выходной мощности в непрерывном режиме, дБм ^, не менее | + 1 | -27 | +1 | -27 |
Нестабильность уровня выходной мощности излучения за 15 мин, дБ, не более | ±0,05 | |||
^ дБм обозначает дБ относительно 1 мВт 2) Длины волн градуировки 850, 1300, 1310, 1490, 1550, 1625 нм |
Таблица 3 - Метрологические характеристики тестеров моделей MAX-940-SM, MAX-945-SM,
MAX-945-ICERT
Наименование характеристики | Значение характеристики | |||||
Модификация | MAX- 940-SM1 | MAX- 945-SM1 | MAX- 945-SM3 | MAX- 945-SM4 | MAX-945-ICERT-Q1- QUAD | |
Одно модовый порт | Много модовый порт | |||||
Спектральный диапазон измерений, нм | от 800 до 1650 | |||||
Пределы допускаемой относительной погрешности измерения уровня средней мощности оптического излучения на длинах волн градуировки, дБ: - для стандартного ваттметра - для ваттметра повышенных уровней | ±(°-3 +10-6 ] ±(0-3 + Ш0ЛР.6 ] | |||||
Диапазон измерения уровня средней мощности оптического излучения (P), дБм: - для стандартного ваттметра - для ваттметра повышенных уровней | от -70 до +5 от -50 до +25 |
Наименование характеристики | Значение характеристики | |||||
Модификация | MAX- 940-SM1 | MAX- 945-SM1 | MAX- 945-SM3 | MAX- 945-SM4 | MAX-945-ICERT-Q1- QUAD | |
Одно модовый порт | Много модовый порт | |||||
Длины волн излучения источника, нм | 1310±20 1550±20 | 1310±20 1550±20 | 1310±20 1550±20 1625±10 | 1310±20 1490±10 1550±20 | 1310±20 1550 ±20 | 850±20 1310±20 |
Уровень выходной мощности в непрерывном режиме, дБм, не менее | +1 | +1 | -7 | -7 | +1 | -27 |
Нестабильность уровня выходной мощности излучения за 15 мин, дБ, не более | ±0,05 | |||||
Диапазон измерения уровня обратных потерь, дБ | от 0,1 до 50,0 | |||||
Пределы допускаемой абсолютной погрешности измерения уровня обратных потерь, дБ | ±1 |
Таблица 4 - Основные технические характеристики
Наименование характеристики | Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В | 220+22 |
- частота переменного тока, Гц | 50+0,5 |
- аккумуляторная батарея напряжением, В | 12+1,2 |
Потребляемая мощность, В-А, не более | 20 |
Габаритные размеры, мм, не более: | |
-высота | 166 |
-ширина | 200 |
-длина | 68 |
Масса, кг, не более | 1,5 |
Условия эксплуатации: | |
- температура окружающей среды, °С | от -10 до +50 |
- относительная влажность, %, не более | 95 |
- атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания
Таблица 5 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Тестер оптический серии MaxTester 940/945 | - | 1 шт. |
Аккумуляторная батарея | - | 1 шт. |
Наименование | Обозначение | Количество |
Адаптер переменного тока | - | 1 шт. |
Сумка для транспортировки и хранения | - | 1 шт. |
Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
Рабочий эталон единиц средней мощности и ослабления оптического излучения в волоконно-оптических системах передачи по ГОСТ 8.585-2013;
Рабочий эталон обратных потерь в волоконно-оптических системах передачи по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тестеров с требуемой точностью.
Знак поверки наносится на заднюю панель корпусов тестеров (место нанесения указано на рисунке 2).
приведены в эксплуатационном документе.
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки
Техническая документация компании «EXFO Inc.», Канада
