| Номер в госреестре | 71306-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ООО "Фриз", Адыгея, пгт.Тлюстенхабль |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью
1000 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Цилиндрическая стенка резервуаров включает в себя восемь цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары РВС-1000 с заводскими номерами Р0032-ТК-Е001А, Р0032-ТК-Е001В расположены на «Нефтепроводная система КТК. Корректировка. А-НПС-4А», АО «КТК-Р», Астраханская область, Красноярский район, МО «Степновский Сельсовет».

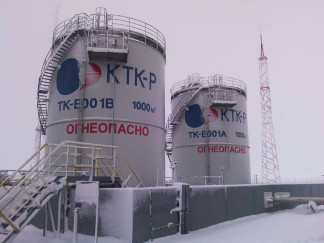

Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РВС-1000 | ||
| Заводской номер резервуара | ||
| Р0032-ТК-Е001А | Р0032-ТК-Е001В | |
| Номинальная вместимость, м3 | 1000 | |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | |
| РВС-1000 | ||
| Заводской номер резервуара | ||
| Р0032-ТК-Е001А | Р0032-ТК-Е001В | |
| Условия эксплуатации: | ||
| Температура окружающего воздуха, оС | - 50 до +50 | |
| Атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 30 | |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-1000 | 2 экз. |
| Градуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир оптический RGK C-24 (регистрационный номер 52290-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки;
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
