Государственный реестр средств измерений

Газоанализаторы FP-31, 71310-18

71310-18
Газоанализаторы FP-31 (далее - газоанализаторы) предназначены для измерения концентрации формальдегида в воздушных средах. Газоанализаторы применяются для контроля атмосферного воздуха и воздуха рабочей зоны.
Карточка СИ
Номер в госреестре 71310-18
Наименование СИ Газоанализаторы
Обозначение типа СИ FP-31
Изготовитель "Riken Keiki Co., Ltd.", Япония
Год регистрации 2018
Срок свидетельства 01.06.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы FP-31 (далее - газоанализаторы) предназначены для измерения концентрации формальдегида в воздушных средах. Газоанализаторы применяются для контроля атмосферного воздуха и воздуха рабочей зоны.

Описание

Принцип действия газоанализатора основан на фотометрическом определении формальдегида, метод основан на измерении коэффициента отражения в видимой области спектра окрашенного участка первичного преобразователя (сенсора).

Газоанализатор является портативным, одноканальным прибором, состоит из одного блока, режим работы - циклический, с принудительным отбором пробы. Газоанализатор выполнен в пластиковом корпусе, в котором размещены: побудитель расхода, устройство подачи питания, детекторный модуль, цифровой дисплей.

Изменение окраски сенсора (от белого до желтого) связано с химической реакцией взаимодействия реактива, которым пропитана бумага в сенсоре, с формальдегидом. Интенсивность окрашивания сенсора пропорционально содержанию формальдегида в газовой пробе.

Изменение окраски сенсора приводит к изменению пучка отраженного света, который определяет степень освещенности. Скорость изменения интенсивности этого пучка отраженного света должна рассматриваться как значение отклика, соотношения действительного значения интенсивности отраженного света к значению после контакта с газом.

Показания газоанализатора выводятся на цифровой дисплей, показывающий содержание формальдегида в газовой пробе.

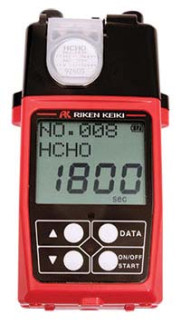

Внешний вид газоанализаторов приведен на рисунке 1. Опломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.

Программное обеспечение

Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.

Встроенное ПО обеспечивает выполнение следующих основных функций:

-    обработку измерительной информации;

-    диагностику аппаратной части газоанализатора;

-    проведение настройки газоанализатора;

-    формирование цифрового выходного сигнала;

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FP-31EX

Номер версии (идентификационный номер) ПО

v. 1.0

Цифровой идентификатор ПО

B08F

Алгоритм расчета цифрового идентификатора ПО

-

Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

Технические характеристики

приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Диапазон показаний концентраций формальдегида в воздухе, млн-1

от 0 до 0,4

от 0 до 1,0

Диапазон измерений концентраций формальдегида в воздухе, млн-1

от 0 до 0,040

от 0,040 до 0,40

от 0 до 0,40

от 0,40 до 1,0

Пределы допускаемой основной абсолютной погрешности, млн.-1

±0,008

±0,008

Пределы допускаемой основной относительной погрешности, %

±20

±20

Наименование характеристики

Значение

Пределы допускаемой дополнительная погрешность от влияния внешних факторов не должна превышать, (в долях от допускаемой основной погрешности):

-при изменении температуры окружающей среды в диапазонах: от -10 до +20 о С включ. и св. +20 до +40 о С, на каждые ±10 о С

±0,5

- при изменении относительной влажности в диапазоне от 20 до 90 %

±0,5

Время прогрева газоанализатора, с, не более

30

Таблица 3 - Технические характеристики газоанализаторов

Наименование характеристики

Значение

Габаритные размеры (ВхШхД), мм, не более

85x150x45

Масса, кг, не более

0,25

Потребляемая мощность, Вт, не более

0,1

Рабочие условия эксплуатации преобразователей:

-    температура окружающего воздуха, С

-    атмосферное давление, мм рт. ст.

-    относительная влажность окружающего воздуха (без конденсации влаги), %

от -10 до +40 от 90 до 110

от 20 до 90

Срок службы, лет

10

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус газоанализатора.

Комплектность

Комплектность средства измерений представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализаторы FP-31

-

1 шт.

Упаковка

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП-031/03-2018

1 экз.

Поверка

осуществляется по документу МП-031/03-2018 «Газоанализаторы FP-31. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» «15» марта 2018 г.

Основные средства поверки:

- установки динамические - рабочие эталоны 1-го разряда Микрогаз-ФМ (регистрационный номер 68284-17) в комплекте с источниками микропотока формальдегида по ИБЯЛ.418319.013 (регистрационный номер 15075-09).

Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах. Техническая документация изготовителя Riken Keiki Co., Ltd, Япония
