| Номер в госреестре | 71313-18 |
| Наименование СИ | Излучатели на основе МЧТ |
| Обозначение типа СИ | 1200 КВФШ.418236.002 |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Излучатели на основе МЧТ 1200 КВФШ.418236.002 (далее - излучатели) предназначены для получения видимого оптического излучения, используемого при измерениях спектральной плотности энергетической яркости (далее - СПЭЯ), спектральной плотности силы излучения (далее - СПСИ) и спектральной плотности энергетической освещенности (далее - СПЭО) малых уровней.
Принцип действия излучателей основан на воспроизведении моделью черного тела излучения, подчиняющегося закону Планка. Мощность излучения черного тела определяется его температурой и температурой окружающей среды.
Излучатели состоят из инфракрасного излучателя МЧТ 1200 КВФШ.418236.001 и прецизионной апертурной диафрагмы с термостабилизацией АДТ-6 СПБЕ А9-1000.00.
Конструктивно излучатель выполнен в прямоугольном корпусе, внутри которого располагаются инфракрасный излучатель, регулятор температуры и источник питания. На передней поверхности корпуса расположена выходная апертура излучателя, на которой устанавливается прецизионная апертурная диафрагма с термостабилизацией АДТ-6. На задней поверхности корпуса излучателя расположены регулятор температуры, сетевой выключатель, колодка подключения сетевого шнура и сетевые предохранители. На верхней поверхности корпуса расположен вытяжной вентилятор охлаждения излучателя, а на нижней - 4 ножки и вентиляционная решётка.
Излучатель инфракрасный МЧТ 1200 представляет собой цилиндрическую модель черного тела, изготовленную из жаропрочного хромоникелевого сплава. На наружной поверхности излучателя размещена нагревательная обмотка, обеспечивающая его равномерный нагрев. Излучатель вместе с теплозащитой помещен в корпус из алюминиевого сплава, снабженный ребрами для улучшения охлаждения. В излучающую полость помещены датчики температуры, обеспечивающие регулирование и измерение температуры излучателя.
Регулятор температуры состоит из микропроцессорного регулятора температуры, который служит для установки значения температуры излучателя, индикации текущего значения температуры и поддержания заданного значения температуры с необходимой точностью, и твердотельного реле, которое обеспечивает управление мощностью нагревателя. Регулятор температуры снабжен 7-сегментным 4-х разрядным дисплеем для индикации значения температуры. Для управления регулятором используются три кнопки на его панели. Сигнал управления с регулятора температуры поступает на твердотельное реле, управляющее током нагрева излучателя.
Источник питания предназначен для питания нагревателя, схемы управления твердотельным реле и вентилятора.
Прецизионная апертурная диафрагма с термостабилизацией АДТ-6 представляет собой апертурную диафрагму, циркуляционный криостат, водоохлаждаемый корпус и шланги. Циркуляционный криостат поддерживает постоянство температуры диафрагмы.

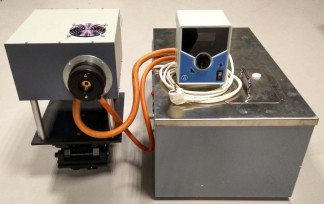

Общий вид излучателей представлен на рисунке 1.
Схема пломбировки излучателей от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1, 2.
Сетевые предохранители
Регулятор температуры
Управление излучателем осуществляется с помощью программного обеспечения (далее -ПО), встроенного в микропроцессорный регулятор iTRON 16 типа 702041.
Операционная система, имеющая оболочку, доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора.
Программное обеспечение (ПО) имеет следующие идентификационные данные, указанные в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 192.03.01 |
| Цифровой идентификатор ПО | - |
Идентификация программного обеспечения однозначно определяется посредством номера версии ПО микропроцессорного регулятора iTRON 16 типа 702041
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений СПЭЯ на длине волны 0,9 мкм, Вт/(срм3) | от 2,92-108 до 3,06-108 |
| Диапазон измерений СПСИ малых уровней, Вт/(срм) | от 10-3 до 103 |
| Диапазон измерений СПЭО малых уровней, Вт/м | от 10-3 до 103 |
| Суммарное среднее квадратическое отклонение результата сличений с государственным первичным эталоном по СПЭЯ на длине волны 0,9 мкм, % | 0,52 |
| Суммарное среднее квадратическое отклонение результата сличений с государственным первичным эталоном по СПСИ и СПЭО малых уровней, % | от 1 до 2 (в зависимости от длины волны) |
| Пределы допускаемой относительной погрешности измерений СПЭЯ на длине волны 0,9 мкм, % | ±1,7 |
| Пределы допускаемой относительной погрешности измерений СПСИ и СПЭО малых уровней, % | от 4 до 7 (в зависимости от длины волны) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон длин волн, мкм | от 0,35 до 1,2 |
| Номинальные значения рабочих температур излучателей, обеспечивающие диапазон измерений СПСИ и СПЭО малых уровней, °С | 918±2 |
| Выходной диаметр прецизионной апертурной диафрагмы излучателя, мм | 7,0 |
| Габаритные размеры, ширинахдлинахвысота, мм, не более: - излучатель инфракрасный МЧТ 1200 - прецизионная апертурная диафрагма с термостабилизацией АДТ-6: - апертурная диафрагма - циркулярный криостат - водоохлаждаемый корпус | 300x250x160 50x50x6 430x665x460 100x100x35 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50±1 |
| Потребляемая мощность, ВА, не более: - излучатель инфракрасный МЧТ 1200 - прецизионная апертурная диафрагма с термостабилизацией АДТ-6 | 225 3600 |
| Масса, кг, не более: - излучатель инфракрасный МЧТ 1200 - прецизионная апертурная диафрагма с термостабилизацией АДТ-6 | 10 42 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, мм рт.ст. | от +15 до +25 80 от 720 до 760 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус излучателей методом наклеивания
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Излучатель инфракрасный МЧТ 1200 | КВФШ.418236.001 | 1 шт. |
| Прецизионная апертурная диафрагма с термостабилизацией АДТ-6 | СПБЕ А9-1000.00 | 1 шт. |
| Руководство по эксплуатации | КВФШ.418236.002 РЭ | 1 экз. |
| Методика поверки | МП 002. М4-2018 | 1 экз. |
осуществляется по документу МП 002.М4-18 «Государственная система обеспечения единства измерений. Излучатели на основе МЧТ 1200 КВФШ.418236.002. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15 января 2018 года.
Основные средства поверки:
1 Государственный первичный эталон по ГОСТ 8.195-2013.
2 Вторичный эталон по ГОСТ 8.195-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель корпуса излучателей (место нанесения указано на рисунке 2).
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к излучателям на основе МЧТ 1200 КВФШ.418236.002
ГОСТ 8.195-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
