| Номер в госреестре | 71316-18 |
| Наименование СИ | Измерители перемещений (деформаций) |
| Обозначение типа СИ | УИД |
| Изготовитель | Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы"), г. Иваново |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) УИД предназначены для измерений перемещений (деформаций) образцов и изделий из различных материалов в процессе испытания их на растяжение, сжатие и изгиб статической силой.
Принцип действия измерителей перемещений (деформаций) УИД (далее по тексту -измерителей) основан на преобразовании изменения длины испытываемого образца в процессе нагружения в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается и результаты измерений перемещений (деформаций) выводятся на экран пульта оператора.
Измеритель состоит из следующих составных частей:
- модуль измерений перемещений (деформаций);
- пульт оператора;
- блок питания.
Конструктивно модуль измерений перемещений (деформаций) представляет собой вертикальную стойку, в которой по направляющей перемещаются две измерительные каретки. Каждая каретка посредством гибкого троса связана с роликом, жестко закрепленным на оси датчика перемещений, и противовесом, который уравновешивает массу каретки.
В процессе измерений перемещений (деформаций) захваты измерительных кареток закреплены на испытуемом образце посредством зажимов. При изменении длины в процессе деформирования образца измерительные каретки перемещаются вместе с образцом. При перемещении кареток происходит смещение подвижных элементов преобразователей перемещений и производится преобразование линейного перемещения каждой каретки в электрические сигналы, пропорциональные линейному перемещению кареток, которые поступают для обработки в пульт оператора. Изменение длины образца определяется как сумма показаний перемещений измерительных кареток. Измеритель имеет порт подключения к машине испытательной.
Пульт оператора представляет собой микропроцессорный прибор, который осуществляет прием и обработку измерительной информации от преобразователей перемещений и вывода измерительной информации на экран пульта оператора.
Измерители могут иметь вариант исполнения, в котором прием, обработка измерительной информации от преобразователей перемещений и визуализация измерительной информации осуществляется при помощи пульта оператора испытательной машины.
Измерители выпускаются в двух модификациях, отличающихся диапазоном измерений перемещений (деформаций), габаритными размерами и массой.
Измерители имеют обозначение УИД X, где:
X - наибольший предел измерений перемещений (деформаций), мм.
Пример обозначения измерителя перемещений (деформаций) УИД при заказе.
Измеритель перемещений (деформаций) УИД, с наибольшим пределом измерений перемещений (деформаций) 700 мм:
«Измеритель УИД 700 УХЛ 4.2 ТУ 26.51.66-030-99369822-2017».

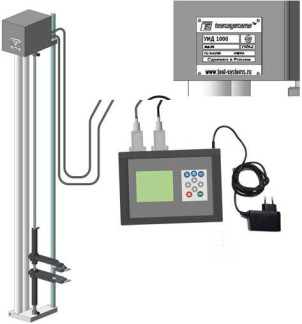

Общий вид измерителей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
предназначено для управления режимами работы измерителей, обработки, хранения, отображения результатов измерений на дисплее пульта оператора и передачи измеренных значений на внешние устройства.
Конструктивно измерители имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.
Идентификационные данные программного обеспечения измерителей представлены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТestProf II |
| Номер версии (идентификационный номер) ПО | Р 1.0Ш.ХХ* |
| Цифровой идентификатор ПО | 0x9716 |
| Другие идентификационные данные | алгоритм CRC16 |
ХХ* - Метрологически не значимая часть ПО, является сервисной частью, её объём и конфигурация оговариваются при заказе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | УИД 700 | УИД 1000 |
| Диапазон измерений перемещений (деформаций), мм | от 0 до 700 | от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций), мм | ±(0,02+0,002 L), где L - измеренное перемещение, мм | |
| Диапазон установки начальной расчетной длины образца (базовой длины), мм | от 10 до 100* | |
| Допускаемое отклонение установки начальной расчетной длины образца, мм | ±0,5 | |
Примечание * - диапазон установки базовой длины может быть увеличен по заказу
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | УИД 700 | УИД 1000 |
| Измерительное усилие, Н, не более | 0,3 | |
| Габаритные размеры модуля измерений | ||
| перемещений (деформаций), мм, не более | ||
| - длина | 273 | 273 |
| - ширина | 205 | 205 |
| - высота | 1300 | 1505 |
| Габаритные размеры пульта оператора, мм, не более | ||
| - длина | 186 | |
| - ширина | 135 | |
| - высота | 60 | |
| Масса модуля измерений перемещений (деформаций) | 14 | 15 |
| кг, не более | ||
| Масса пульта оператора, кг, не более | 0,25 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +10 до +30 | |
| - относительная влажность воздуха | ||
| (без конденсации), % | от 45 до 80 | |
| - атмосферное давление, кПа | от 84 до 106 | |
| Напряжение питающей сети переменного тока, В | от 207 до 253 | |
| Наименование характеристики | Значение |
| Модификация | УИД 700 УИД 1000 |
| Частота питающей сети переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, Вт, не более | 5 |
| Вероятность безотказной работы за 1000 часов | 0,92 |
| Полный средний срок службы, лет, не менее | 10 |
наносится на титульный лист эксплуатационной документации типографским способом и на табличку, прикрепляемую к корпусам измерителя и пульта оператора, методом офсетной печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель перемещений (деформаций) | УИД | 1 шт. |
| Паспорт | УИД 1000.000.000 ПС | 1 шт. |
| Блок питания | - | 1 шт. |
| Шаблоны для установки базовой длины | - | 5 шт.* |
| Измеритель перемещений (деформаций) УИД. Руководство по эксплуатации | УИД 1000.000.000 РЭ | 1 экз. |
| Методика поверки | МП-ТМС-005/18 | 1 экз. |
Примечание * - в зависимости от комплекта поставки
осуществляется по документу МП-ТМС-005/18 «ГСИ. Измерители перемещений (деформаций) УИД. Методика поверки», утвержденному ООО «ТМС РУС» 27 февраля 2018 года.
Основные средства поверки:
- меры длины концевые плоскопараллельные в диапазоне значений от 0,5 до 1000 мм 4 разряда по ГОСТ Р 8.763-2011;
- штангенциркуль ТТТЦ-Т-150-0,1 по ГОСТ 166-89.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 26.51.66-030-99369822-2017 Измерители перемещений (деформаций) УИД. Технические условия
